目前，最新的主板BIOS芯片多使用SPI 25X系列SOP8 4M 8M芯片。对于25X系列芯片，目前只有专业的编程器才可支持，但专业的编程器价格很贵，不是一般维修的用户可以拥有的；因此BIOS维修网站开发出一款可支持WINBIND
25X系列 ST 25PX系列等SPI芯片简易编程器，以便普通维修用户可以读写SPI
25系列芯片。关于SPI 25芯片介绍，可参考此联接 最新主板25XX系列BIOS芯片介绍
SPI 25X编程器，小巧简单，可方便读写25X
1M 2M 4M 8M及16M芯片。其通过USB口与电脑联接，电源和数据通讯都由USB口完成。下图为SPI
25X编程器（为防盗版，图片做了模糊处理）。
一、特色：
1、支持目前市场上常见的SPI串行芯片。支持的型号如下：
M25Pxx and S25FLxxx EN25T XX W25X10 (20,40,80) SA25F005 SST25VF512等系列
Winbond AMIC MXIC SST SPANSION
EON PMC
W25X10V A25L10P MX25L1005 SST25LF010A SM25P10-AV EN25P10
PM25LV010
W25X20V A25L20P MX25L2005 SST25LF020A SM25P20-V
EN25P20 PM25LV020
W25X40V A25L40P MX25L4005 SST25LF040A S25FL004A
EN25P40 PM25LV040
W25X80V A25L80P MX25L8005 SST25LF080A S25FL008A
EN25P80 PM25LV080
W25X16V A25L16P MX25L1605 SST25VF016B S25FL016A
EN25P16
W25X32V A25L15P MX25L3205 SST25VF032B S25FL032A
EN25P32
2、编程器采用USB通讯。
3、编程器采用MCU控制，编程速度快。
4、编程器主板采用双面板，设计合理，元件参数选择合理，抗干扰能力强。
5、配套SOP8镀金座适配器。
二、编程器联接：
使用随机的USB数据联接线，一端接电脑USB口，一端联接编程器的USB口，此时开机，编程器的绿色电源灯应亮。

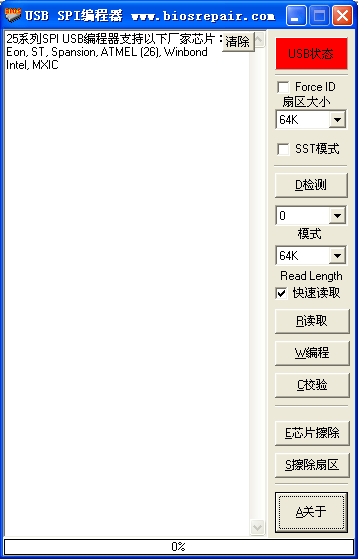

编程器读写操作： 编程器驱动是XP下操作的程序运行界面如下：
三、编程器读写操作：
编程器驱动是XP下操作即可，程序运行界面如上图：
在此界面中，可以方便地对SPI芯片进行读取，编程及校验操作。
四、编程器扩展接口：
通过扩展数据接口，直接编程主板带有DFI编程下载接口的BIOS芯片：
在一些主板上，留有DFI编程下载接口；对于此类主板，不需要拆下BIOS芯片，只要将DFI接口与编程器扩展接口一对一联接，然后按编程器读取或写入操作即可。
由于目前SOP8的25芯片多是焊接在主板上的，因此要对芯片进行编程，需要先拆焊的然后再对芯片进行读写操作；但拆焊总的来说，还是比较麻烦的，因此可通过焊接7根联接线，接在编程器扩展数据接口上，然后即可对主板上BIOS芯片进行读写的；焊接时，主板上BIOS芯片的第8脚VCC脚，不需要联接，其它7脚与编程器扩展数据接口一一对应即可；但此时，主板需要加电。
五、编程器配件及价格
SPI编程器，含编程器主机，优质USB数据线，软件光盘等，价格：200元。
六、预告
本站多功能系列编程器，即将进行重大升级，界时将支持SPI全系列芯片；多功能将支持所有类型及型号的主板BIOS芯片。
|
