通用串行编程器操作说明

    通用串行EEPROM编程器中文驱动，界面简洁明了；而且编程器设置是自动完成的，因此在编程过程中，不需要做复杂的设置，都是由控制程序自动来完成的。

    在进行读写操作时，我们只要将芯片插到编程器上（或使用转接座），然后在驱动中选择芯片的型号，即可进行读写操作。

    下面我们以WINBOND W25X40芯片为例，做一说明； W25X40芯片为DIP8芯片；如是其它封装的芯片，需要选择对应的转接座--配套转接座联接

    一、芯片安装

    WINX40芯片为DIP8芯片，将其对应插在DIP座上，按下锁紧座把手；

    二、芯片选择

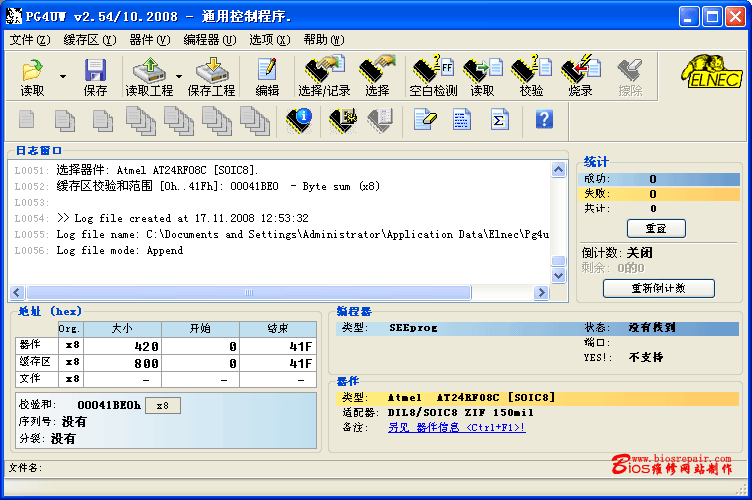

    打开桌面上的编程器驱动程序，界面如下：（安于驱动安装请参考编程器驱动安装说明）

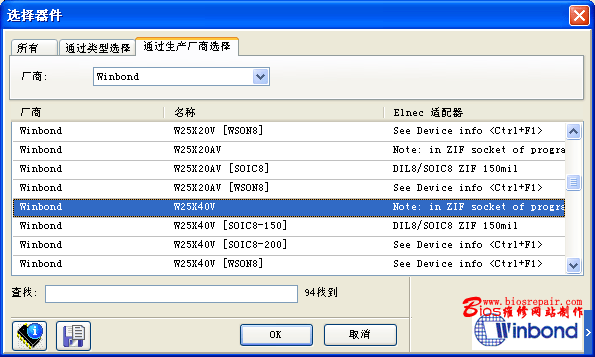

    点击工具栏--器件--选择器件，在其中选择W25X40芯片。

    注：在选择器件界面中，有三种选择方式：

    1、所有，即编程器所支持的全部芯片。由于是显示编程器支持的所有芯片，因此选择麻烦，不推荐。

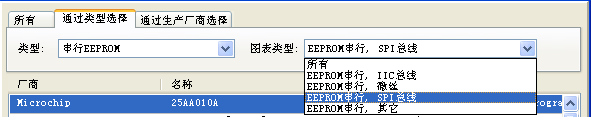

    2、通过类型选择，即通过芯片的类型选择，但由于选择类型后，是显示所有此类型的芯片，因此选择也比较麻烦，不推荐。

    3、通过生产厂商选择，此选择只显示同一厂商的芯片，因此选择方便，推荐。

    三、芯片读取

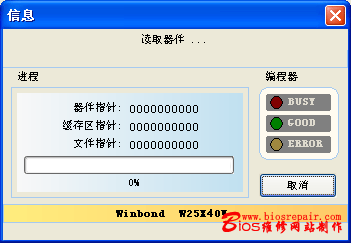

    选择好芯片后，点击工具栏--器件--读取；或直接点击快捷栏中的按纽，即可将芯片中的数据，读取到缓存中。

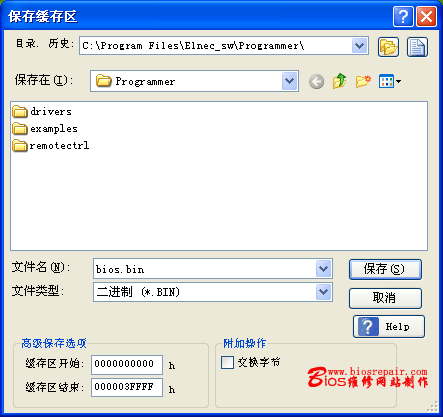

    读取完成后，点击工具栏--文件--保存；或直接点击快捷栏中的按纽，将缓存中数据保存成文件。保存文件时，可从文件类型菜单中选择需要保存文件的类型。

   保存完成后，系统将显示保存信息。

    四、芯片编程
    选择芯片后，选择工具栏--文件--读取；或直接点击快捷栏中按纽，调入需要写入的BIOS文件（BIOS文件可从主板厂家网站下载）。

    文件调入后，系统将显示读取信息。

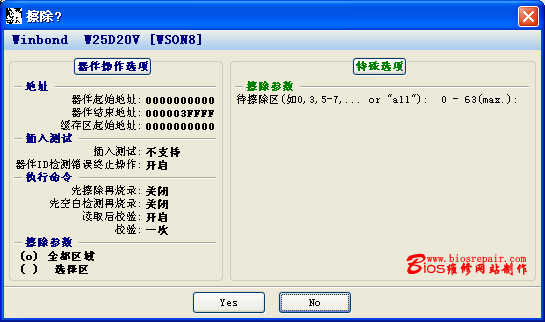

    文件正确读取后，选择工具栏--器件--擦除，或直接点击快捷栏中按纽，编程器将自动擦除芯片中的数据，即将待写芯片清空。

    如果确定要擦除芯片，点击“YES”，系统将自动擦除芯片内容。

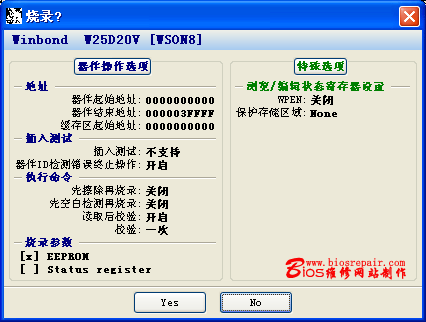

    擦除完成后，选择选择工具栏--器件--烧录，或直接点击快捷栏中按纽，将读入的文件写入待写芯片中。

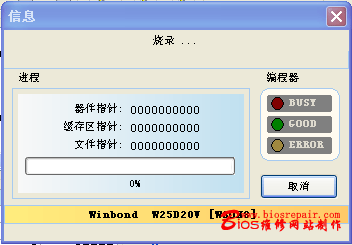

    确定写入文件“YES”，驱动将文件写入芯片，并出现进度条，此时编程器的红色编程指示灯将闪亮。

    写入完成后，松开DIP座锁紧手柄，将芯片取下；即可完成写入操作。

     注意：

     在读写操作运行中，即编程器红色工作指示灯闪亮时，一定不要插拔芯片，否则将损坏编程器或芯片。
