815主板特殊BIOS恢复维修过程 |
|

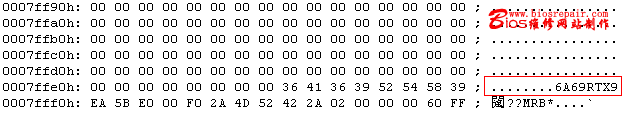

近日，有网友询问，自己一块杂版的815主板，其故障现象是可以开机自检测，但检测完IDE设备后，即重新启动机器。由于其它配件在其它主板上都测试通过，因此判断是BIOS损坏；但由于其主板，无法确定型号。而且通过其备份的BIOS文件中的ID，判断是TX Eupa Computer 灿坤，但从网上找不到其厂家的任何信息，因此无法寻找到对应的BIOS文件；而且试写815通用版BIOS，也没有通过。 由于考虑到，即然主板可以自检测，因此BIOS已经完全损坏的可能性不大，由于网友有编程器，所以耗子让网友将BIOS文件备份后通过QQ传过了，看是否可以恢复BIOS文件。 文件是一个512K的文件，通过网友也了解到，其BIOS芯片使用提I82802AB，容量与芯片应对应的，使用Ultraedit32打开网友的BIOS文件；在这里插上一句，好多网友问，如何方便的判断BIOS的ID，耗子在此说明一下，只要使用Ultraedit32打开BIOS文件后，查看文件的尾部，即可正确确定BIOS ID。 如此文件是512K文件，即4M文件，使用Ultraedit32打开后，查看文件尾部，即7FFFFH地址处，即可看到ID部分。
下面我们接着分析这个BIOS文件，打开文件后，由于此文件是AWARD的BIOS（从BIOS ID部分即可判断）；AWARD的BIOS，开头部分一般都显示LH5，因为AWARD的BIOS，都是使用LH5压缩的。但在0000H地址处，却发现头部全是00空字节；文件头部为空字节00，有两种可能：一是文件本身已经完全损坏，二是文件不是标准的4M文件；由于BIOS可以正常开机自检测，因此判断，BIOS文件没有严重损坏，只可能不是标准的4M文件或文件头部损坏。

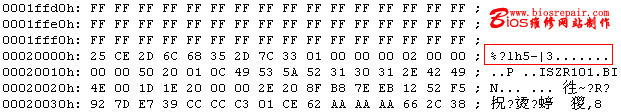

即然判断文件不是一个标准的4M文件，那么只有两个可能，一个是3M文件合并成的4M文件，一个是2M文件合并成的4M文件（呵呵，也可能有网友问，还有1M文件合并的可能性呀；呵呵，810主板不可能使用1M的文件的，因此这种可能是没有的）；那么我们只需要判断2000H（3M文件头部），4000H（2M文件头部），即可判断BIOS文件的实际大小。 首先查看2000H地址处，在此发现了LH5的压缩标识，因此判断此文件是由3M文件合并成4M文件的。
判断文件后，首先我们要将3M的文件提取出来，由于文件头部有1M的空字节，因此我们删除1M的空字节后即可得到3M的BIOS文件；将光标移动到文件的头部，即0000H处，点击Ultraedit32工具栏--HEX插入/删除，选择删除，输入131072（这里是删除2000H地址的空内容，2000H为16进制，还算成10进制即可，以前文件中多有介绍，在此不重复），点击确定即可删除0000H-2000H之间的空字节。

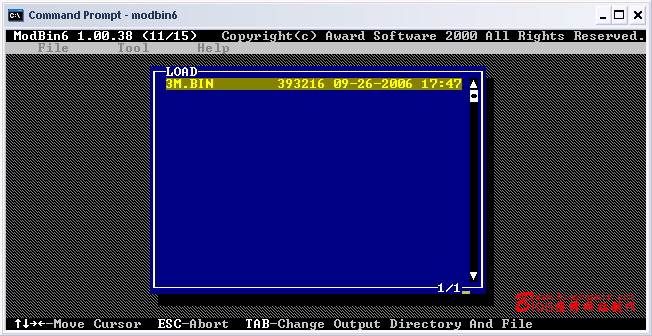

删除后，选择Ultraedit32工具栏--文件--另存为，并命名，将其保存BIN文件，即完成了3M文件的分离。 在DOS环境下，使用CBROM和MODBIN都可以正常的打开保存的3M文件。因此确定BIOS文件并没有损坏，可能是4M文件的头部损坏，因为正常情况下，3M文件合并成4M文件后，其头部应是FF；而原文件的头部是00；因此，我们只要将3M文件前面，加上1M的FF空字节即可解决。

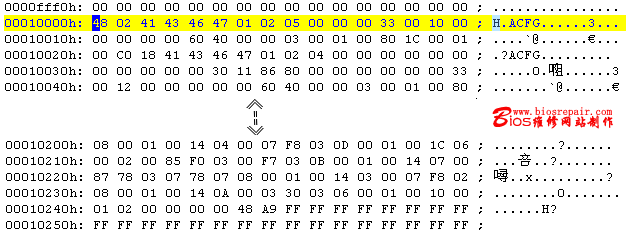

经过对原文件的分析，其3M文件前的空字节中，已经混乱，在地址10000H处有一部分乱码。因此判断，可能原文件是病毒破坏，或人为的加入了跳转命令，造成主板IDE自检测后即重启。
正确判断后，将分出的3M文件头部，加入1M空字节，合并成4M文件后，经网友写入测试后，一切正常，主板顺利启动，到此维修结束。关于3M文件合并4M文件的过程，由于耗子早已经写文章介绍，在此不重复，网友可浏览文章 此款主板BIOS维修，是在原BIOS文件的基础上，来确定文件是否损坏，经过判断重新合并文件后，将问题解决；因此，如果你在维修中，也遇到此类情况，可参考此文章。此文章没有什么太多的技术含量，只是通过分离BIOS文件后，通过软件来测试一下文件的完整性；通过使用修改程序可否正常打开分离的BIOS文件，来判断BIOS文件是否正确；然后再将文件合并成4M文件，写回主板解决BIOS的问题；对维修还是有一点借鉴作用的。呵呵，耗子个人认为。
