如何将3M文件写入4M芯片 |
|

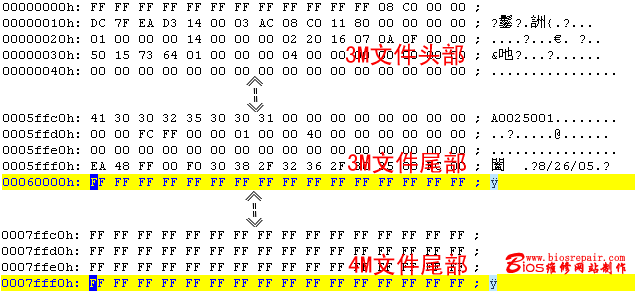

可能好多网友看到此文章的题目，会感到很奇怪，将低于BIOS芯片容量的文件，使用编程器写入，那不是太简单了吗；其实如果直接将3M文件使用编程器写入4M芯片，这肯定是可以正确写入的，但用此法写好的芯片，插到主板上机器是无法启动；即然编程正确，那为什么无法使用呢？其实原因我们可以从芯片地址上找到答案的。 我们知道，3M芯片地址是从0000H-5FFFFH，4M芯片地址是从0000H-7FFFFH，二者芯片相差了1FFFFH的空间，即1M容量。如果我们直接使用编程器写，那么编程器默认是从0000H地址开始写入，因文件是3M的。因此文件是写入4M芯片从0000H--5FFFFH之间的空间，而且从6000H--7FFFFH之间的地址为空，即FF。而主板启动时，首先需要读取BIOS芯片的最后端的跳转命令，而现在4M芯片的尾部为空字节，因此无法读取到正确的跳转命令，因此系统也就无法启动了。 对于直接将3M文件写入4M芯片，文件在芯片中的位置，可参考下图。
因此，我们可通过将3M文件头部，加入1M空字节，来实现将3M文件合并成一个4M文件，然后再使用编程器写入4M芯片的方法来解这个问题。
修改过程是很简单的，使用UltraEdit32即可完成。相关文章可从此下载： 本文以华硕P4VP－MXBIOS主板为例，其使用SST 49LF030 LPC 3M芯片，由于BIOS芯片损坏，无法找到3M的芯片，因而使用SST 49LF040芯片代替。 从华硕网站下载到BIOS文件，其文件大小为384KB，即3M。首先运行UltraEdit32，选择[文件]--打开，调入需要修改的文件P4VP1013.AMI。 由于4M芯片为512K，文件大小应是从地址0000H--7FFFFH；3M文件的最后地址为5FFFFH，因此我们还需要加入2000H地址的空字节，由于20000H为16进制，我们还需要将其换算成10进制文件才可，这里我们就要用到WIN自带的计算器了。在开始--所有程序--附件--计算器，点击工具栏--查看--选择科学型；首先选择十六进制，然后从键盘输入7FFFF-5FFFF=2000，然后选择十进制，即可得到10进制131072，正好128K即1M的字节数。
点击UltraEdit32工具栏--文件--新建，建立一新文件，在右侧编辑栏中，随意输入几个字符，然后回车。然后选择工具栏--编辑--HEX编辑；然后选择右侧编辑栏中输入的数据，按鼠标右键删除。这样即可得到一个空字节的二进制文件。
将鼠标选择0000H地址处，也就是文件的开始地址，选择UltraEdit32工具栏--编辑--HEX插入\删除，在出现在操作界面中，选择插入，在插入\删除的字节数量中，输入我们开始算出的131072，然后确定。 确定插入131072字节后，由于默认插入是20的空字节，因此我们还需要将20全部替换成FF；选择UltraEdit32工具栏--搜索--替换，在替换界面中--查找内容中输入20，在替换为输入FF，其它选项都不选择，然后选择全部替换，所有字节即替换成FF。
选择UltraEdit32工具栏--编辑--全部选定，选择后，点鼠标右键，选择复制。然后点击左侧编辑中，双击开始打开的P4VP1013.AMI，将鼠标移到文件头部，即0000H处，按鼠标右键，选择粘贴，即可从0000H地址处，插入131072字节的空字节。

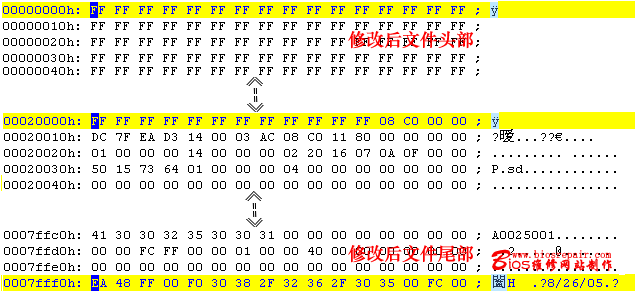

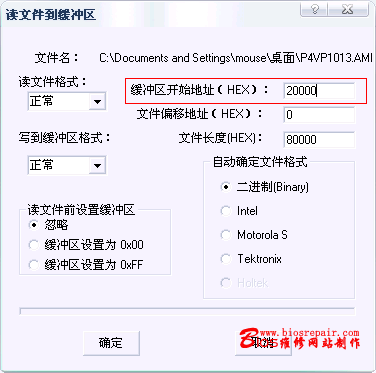

此时文件的最后地址应是7FFFFH，而且内容应与3M文件的最后地址内容一样。至此文件就修改完成，我们选择UltraEdit32工具栏--文件--另存为，将文件另行保存即可。 然后将修改好的文件，使用编程器写入4M芯片，即可顺利完成主板启动；此文章内容已经使用华硕P4VP－MXBIOS主板测试通过。 其实将3M文件写入4M芯片，以上方法是将3M文件修改成4M文件，然后再写入。其实还有简单的方法，如果你有专业的编程器如VP-480，插上4M芯片，并选择好芯片型号后。在调入BIOS文件时，在出现读文件到缓冲区界面时，在缓冲区开始地址处，输入文件在缓冲区的开始地址，由于3M文件前要加入1M即1FFFFH的空字节，因此开始地址输入20000，确定即可。 关于VP系列编程器介绍，请参考此联接
然后选择编程，即可方便将3M文件正确写入到4M芯片中；而且同样可以正常的启动主板。 耗子随便说一下，其实在以前介绍的将2MBIOS文件，合并后写入到4M芯片中，使用的COPY命令，其原因，与本文介绍也是一致的；也是由于系统读取芯片尾部跳转命令的原因。我们使用拷贝命令，将两个2M文件，头尾相接，合并成一个4M文件，其结果与在2M文件头部加入2M空字节是一样的结果的。 主要是4M文件是2M文件的一倍，因此直接拷贝，方便操作；如2M文件为2.BIN，我们在DOS状态下，使用COPY 2.BIN/B+2.BIN/B 4.BIN回车即可完成4M文件的合并。也可按文章介绍，使用UltraEdit32，在2M文件前面加个2M的空字节，其结果都是一样的。 其实3M文件，也可采用COPY的方法，在3M文件前面加上一个1M空字节的文件，这个文件可用UltraEdit32制作，耗子在此已经提供一个做好的1M空字节文件，网友可从此下载： 注意： 1、文件修改时，在UltraEdit32编辑修改时，确定地址的准确性是很重要的。 2、如用编程器直接刷新，一定在调入文件时，要确定好BIOS文件在缓冲区中的开始地址。 3、如果使用COPY命令合并3M文件时，一定要注意是1M.BIN/B+3M.BIN/B的顺序，不能是3M.BIN/B+1M.BIN/B反过来，否则将失去修改的意义，这一点要特别注意。 4、使用COPY合并时，一定要加/B参数，代表按二进制合并。
