焊接在主板上的BIOS维修

    BIOS损坏后,可以用盲操作、热插拔、编程器来修复,然而这三种修复方法都是有条件的。盲操作的前提是BIOS中的BOOT BLOCK块没有损坏;热插拔或用编程器修复的前提是BIOS芯片必须是插在主板管座内的而不是焊在主板上。问题是,有许多主板的BIOS是焊在主板上的,对于焊在主板上的BIOS芯片损坏后应如何修理,电脑DIYer们一直一筹莫展,各种报刊也一直未予披露。

    当然修复焊在主板上的BIOS芯片,方法也是有的。一种方法比较专业的方法,是把原芯片换新。简单来说就是用热风枪等设备把芯片从主板上脱焊,用编程器等设备把芯片写好后,再把芯片焊在主板上。采用这种方法的缺点是:热风枪并非人人都有;再者,主板是一个4~6层板的复杂设备,用热风枪脱焊时,操作麻烦,芯片周围需要兼顾的元件、电路和插座太多,技术要求也比较高,业余条件下,一旦控制不好,会把主板弄得一塌糊涂,甚至把主板搞坏,因此,除非有专业的设备和技术,否则,采用这种方法并不是一件容易的事。
    另外一种方法应用在特殊的主板上,象博登公司的810DTC主板,采用了KeyBIOS技术,它提供了一个主板BIOS的备份,一旦主板的BIOS受损,可以把后备的“BIOS钥匙”通过一根数据线和主板相连,用KeyBIOS修复已损坏的BIOS。博登公司的Intel 800系列主板上,都提供了对KeyBIOS技术的支持。

    通过对博登KeyBIOS技术的分析,我们也可以采用相应的的方法修复焊在主板上的BIOS芯片。当然,修复的前提是,主板上损坏的BIOS芯片只能是升级失败导致数据混乱,不能是物理损坏,否则只能有换芯片这一条路了。

    一块联想P51430VX主板,在升级BIOS时由于断电把BIOS给破坏了。而且其BIOS是直接焊在主板上的,不能拆下。

    经检测,BIOS中的BOOT BLOCK块已损坏,尽管备份有原BIOS文件,但不能启动机器,备份文件又有什么用呢?况且这块主板的保修期早已过了,同联想联系,告知需把主板寄回联想总部,且需一个月左右的时间才能修复,维修的费用另计。这说明,寄回原厂维修,费工费时,还要周折一两个月,我们否决了这种维修的方法。由于芯片是在升级过程中掉电损坏的,肯定不会是物理故障,因此,决定自行想法维修。

    很明显,自行修复的唯一方法就是想法把机器启动开,而要启动机器,主板上又必须有一片完好的BIOS芯片,这实际上已陷入了一个怪圈。图1是该主板上的BIOS芯片,从图中可以看出,该芯片处于插槽的狭缝中,脱焊极为不便。通过分析,确定的维修方法是:找一个和主板芯片相同容量的管座,将其管脚用绝缘软线焊在主板的BIOS芯片的对应管脚上,然后,把一片完好的、已写好程序的芯片插入刚焊上的管座上,正常启动开机器后,再修复已损坏的BIOS芯片。由于要涉及到焊接,并且一片BIOS芯片(1~4M)的管脚数有32脚之多,整个操作将相当麻烦,技术要求也比较高,修复过程也必须要保持严谨的态度和细心的操作。具体的步骤如下:


有没有搞错,BIOS芯片竟然是焊在主板上的

    1、从图1中可以看出,损坏的芯片是PLCC32封装的(SST的NH29EE010,1M的芯片),由于PLCC封装的管座不太好找,因此使用了一个DIP32封装形式的插座,把31根绝缘软线焊在插座的第1~31根管脚上。

    2、用锋利的刀片把主板芯片的第32根管脚(即电源脚)齐主板的根部划断,用镊子把切断的管脚轻轻向外微微弯折,操作时注意不要用力过猛,二者稍微分开、不相互接触即可,以防折断管脚。

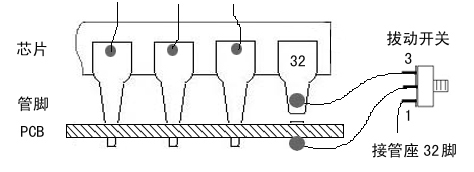

    3、用电烙铁的余热焊接上一个单刀双掷开关,开关中间的线接在主板的第32脚(注意,不是芯片的第32脚,二者已划断)的位置上,开关的3端接在芯片的第32脚上,另一端接管座的32脚,接线示意图见图2。


    4、用电烙铁的余热把插座上已焊好的31根绝缘软线对应焊接在主板芯片的1~31号管脚,注意两个管脚的方向要对应。焊接时一定要拔下电烙铁的电源插头,用余热来焊接,以免静电击穿主板上的芯片。

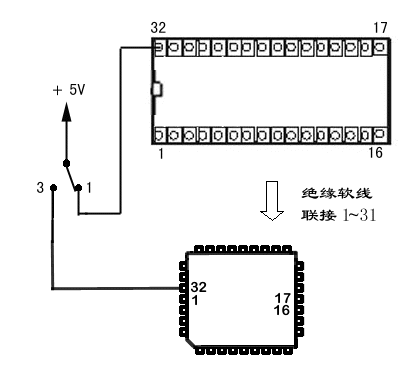

    5、仔细检查以上操作无误,这样,便制作成了一个双BIOS系统,当开关打至1的位置时,主板上的+5V电源通过开关送到刚焊接的插座上;当开关打至2的位置时,主板上的+5V电源通过开关送到主板的BIOS芯片上,通过开关的切换,便可以控制让哪一片芯片工作,示意图见图3。

    6、把一片用编程器写好程序的芯片按正确的方向插到刚焊好的插座内。

    7、进行以下的操作,修复芯片:

    ①把开关打到1的位置,即让刚插上的芯片工作,通电试开机,正常情况下,机器应正常启动,否则说明接线有问题,或者机器的其它部分有问题。机器启动后,敲“F5”,选择进入纯DOS状态





    ②运行BIOS升级程序AWDFLASH,把正在工作的BIOS文件备份下来。

    ③把开关切换到3的位置,即让主板上的芯片得电开始工作。

    ④重新运行升级程序,把刚备份下来的BIOS文件写入到芯片中,以上操作过程中,不关机。

    ⑤重新启动机器,如果可以正常启动,说明修复已成功;否则,要把开关切换到1的位置,重新开机,重复①②③④的步骤。

    8、用电烙铁的余热焊除焊接的连线,并焊接切断的第32脚管脚,使其恢复与主板的连接,把主板恢复原样即大功告成。

    使用以上方法,焊接上加装的插座,顺利地修复了主板上的BIOS,当一切就绪,断电后把焊接上的插座焊下即可。

    这正是利用双BIOS系统修复了损坏的BIOS芯片,尽管,这套双BIOS系统是那么不雅观。以上操作的理论依据是:新加装的芯片和主板上的原芯片组成了一个双BIOS系统,利用前者启动机器,在不断电的情况下,成功地修复了焊接在主板上的BIOS。(请浏览双BIOS工作原理


    还有话说,以上操作由于要涉及到焊接,这种维修方法复杂而具备的危险性是显而易见的,对于我们电脑爱好者而言,这实在属于没有办法中的办法。因此,对于没有焊接经验的朋友来说,还是不要试验的为好,最好请一位有丰富的电子技术经验的爱好者来代劳。介于这种维修方法的不便,因此就想,何时市场上会出现维修用的BIOS组件,作成类似于扩展卡的形式,兼容性好,适用于不同型号的主板上。插到主板上就可以启动机器,平时可以作为双BIOS系统插在机器内,一旦主板上的BIOS受损,可以用它方便地修复已损坏的BIOS。以当今成熟的科学技术和条件,相信这种插卡式的BIOS组件不久当会出现在我们面前。好了,如果对这种维修方法还有什么疑问,请访问我的主页:BIOS维修网站(www.biosrepair.com)
