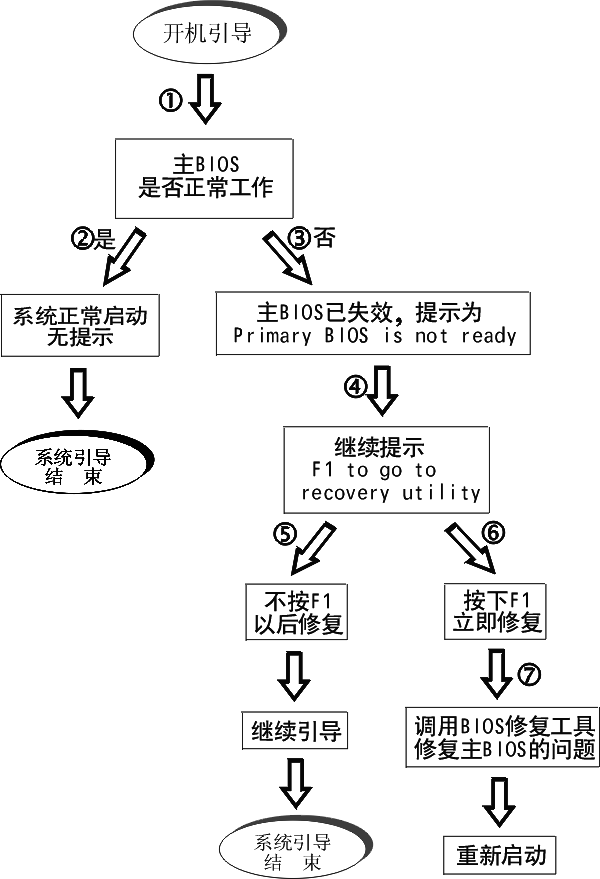

经历了CIH 病毒袭击的计算机用户，几乎在一夜之间便认识到了BIOS的重要性。这个主板上的小小芯片，虽然仅仅是承担PC机开机时的系统检测与引导工作，但自从有了CIH病毒之后，已经引起人们的广泛关注。 现在，越来越多的电脑发烧友总想自己升级BIOS，但若无名师指点，很容易升级失败，一旦升级失败，后果将是灾难性的，只好眼睁睁看着心爱的电脑瘫痪。BIOS升级其实只是一种简单的机械操作，进行升级时一般都会很小心，BIOS被损坏的机率并不大。而若是遇上CIH的话，不少机器便会因这个小小的病毒而造成重大损失！这样的例子不胜枚举。前不久CIH的一次全面发作，经过媒体的推波助澜，BIOS受到前所未有的重视，而有些主板厂商更是精明，适时推出了各种“防CIH”的主板，其中较有新意，也比较有效的，要算是“双BIOS”了。 到底“双BIOS”是不是真的能避免BIOS遭受破坏，我们只要了解一下它的工作原理就不难明白。 基本输入/输出系统（BIOS）与其它软件相同，都需要存储器做载体，只  不过这种载体不是常见的随机存储器（RAM），而只是只读存储器（ROM）。主板上常见的ROM主要有27、28、29三个系列，目前几乎所有主流主板的BIOS使用的都是29系列的ROM，而它也正是CIH病毒攻击主板的主要目标。右图是W29C020（256K×8，2M芯片）管脚示意图，从图中可以看出，其管脚按功能可分成四大部分，分别为电源脚、地址脚、数据脚和控制脚，其中的地址脚、数据脚和控制脚分别和主板的地址总线、数据总线、控制总线相连。在控制脚中，“#WE”引脚和“#OE”引脚是控制芯片写入、输出数据的使能端，“#CE”引脚为芯片的片选端，当处理器需要对该芯片进行读写操作时，首先必须选中该芯片，即在“#CE”端送出低电平，然后，再根据是读指令还是写指令，将相应的“#OE”引脚或“#WE”引脚拉至低电平，同时处理器要通过地址线送出待读取或写入芯片指定存储单元的地址，把该存储单元中的数据读出或者将数据线上的数据写入到指定的存储单元中，完成一次读或写操作。由此可见，BIOS并非处于主板上的特殊位置，也并非什么特殊设备，它就挂在主板的总线上，并受CPU的控制完成读写操作。 在主板上实现双BIOS，要涉及到BIOS ROM芯片的扩展，由于双BIOS系统中的两片芯片并不需要同时工作，因此，只要把两个相同容量的ROM芯片的地址线、数据线和部分控制线并联，切换芯片的片选端以决定要其中某一片芯片工作，即可实现双BIOS功能。现代芯片制作大多采用的是MOS工艺，电路的输入阻抗极大，  因此输入地址线并联不会影响主板电路的逻辑状态；同时，当某一片芯片不被选中时，其输出数据线呈高阻状态，不会影响并联的另一芯片的数据线的工作状态。双BIOS的工作原理图见图16，从图中可以看到，两个BIOS芯片的数据线、地址线及部分控制线是相互并联的，并与主板总线相连。要切换双BIOS芯片的状态，用跳线把其中要选中芯片的片选端拉至低电平，即可实现手动控制；如果要实现自动控制，在主板中还要设计相应的控制电路，该控制电路受软件控制，切换二个芯片的片选端，以决定某个芯片工作与否。如果因种种原因，其中的一片芯片损坏，可以选中另外一片启动机器，并修复受损的芯片。另外，由于BIOS设置的数据是保存在主板CMOS电路中的，要真正实现双BIOS设置的数据保存，还要在主板上设计两套对应的CMOS存储电路。事实上，主板的工作并不会同时使用两个BIOS，因而在两个BIOS中有一个主BIOS与辅助（或后备）BIOS之分。下面以计算机的开机引导为例，详细介绍双BIOS的工作原理，如图：
|
