IBM X220开机LOGO修改替换 |
|

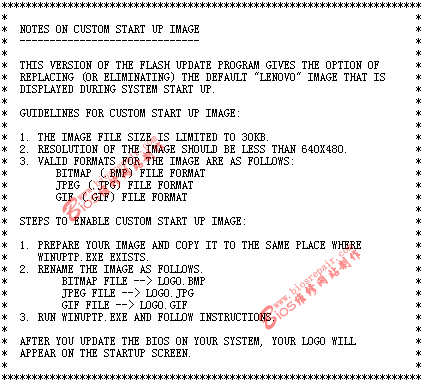

近日，有一网友因工作性质原因，需要将一批IBM X220机器将正常开机界面，更换成有警示语的开机LOGO。本以为X220与IBM其它机型一样，使用BIOS升级程序中自带的LOGO处理文件，即可将开机LOGO修改替换；但在实际操作时却发现，X220的BIOS升级程序中，没有LOGO处理文件，也就是说无法使用IBM常用的修改LOGO的方式来替换原开机LOGO。 关于IBM常用开机LOGO修改的文章，可参考：http://www.biosrepair.com/bios/ibmlogo.htm 在分析X220的BIOS升级程序后，发现X220也要通过BIOS升级程序直接修改替换原开机LOGO的，而且比IBM常用的LOGO修改方法更简单，支持更多的图片格式，下面耗子将详细说明一下X220开机LOGO的修改替换方法。 下载X220的升级程序，直接运行解压缩后，进入{APP}目录，在其中可看到一个LOGO.TXT的说明文件，打开可看到其中的说明。
从说明中可看出，X220是支持开机LOGO修改替换的。支持640X480的BMP JPG和GIF格式的图片，文件大小不能超过30K；只要将制作好的LOGO图片，以LOGO.BMP LOGO.GIF LOGO.JPG文件名，放在X220升级文件夹下，使用WINUPTP.EXE升级程序，即可替换原开机LOGO。 在实际操作时，却发现，将LOGO图片话在升级目录中，使用WINUPTP.EXE升级，根本就不行。无论使用哪种格式的图片，在升级时都报错，无法完成升级；无论如何修改LOGO图片，都不行，但如果将LOGO图片删除，使用WINUPTP.EXE就可完成升级，看来要么是图片的问题，要么是WINUPTP.EXE的问题，反正用此法是无法完成LOGO替换。 在经过一系列的操作及测试后，终于找到了如何修改X220开机LOGO的方法，其实说起来也很简单，比IBM常用机型开机LOGO修改的方法简单多了。就是使用X220升级程序包中自带的PHOENIX UEFI WIN环境下刷新程序--WINFLASH。

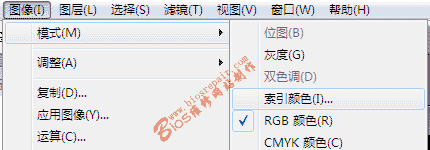

首先制作LOGO图片，需要的图片是640X480 16色的BMP JPG或GIF格式格式的图片，但大小不能超过30K。通过实际测试，使用PHOTOSHOP制作的BMP或GIF图片，如果图片不是很复杂，保存的文件大小基本不会超过30K的，甚至只有不到10K的。 下面说一下如何使用PHOTOSHOP制作BMP或GIF图片，使用PHOTOSHOP主要是保存的文件没有亮点，效果比较好。 运行PHOTOSHOP，找开或新制作图片文件，在PHOTOSHOP工具栏--图像--模式--索引颜色，如下图：

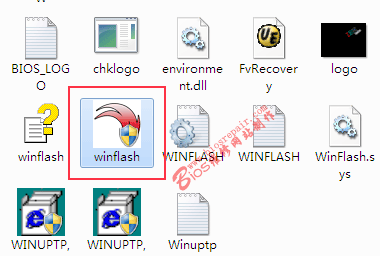

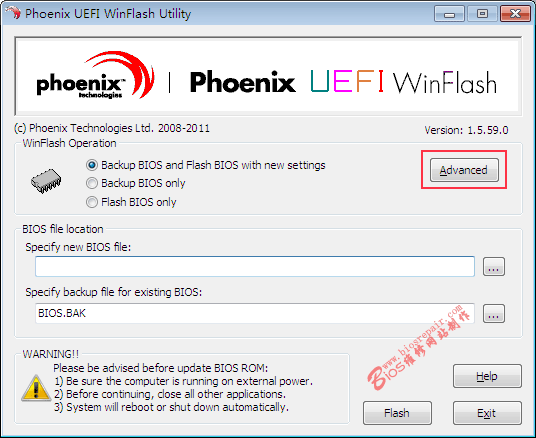

选择后，将文件保存成BMP文件时，需要选择深度4位，压缩，这样保存的BMP文件，不会超过30K的。GIF文件大小最小，如果你的图片比较复杂，使用BMP格式时，图片超过30K；最好制作成GIF图片，这样图片基本不会超过30K。 LOGO图片制作好后，双击打开WINFLASH程序，不需要做任何操作，选择“ADVANCED”，如下图：

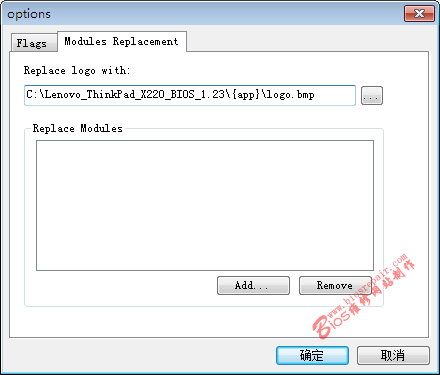

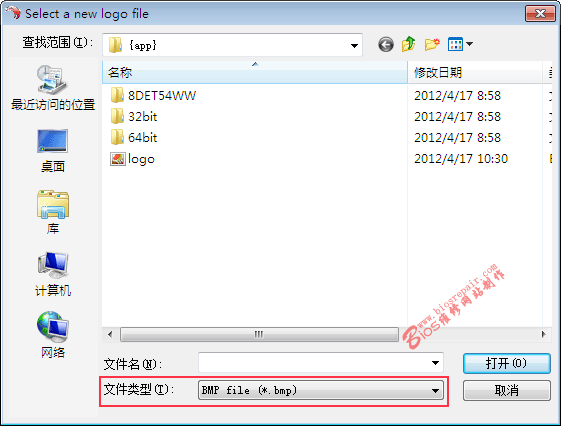

在出来的设置界面中，选择“Modules Replacement”，在“Replace Logo wiht”中选择制作好的LOGO图片， 由于程序支持BMP JPG和GIF格式的图片，因此在选择图片时，要根据LOGO图片的实际格式，在文件类型中对应选择，如下图：
选择LOGO图片后，点击确定退回到WINFLASH主界面，然后点击“FLASH”进行刷新即可；刷新完成后，系统会自动重启，即可显示修改后的LOGO图片了。
注意：1、如果在刷新过程中出错，都是LOGO图片制作的问题，请重新制作LOGO图片。 2、制作的LOGO图片，文件名一定要是LOGO，而且一定要保存在刷新目录中，也就是有WINPUTP.EXE文件的那个目录中。 3、升级BIOS有一定危险性，请慎重修改。
|
|
|
|
