IBM笔记本修改开机LOGO介绍

    IBM系列笔记本以其外观和稳定性，一直是众多网友首选笔记本型号之一；但自从联想收购IBM笔记本业务后，最近发布的新机型，开机LOGO不再是传统的IBM LOGO，而是联想的LENOVO LOGO，很多网友还是怀念以前的IBM LOGO；而且长时间针对同一个开机LOGO，因此一些网友也有更换个性LOGO的想法；其实IBM笔记本更换开机LOGO还是非常简单的，在其升级程序中就已经提供了开机LOGO更换工具，只要通过提供的工具可方便的更换开机LOGO。

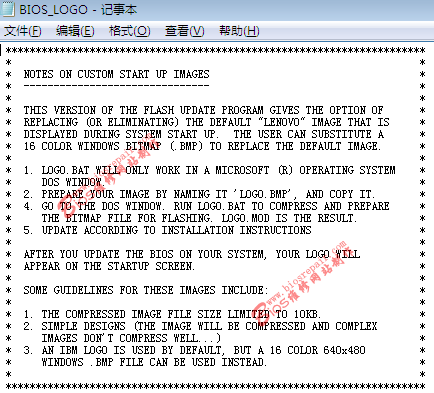

    在下载的IBM笔记本升级程序中，可看到一个BIOS_LOGO.TXT文件，其中已经介绍了开机LOGO的修改方法及过程，如下图：

     简单的英译定制开机画面说明：

这个版本的FLASH升级程序提供了替换（或者去除）系统启动时显示的默认"LENOVO"图片的选择项。用户可以使用一个16色的Windows位图（.BMP）去替代默认的图片。
1.LOGO.BAT程序只能运行在微软操作系统的DOS窗口中。
2.准备你自己的图片并且命名为"LOGO.BMP"，把文件复杂到与LOGO.BAT文件相同路径中。
3.在DOS窗口中，运行LOGO.BAT程序，该程序会自动处理位图文件为可用的升级图片文件。该文件名称是LOGO.MOD。会出现在与LOGO.BAT文件相同路径中。
4.按照安装说明进行升级。

--注：执行WINUPTP.EXE程序。
在升级BIOS之后，你的LOGO将显示在开机屏幕上。
关于准备的图片的要求：
1.压缩后的图片文件不能大于10KB。
--注：即LOGO.MOD文件要小于10KB。原始BMP图片不是这个体积，LOGO.BAT程序会压缩这个图片。只要观察LOGO.MOD文件的体积即可。
2.要简单设计。（图片文件会被压缩，但是复杂的图片文件压缩效果不好，有可能会超出限制）
--注：即图片太复杂，象素多，压缩后也有可能超过10KB。分析这个应该是BIOS中设定好的预留空间，超出将无法正确保存。
3.升级程序中默认的已经提供一个IBM的LOGO，但是可以被一个16色，分辨率为640x480的Windows位图替代。

    从上述介绍可以看出，其实IBM笔记本更换LOGO图片其实是很简单的，其需要一个640x480 16色的IBM图片更换，在通过耗子的实际操作分析后，IBM笔记本更换开机LOGO，最主要的问题不是刷新和更换，其主要问题是LOGO图片的制作；因为在制作出来的BMP图片，需要16色深度为4位的BMP图片，在使用提供的程序压缩后的LOGO.MOD文件的大小不能超过10K，如果超过会造成更改LOGO失败，耗子分析，应可能是IBM在BIOS中预留了10K的LOGO空间，因此加入的LOGO文件压缩后不能超过10K。

   耗子下面将通过三步说明IBM更改开机LOGO的过程：

    一、制作BMP LOGO图片

    在这里，耗子是使用PHOTOSHOP来修改制作LOGO图片，为什么使用PHOTOSHOP，是因为使用WIN自带的画图，也可制作保存LOGO图片，只是按16色保存时，图片会严重失真，并可能出现色彩亮点，因此推荐使用PHOTOSHOP来制作图片；其实也可用其它软件做好图片，最后使用PHOTOSHOP修改保存一下就可以了。

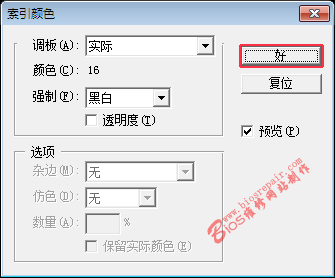

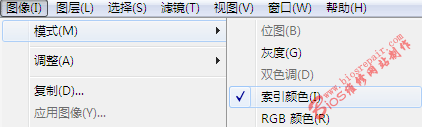

    这里不介绍如何使用PHOTOSHOP制作图片过程，只介绍如何将制作好的图片保存成16色深度4位的BMP图片；首先运行PHOTOSHOP，打开或制作好图片，由于要得到16色的图片，因此在PHOTOSHOP“工具栏”--“图像”--“模式”--“索引颜色”，在出现的界面中，直接选择“好（英文汉化）”，如下图(此过程是最后一步的图片文件保存)：

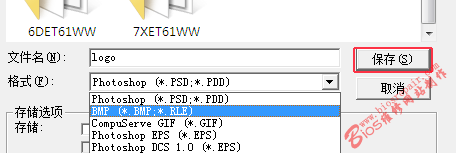

    确定后，选择PHOTOSHOP“工具栏”--“文件”--“存储为”，在出现的保存界面中，输入文件名logo，保存模式选择BMP格式，按保存。(文件名必须是LOGO，IBM开机LOGO指定文件名为LOGO.BMP)

    点击保存，在出现的BMP选项中，选择深度4位，去掉RLE压缩，然后点击好，即可保存。（一定要不选择RLE压缩，否则保存的BMP文件，无法识别）

    二、LOGO图片编译

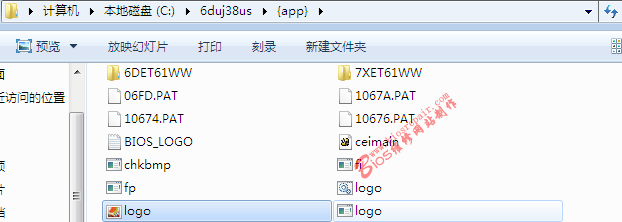

    LOGO图片制作保存后，将保存的LOGO.BMP拷到升级程序目录中，升级程序可按自己的机器型号，到IBM网站下载；注意下载WIN下升级程序，不要下载光盘升级程序（WIN下升级程序是EXE的，光盘升级程序是ISO的）；直接双击即可解压，一般是解压到C盘根目录下，此例解压后的文件夹名为：6duj38us；将制作好的LOGO.BMP文件拷到C:\6duj38us\{APP}文件夹下，如下图“

    运行升级目录中的LOGO.BAT文件，将自动将BMP图片编译；虽然这里可直接使用鼠标双击直接运行LOGO.BAT，但是由于直接在WIN下运行，不显示制作或报错提示，因此无法确定文件是否正确制作，因此建议在WIN MSDOS下运行，这样比较直观。

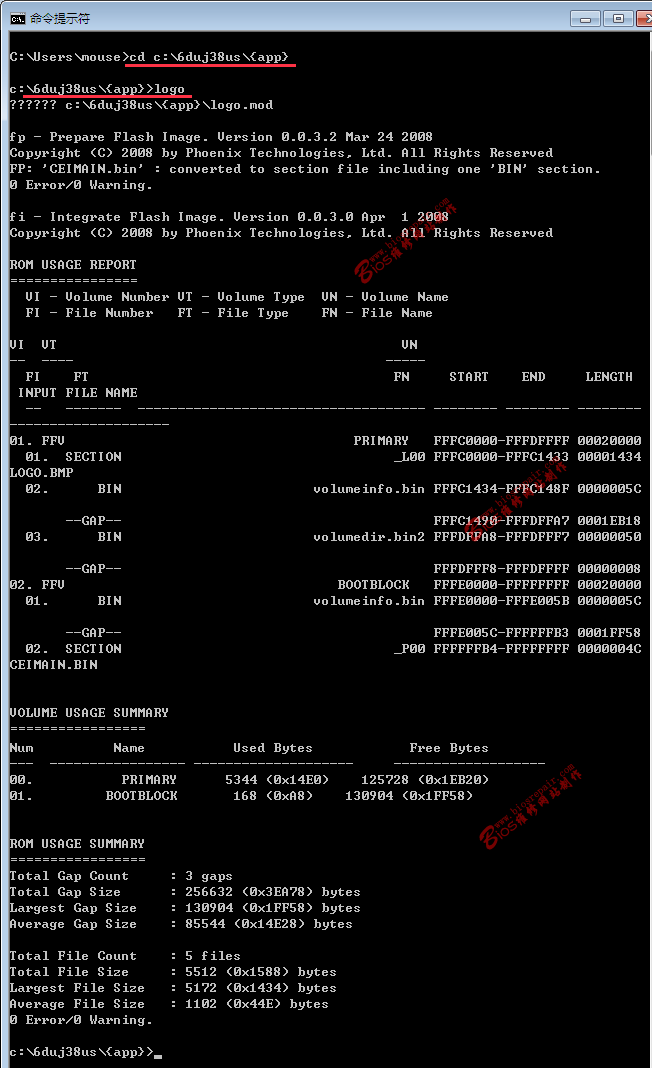

    在WIN选择开始--所有程序--附件--命令提示符，在出现的MSDOS界面中，输入CD C:\6duj38us\{APP} 回车，进入6duj38us\{APP}升级目录中，输入LOGO回车，系统将自动编译BMP图片，如下图”

    出现上述界面，基本上就可判断BMP LOGO编译完成。但如果运行LOGO.BAT后，出现下例提示，则标明编译失败，问题多都是BMP图片制作的问题或图片文件过大，应重新制作BMP图片。如下图：

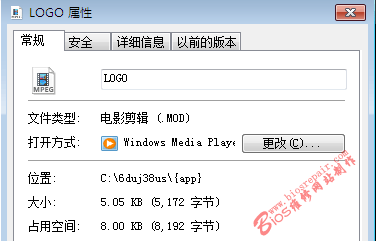

    正确编译完成BMP文件后，会在当前升级文件夹下生成一个LOGO.MOD文件，我们要查看这个文件的大小，如果文件大小超过10K，那是无法进行升级的，需要重校制作BMP LOGO图片，重新编译，直到这个LOGO.MOD文件小于10K。

    注意：制作BMP图片时，使用的色彩一定不要多，图片不要太复杂，只有这样做出的BMP的图片，经过编译后的LOGO.MOD文件才可能小于10K；而且如果文件过大，在重新制作BMP图片后，进入编译时，一定要先删除上次的LOGO.MOD文件，然后再编译。

    制作好的LOGO.BMP文件，可直接使用。

    三、刷新BIOS

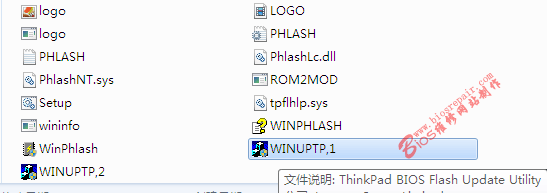

    将LOGO图片编译好后，升级操作就简单的，只要运行升级文件夹下的WINUPTP，按提示进行升级操作即可，这里就不详细介绍了。

    此文件适用于IBM基本所有机型，不同机型的LOGO修改，如X220的LOGO，耗子将另做说明。

    警示：刷新或修改BIOS，有一定的危险性，请慎重操作！
