DELL N5050笔记本BIOS分离修复

    关于笔记本BIOS分离的问题，一直以来都是做维修经常谈起的话题；一款机器的整合BIOS是否可以准确的分出，也是维修BIOS损坏故障的成败关键。耗子从开始写BIOS分离的文章，到现在也陆陆续续写了不少，从开始的普通文件到后期的EFI文件的处理，耗子遵循的原则是，每一篇文章要简洁明了，尽可能使用图文的方式，最启码要让大多数网友看明白；最主要的，也是唯一的原则是，准确性；耗子对于每一个文件的分离，都是经过实际测试后，才会写出过程文章的，对于没有经过实测的文章，耗子是不公布的，这也是耗子有时不经常更新BIOS分离文章的原因，当然有些相同机型的分离，耗子就不重复做说明了。

    耗子之所以啰嗦这么多费话，主要是网上有些分离的文章，要么写的太简单，让网友晕头转向也不明白怎么回事；或者根本就不是那么回事，根本就不可能实现的，这多多少少都有点误导网友的。当然我也不是指责这些文章的作者，必竟公布这些分离文章都是好意，都是在帮助网友解决BIOS分离的问题，耗子的意思是，即然是在帮助网友，能不能再严谨一些，让网友少走一些弯路？

    近日网上有篇关于N5050 BIOS分离的文章，其内容前部是可行的，但后面分离出来文件的处理却是不准确的；作者是以我在前期发表的INSYDE BIOS处理的文章（有兴趣的网友可浏览一下：http://www.biosrepair.com/bios/K480-i3.htm），在文章我确实说过，INSYDE BIOS文件从00000H--80000H地址为硬件信息代码，因此我们只要删除80000H地址的数据，然后保存成文章即为准确的INSYDE BIOS文件。可是作者忽略了一个关键问题，N5050开始分出来的BIOS是HDR文件，HDR文件分文件头和文件尾的，其中头部84个字节是以$RBU开头的版权字符串，结尾的4字节是ROM文件的CRC32校验和的补码（现在HDR文件不同于以前的HDR文件，以前的HDR文件尾部是8字节的，8字节中前4字节是ROM文件的CRC32校验和的补码，后4字节是前面84字节+2MB完整ROM镜像+4字节ROM校验和的CRC32校验和的补码）；而且还有一个关键问题是，N5050的BIOS芯片是32M的，对应的BIOS文件应是4M的，换句话说，N5050的BIOS是EFI BIOS的，所以不能简单的通过这个HDR文件分离一个2M文件的，而且现在的INSYDE BIOS前面的硬件信息，也不是80000H地址数据的，因此按以前INSYDE BIOS处理BIOS的方法是不可行的。

    下面，耗子将详细说明一下DELL N5050笔记本BIOS分离的详细过程；本文件需要用到两个软件，一个是借用国外网友写的PHOENIXTOOL工具，一个就是分离BIOS经常用到的ULTRAEDIT32 16进制编辑软件。上述两个文件都可在BIO维修网站下载：

    PHOENIXTOOL下载：http://www.biosrepair.com/bios/phoenixtool.rar

    ULTRAEDIT32下载：http://www.biosrepair.com/biosfiles/ultraedit.zip

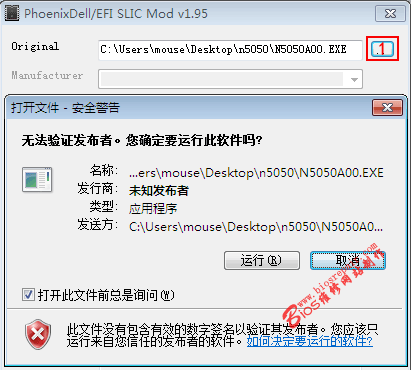

    下载DELL N5050升级文件，文件名为：N5050A00.exe，下载后放到一个文件夹中（方便操作），如这里放在N5050目录中，然后下载PHOENIXTOOL，其是免安装文件，解压后，直接双击PHOENIXTOOL.EXE，然后在PHOENIXTOOL工具界面中，选择“original”选择刚才保存在N5050目录下的N5050A00.exe（在操作时，一定要关闭相关的杀毒程序，否则程序会报错停止运行），此时系统会自动解压N5050.exe，有时会提示一个系统验证确认，选择确定即可，此时PHOENIXTOOL会自动将N5050解压，如下图：

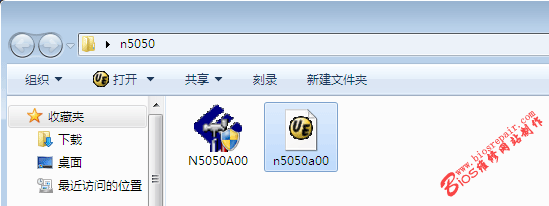

   解压后，会在N5050目录中，看到一个N5050a00.HDR文件，如下图：

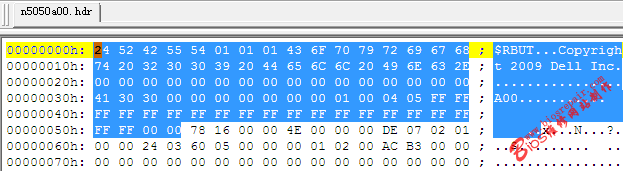

    运行ULTRAEDIT32，打开解出来的N5050a00.HDR文件，首先删除DHR文件前面的84字节版权信息（主要是方便网友进行判断HDR文件和分出的INSYDE文件的头部区别），选择84字节后，点击ULTRAEDIT32工具栏--“编辑”--“剪切”，如下图：

    删除HDR信息后（如果想要完整的去掉HDR信息，还需要将尾部的4个字节去掉，这里就不说明了，网友自己删除好可，就是文件最后的4个字节），即得到一个保存有硬件信息的INSYDE BIOS。

    此时的INSYDE BIOS的头部硬件信息为1FFFF地址，因此我们要将头部的131072字节的硬件数据删除，然后就可得到一个完整的INSYDE BIOS文件。

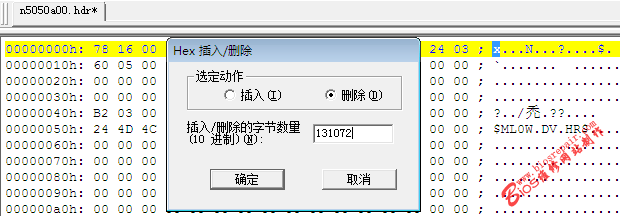

    将鼠标定位在文件的00000H地址处，选择ULTRAEDIT32工具栏--“编辑”--“HEX添加/删除”--删除131072字节的数据，如下图：

    点击确定，删除131072字节后，点击ULTRAEDIT32工具栏--“文件”--“另存为”，将文件保存成文件，此时即为删除硬件信息的INSYDE BIOS；但现在文件并不是一个2M文件的，而是一个25FFFFH地址的文件，因为N5050是一个4M的EFI文件，还需要用EFI数据和分离出来的INSYDE BIOS合并成一个标准BIOS文件的，关于EFI文件的合并，主页上都有介绍，在这里耗子就不重复了。

    此文关键在于分清HDR文件和带硬件信息的INSYDE BIOS文件的驱别，分清这两部分，那一切问题就解决了。
