神舟精盾K480-i3 BIOS损坏修复 |
|
|

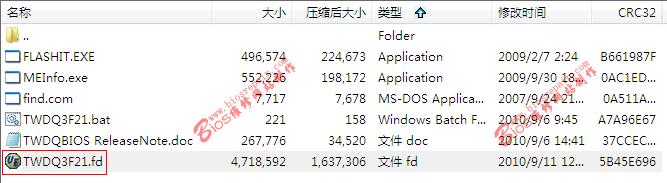

接修一台神舟精盾 K480-i3 D2笔记本，由于升级出错，造成机器无法启动；对于BIOS损坏的维修，最主要的问题是寻找准确的BIOS文件，这是关键。从神舟主页下载到K480-i3的BIOS压缩包，解压后，其BIOS是INSYDE的BIOS，压缩包中已经有FD格式的BIOS文件，根据压缩包中的BAT批处理文件，也可确定BIOS文件，如下图：
TWDQ3F21.BAT中的内容，有一行为：flashit TWDQ3F21.fd /ecbp /all，因此说明BIOS就是那个文件名为TWDQ3F21.FD的文件，K480-i3笔记本使用的BIOS芯片是25L3205，因此BIOS文件的实际大小应是4M，但直接分离出来的TWDQ3F21.FD文件却有4.5M，要比实际的BIOS文件要大，因此还需要重新处理BIOS文件才可。 通过对INSYDE BIOS的分析，发现其与PHOENIX的WPH格式的文件一样，在BIOS中也有一部分的硬件信息代码，因此要得到准确的BIOS，还需要将这部分硬件信息代码去掉才可；经过分析相应的资料，INSYDE BIOS的硬件信息格式在BIOS文件的头部，从00000H--80000H地址为硬件信息代码。因此只要将这部分代码去掉，即可得到一个完整的BIOS文件。 运行ULTRAEDIT32 16进制编辑软件，打开分离出来的TWDQ3F21.fd文件，如下图：

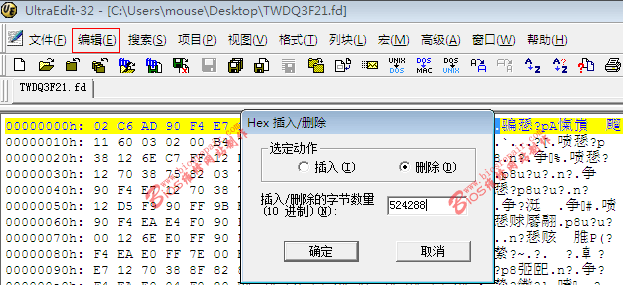

我们要将文件从头部开始，删除524288字节的内容，为什么要删除这么多字节，开始我们已经说过了；文件从00000H--80000H地址为硬件信息代码。因此我们要删除80000H地址的数据，转换成10进制，也就是524288字节。 将鼠标移到00000H地址处，也就是文件的头部。在ULTRAEDIT32工具栏中，选择编辑--HEX插入\删除，在出现的选择界面中，选择删除，输入要删除的字节：524288，如下图：

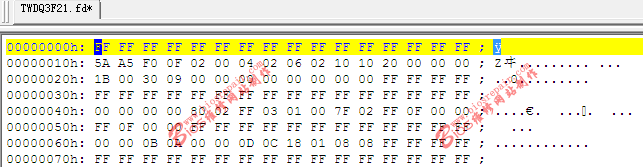

确定后确除指定的字节后，ULTRAEDIT32显示如下图：
然后点击ULTRAEDIT32工具栏--文件--另存为，将文件重命名保存，然后用编程器将保存的BIOS文件写入BIOS芯片后，重新启动即可。
对于INSYDE的BIOS，如果BIOS文件大小与芯片容量不符，基本只要将文件硬件信息删除即可，INSYDE的BIOS，文件信息都在头部，大小都为80000H。此文章不单对神舟机器有效，对于其它INSYDE的BIOS，同样适用。 关于具体如何分析的过程。还是那句话，只做说明，不做介绍。
|
|
|
