PCB6.0E全功能编程器SPI芯片编程过程 |

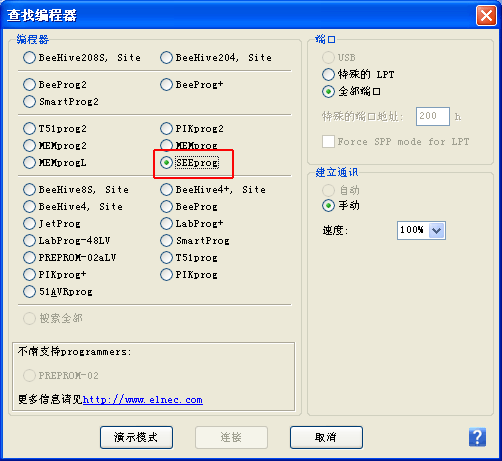

2010款PCB6.0e全功能编程器，在编程不同模式的芯片时；需要设置编程器的编程模式，通过编程器上的JP4跳线进行设置。 JP4跳线：EPROM模式： 注意：EPROM模式，是除了SPI芯片（25 24 93系列芯片）外，其它27EPROM芯片 28 29 39 49FLASH ROM芯片及FWH/LPC 49LF 39V芯片都属于ERPOM模式；SPI模式，只针对于SPI 25 24 93 8脚的SPI芯片。 在编程EPROM芯片时，首先将J4跳线，设置成SPI模式 一、编程器驱动安装及设置： 安装光盘上的2010新款PCB6.0E编程器SPI驱动。 运行随机光盘上驱动安装程序，按照提示，一步步安装（如果没有特殊要求，全部采用默认安装）安装完成后，点击桌面的编程器驱动图标Elnec Pg4uw，双击运行。 在显示编程器类型选择中，由于我们的编程器是串行SPI编程器，因此选择[SEEPROG]，然后点确认，即可进入驱动界面。
选择[SEEPROG]后，点[连接]后，即可进入编程器驱动控制界面。
注意：通用串行EEPROM编程器，需要通过LPT1（打印口）通信，因此要确定你的计算机有并口，并且并口已经默认设置为LPT1端口。 可按以下步骤，检查你的计算机LPT端口属性。 1、点击“开始”菜单。 2、鼠标右击“我的电脑”并选择菜单“属性” 3、在“系统属性”对话框中选择“硬件”并点击“设备管理器” 4、在“设备管理器”对话框中选择“端口”“（Com和LPT）”双击，显示全部COM和LPT端口；你的计算机至少要有一个LPT端口。 如果显示一个或多个LPT端口，而没有LPT1端口，必须将其中的一个LPT端口改为LPT1端口（接上面1-4操作）。 5、双击需要修改的LPT端口以显示端口的属性。 6、在“LPT端口属性”对话框中选择“端口设置” 7、将LPT端口号改为LPT1 8、点击确定 9、重启操作系统（即使系统没有要求重新启动，也必须重启系统，这样LPT1端口才可使用）
二、芯片写入操作： 2010款编程器SPI芯片中文驱动，界面简洁明了；而且编程器设置是自动完成的，因此在编程过程中，不需要做复杂的设置，都是由控制程序自动来完成的。 在进行读写操作时，我们只要将芯片插到编程器上（或使用转接座），然后在驱动中选择芯片的型号，即可进行读写操作。 25 24 93 SPI芯片，插入编程器SPI座中，如下图：
下面我们以WINBOND W25X40芯片为例，做一说明； W25X40芯片为DIP8芯片；如是其它封装的芯片，需要选择对应的转接座--配套转接座联接 一、芯片安装 WINX40芯片为DIP8芯片，将其对应插在DIP座上，按下锁紧座把手； 二、芯片选择 打开桌面上的编程器驱动程序，界面如下：（安于驱动安装请参考编程器驱动安装说明）
点击工具栏--器件--选择器件，在其中选择W25X40芯片。

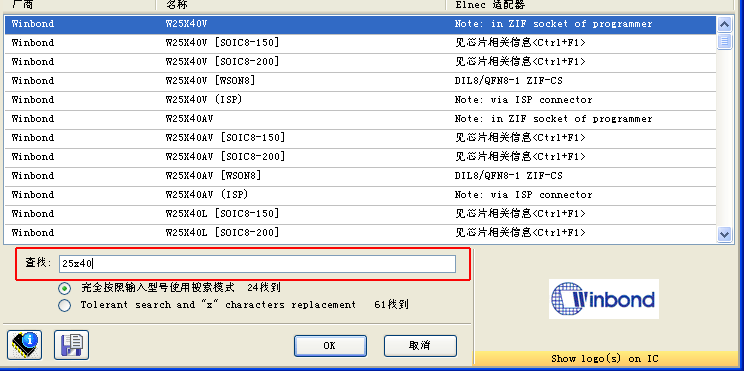

或直接在查找中，输入芯片的型号，驱动会直接显示出输入芯片的型号列表，直接选择即可，方便快捷。
注：在选择器件界面中，有三种选择方式： 1、所有，即编程器所支持的全部芯片。由于是显示编程器支持的所有芯片，因此选择麻烦，不推荐。 2、通过类型选择，即通过芯片的类型选择，但由于选择类型后，是显示所有此类型的芯片，因此选择也比较麻烦，不推荐。 3、通过生产厂商选择，此选择只显示同一厂商的芯片，因此选择方便，推荐。
三、芯片读取
读取完成后，点击工具栏--文件--保存；或直接点击快捷栏中的
保存完成后，系统将显示保存信息。
四、芯片编程 文件调入后，系统将显示读取信息。
文件正确读取后，选择工具栏--器件--擦除，或直接点击快捷栏中
如果确定要擦除芯片，点击“YES”，系统将自动擦除芯片内容。
擦除完成后，选择选择工具栏--器件--烧录，或直接点击快捷栏中
确定写入文件“YES”，驱动将文件写入芯片，并出现进度条，此时编程器的红色编程指示灯将闪亮。
写入完成后，松开DIP座锁紧手柄，将芯片取下；即可完成写入操作。 注意： 在读写操作运行中，即编程器红色工作指示灯闪亮时，一定不要插拔芯片，否则将损坏编程器或芯片。
|
|
|
SPI模式：
按纽，即可将芯片中的数据，读取到缓存中。
按纽，将缓存中数据保存成文件。保存文件时，可从文件类型菜单中选择需要保存文件的类型。
按纽，调入需要写入的BIOS文件（BIOS文件可从主板厂家网站下载）。
按纽，编程器将自动擦除芯片中的数据，即将待写芯片清空。
按纽，将读入的文件写入待写芯片中。
