芯片编程设置及操作过程

    Wellon VP-(威龙)系列通用编程器，对芯片编程很方便的；简单的说，只要将芯片插到编程器上，在编程驱动程序界面中，选择对应的型号，然后调入需要写入的BIOS文件，然后点编程，编程器即可自动完成编程和校验操作。

    对于不同封装的芯片，需要不同的转接适配器的；对应的适配器型号及对应的芯片，在编程驱动程序中，选择芯片型号时，程序会提示的，只要按提示选用对应的适配器即可。VP编程器对应适配器适配器类型

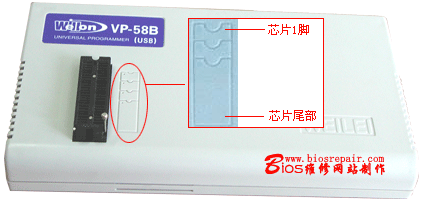

    在介绍编程操作前，先介绍一下芯片插到编程器锁紧座的位置，VP编程器直接支持对48脚DIP芯片的支持，对于不同脚数芯片，只要将芯片尾部对准编程器DIP锁紧座的尾部插入，然后按下锁紧座的手柄，锁紧芯片即可。（一般情况下，芯片1脚位都有个圆点或标识的，根据这个来对应即可；对于要用到转接座的芯片，转接座上也应有标识1脚的，只要芯片与座位置对应即可）

    运行编程驱动程序，如果芯片已经正确插到编程器上，点击自动选择，编程器即可自动检测到芯片的型号，而无需手动选择；如果无法检测到芯片，就要手动选择芯片型号了；选择--芯片选择，然后根据BIOS芯片表面的型号，选择对应的芯片型号即可。

自动检测芯片

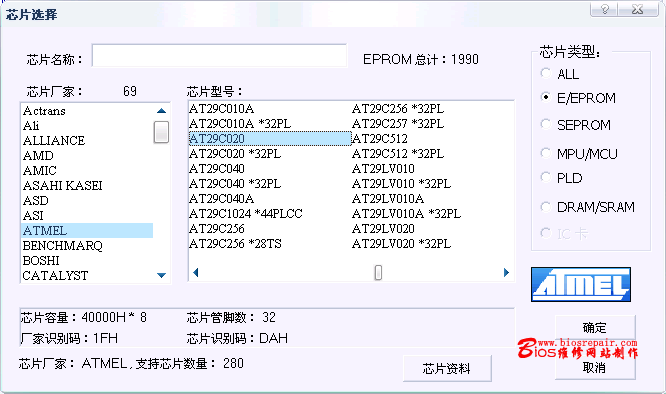

手动选择芯片

   备份操作过程：

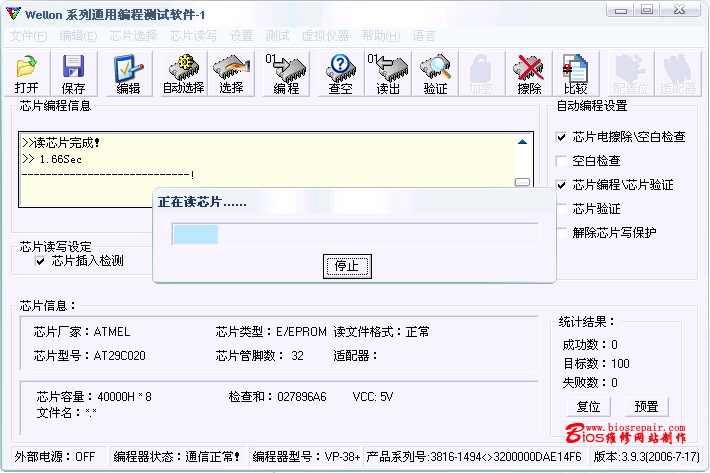

    如果要将BIOS芯片中的内容备份出，在选择好芯片后，点击控制面板上的[读出]快捷按键，即可将芯片中的内容读取到缓存中；如果要保存文件，直接选择[保存]快捷按键，选择保存目录及设置文件名，即可将芯片中的内容备存到文件中。

    复制操作过程：

    如果要将读出的文件，直接写入其它芯片；只要从编程器上取下芯片，将需要写入的新芯片插到编程器上，如果芯片型号一样，可直接点击[编程]写入；如果芯片型号不一样，需要重新设置对应的芯片型号，然后点击[编程]写入，即可完成复制操作。

    写入新文件操作：

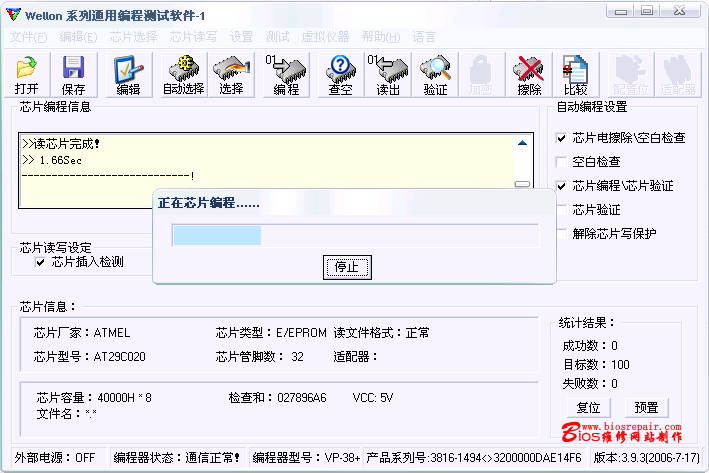

    如果要将芯片写入新文件，即新的BIOS文件；只要将芯片插到编程器上，并在驱动中选择对应的芯片型号，然后选择[打开]快捷按键，正确读入需要写入的BIOS文件，然后点击[编程]快捷按键，即可完成编程操作。

    操作注意事项：

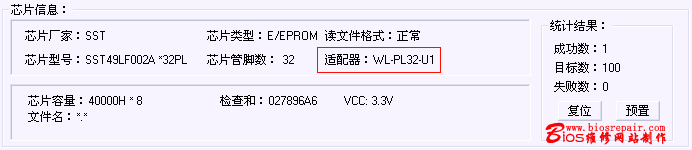

    1、对于不同封装的芯片，在驱动中选择芯片型号后，系统会提示需要对应的适配器，可以按提示的适配器型号，参考适配器类型

    2、自动选择功能，只针对于BIOS芯片及相应的单片机芯片；对于INTEL 810以上芯片组的FWH/LPC芯片，因为其并不是标准的BIOS芯片，因此使用自动选择功能，是无法检测到芯片的型号的，只有手动选择。

    3、对于27系列EPROM芯片，如果芯片是紫外线擦除的芯片，必须使用紫外线擦除器将芯片清空后，才可使用编程器来编程的；而且对于一些老型号的27EPROM芯片，由于其编程电压较高，需要使用编程器配套的外接变压器供电才可。

    4、在编程时，如果出现此提示，红色表示芯片对应的脚与编程器接触不很，如使用转接座，请检查转接座，否则是芯片已经损坏或脚有污物。

    5、Wellon VP-(威龙)系列通用编程器有芯片插反或过流保护，如果芯片插反，系统会提示，但不会损坏芯片或编程器的。但编程器在编程过程中，如要中止，可按停止键，但不能在编程在过程中拔下芯片，以免损坏编程器或芯片。
