纯USB接口TL866(A-CS)系列编程器芯片安装位置 |
TL866系列编程器，采用40PIN准万能引脚中，做到了所有芯片编程时放置，无一芯片需要移位或转向放置，芯片统一向前、编程插座手柄方向为PIN1放置，更符合设计人员的操作习惯。

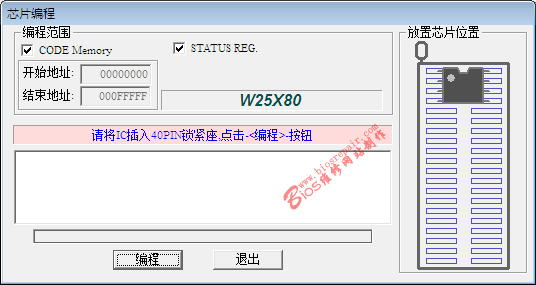

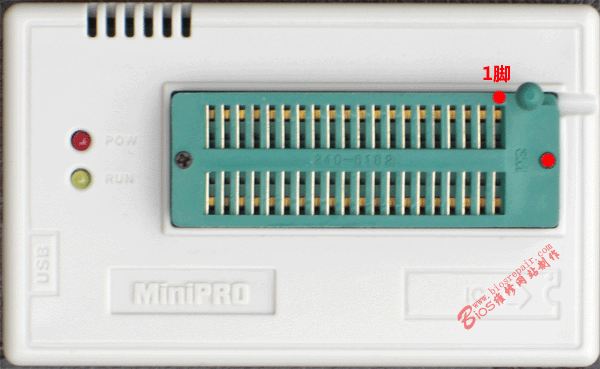

芯片插在编程器DIP40座的方向和位置，永远遵循芯片的缺口对准编程器拨手位置，即上图红点方向。而且在编程器选择芯片点击写入时，都有详细图示显示芯片位置。如下图显示：

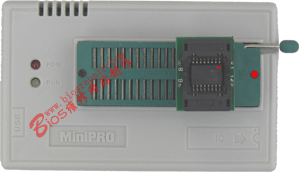

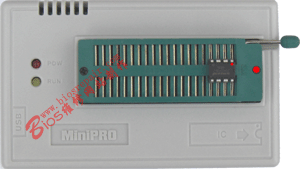

如25芯片DIP8和SOP16在编程器座上的实际图片如下：

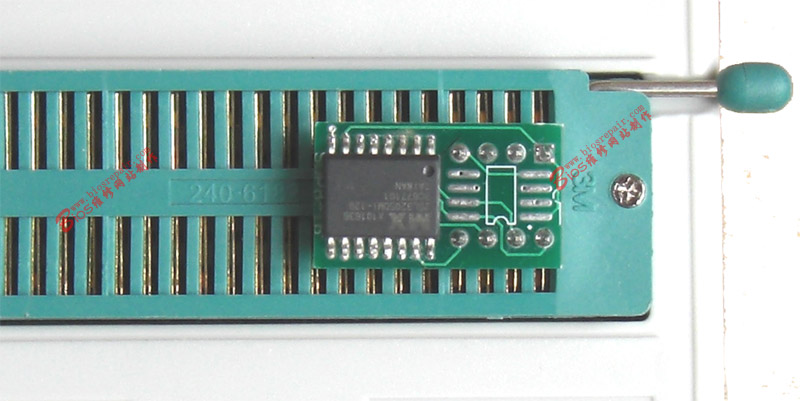

芯片在编程器座上实际高清大图： SOIC8通用简易座
SOP8 5.4MM 宽体零拔座

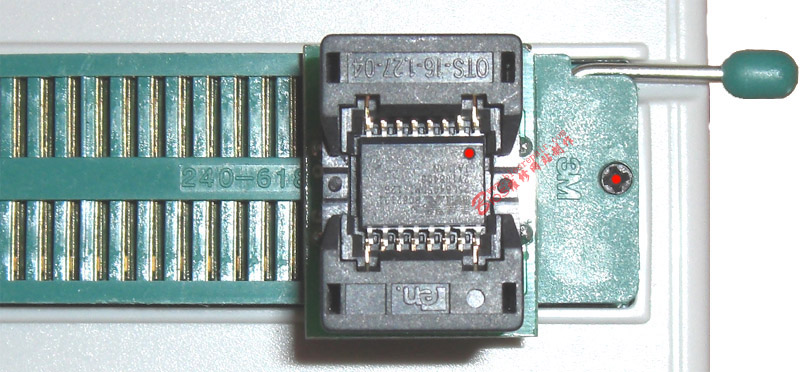

SOP16零拔座

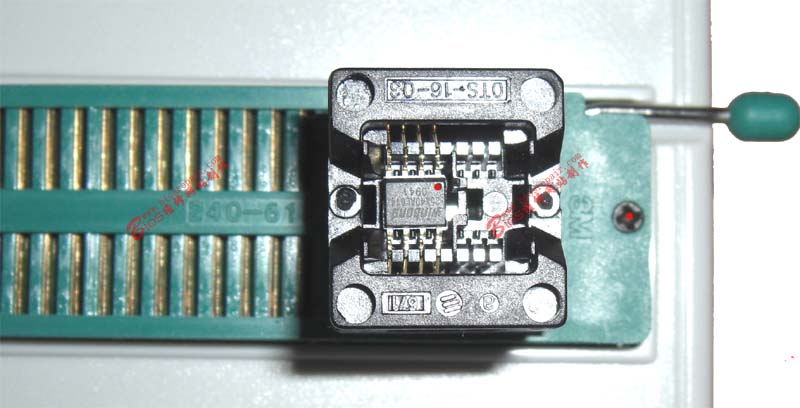

SOP8 3.6MM 窄体零拔座

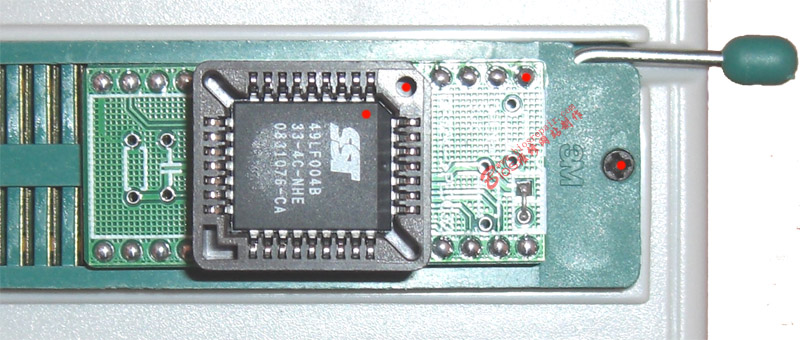

PLCC32 普通座
|
|
|
