USB SPI编程器使用

    编程器USB驱动程序及控制程序正确安装后，按程序提示烧写芯片即可。

    一、主程序界面:USB驱动安装正确及USB数据线插好后，驱动程序的USB Status状态变成绿色；如果USB数据没有插好，则会变成红色。

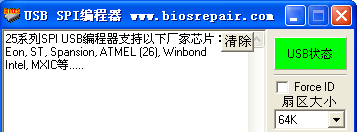

USB驱动及数据线正确

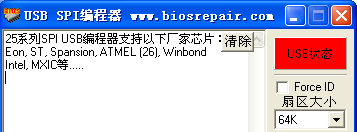

USB驱动或数据线不正确

    二、芯片位置：SPI芯片，安装在编程器DIP插座的正确位置见下面：

    三、测试芯片的型号：按程序中的“D检测”按钮，程序会显示插在编程器上面的芯片的ID，芯片的厂家及容量等信息。注意：

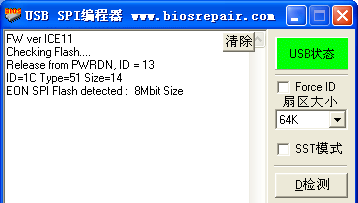

    对芯片进行读写操作前，必须按“D检测”按钮，让程序自动识别芯片的相关信息。下面的画面中，程序已经检测出芯片的厂家是EON，芯片的容量是8M。

      四、读芯片中的数据

    以测试用的EON25T80芯片为例，该芯片程序测试出来的容量是8 Mbit大小，这是8M比特的容量，它存储的文件大小应该是1M byte（字节）大小，因此，容量选取是1M。然后点击“R读取”按钮。

    芯片容量知识：厂家标注芯片的容量，是以B（比特）为单位的，一比特，就是一个小房间，存放一个二进制数据；数据保存是以Byte（字节）为单位保存的，一个字节是8个二进制位。因此，芯片的容量 除以 8，就得到了数据文件的大小。
  比如，芯片上标注的容量是8M（B），其数据文件应该是1M（Byte）。

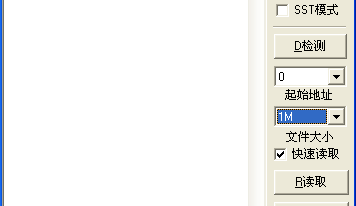

保存文件容量选择

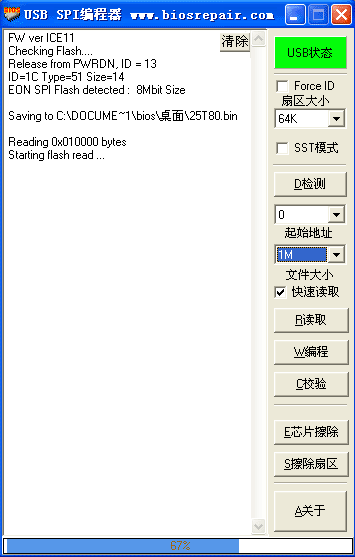

芯片读取过程

    五、写数据到芯片中

    同样是先按程序中的“D检测”按钮，测试芯片的相关信息，然后，点击“W编程”按钮，程序会让你选择要读入的文件的位置及文件名。

    选择要烧写的文件后，程序会先擦除芯片，并自动把数据写入到芯片中。
