 SMSC IO MEC1633/MEC1609读写

:此文章图片及文字为BIOS维修网站所有,请不要随意转载或用于其它商业目的;如要转载,请注明出处。

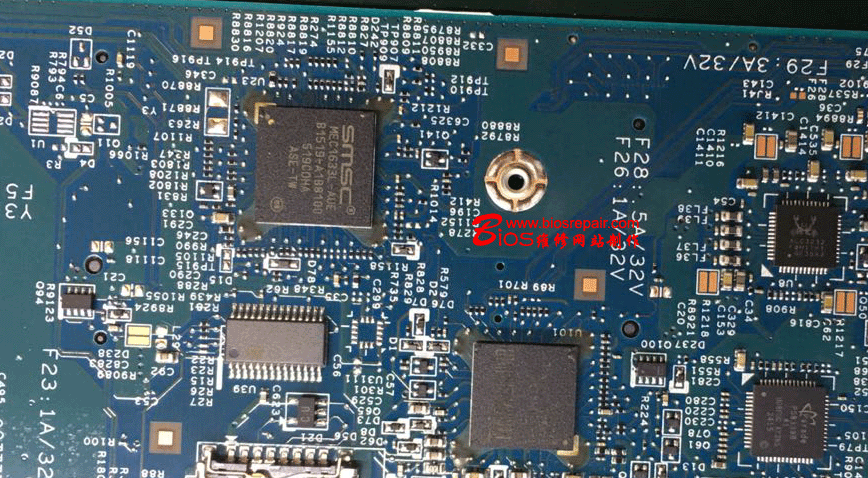

    联想主板IO芯片,从采用LFBGA 169脚的SMSC系列芯片,如MEC1633 MEC1609,内建2M FLASH芯片。如下图:

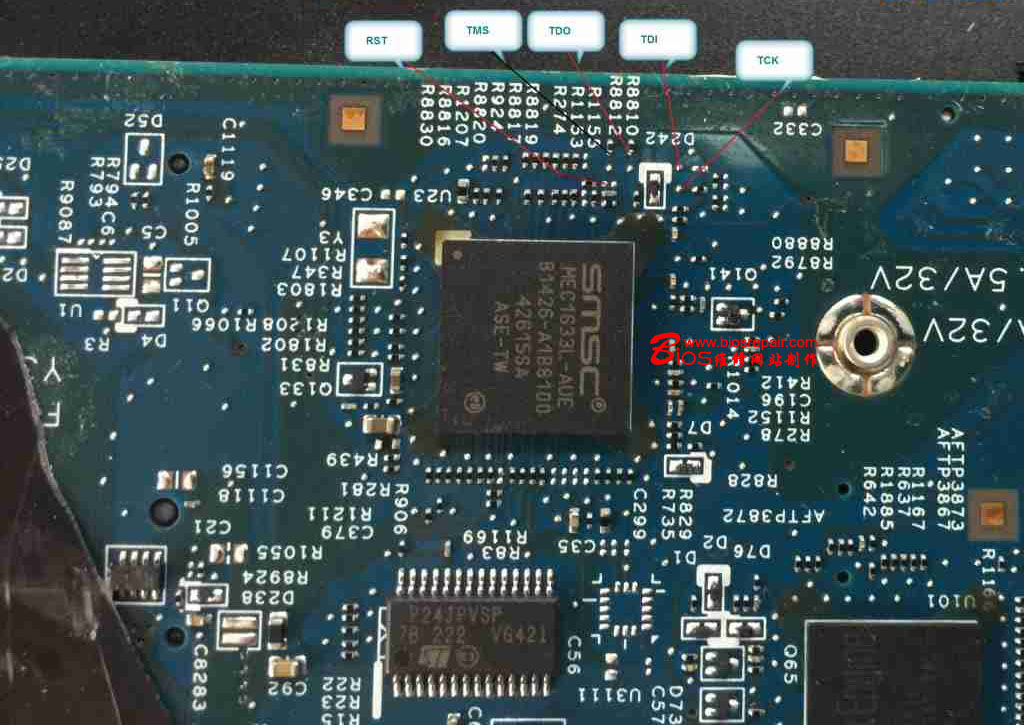

    目前此芯片可使用RT809H编程器进入在线读或写操作。在线读写联线点如下:

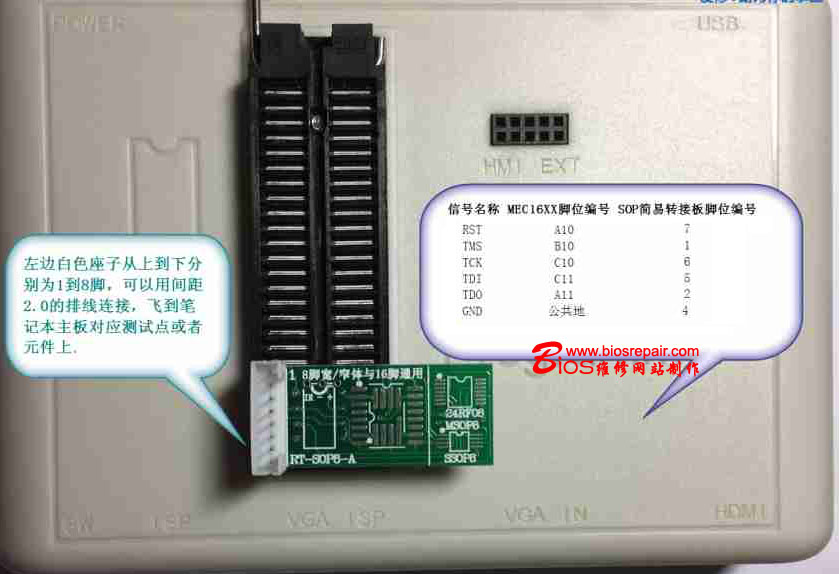

    联接点说明及与编程器锁紧座对应:

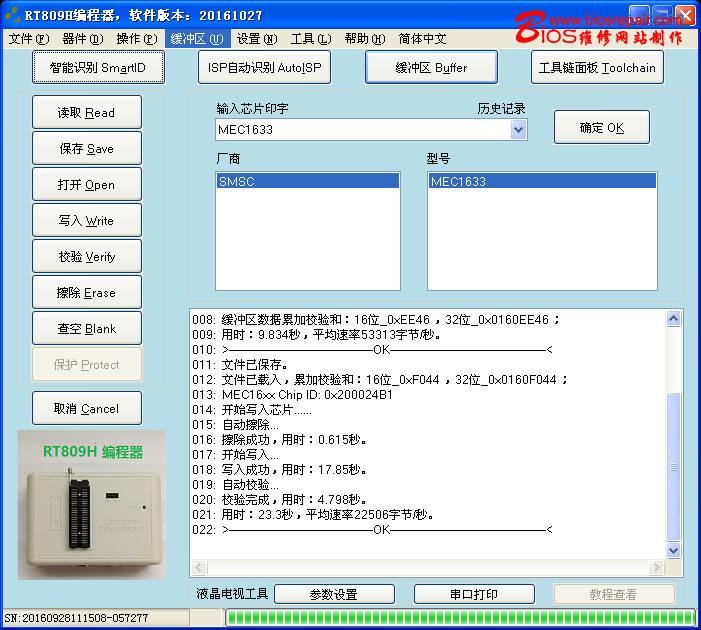

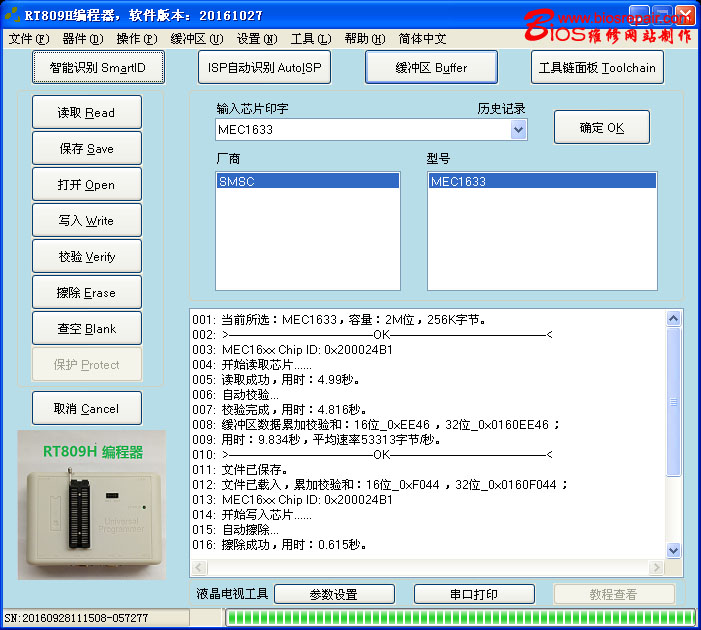

    运行RT809H驱动,进行读写操作,如下图:



  注意如果RST是高电平,此线可以不接。
