Apple苹果笔记本解决NVME休眠

:此文章图片及文字为BIOS维修网站所有,请不要随意转载或用于其它商业目的;如要转载,请注明出处。

   苹果笔记本2013-2014的Macbook AIR/PRO使用转接卡,更换NVME SSD硬盘都会出现休眠问题,任何型号的NVME转接的SSD都有问题,没有例外,原因是固件中的NVME驱动有问题使得SSD硬盘休眠后无法唤醒。
   解决办法就是使用2015的固件中NVME替换2013-2014的固件驱动,GUID为51116915-C34B-4D8E-86DB-6A70F2E60DAA, 然后再刷回BIOS芯片。
   由于刷写BIOS,需要使用到编程器及相关联接工具才可操作,麻烦而且不适合个人用户使用;但使用此工具,不需要刷新芯片,只需要在OS系统下,备份原机BIOS文件,修改好文件,由我们写入到卡中,然后插到主板SAM口上,即可解决休眠及开机慢问题。
   此工具是起到双BIOS原理,如果想恢复原BIOS启动,直接拆下此工具即可。因此,如果不喜欢此工具,可使用免拆芯片直读工具,将修改后的BIOS文件,直接写回原机BIOS中,可选用 SPI to J6100 adapter免拆刷机工具https://item.taobao.com/item.htm?spm=a230r.1.14.6.14a24628Tg2MSa&id=598654151772&ns=1&abbucket=10#detail

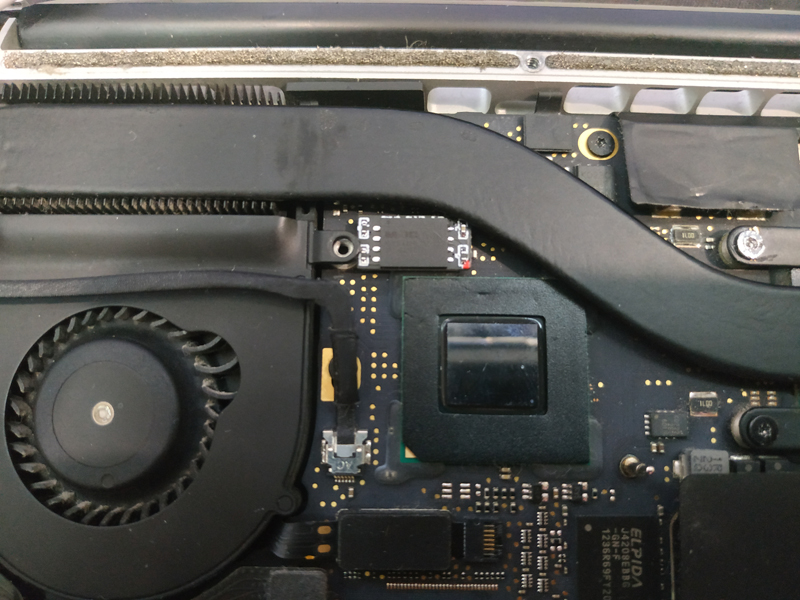

   支持A1398 A1425 A1465 A1466 A1502等15年前机型,注意A1398等12款机型,其SAM口虽然也是30PIN接口的,但其接口分两种。对于A1425,虽然其预留空间小,但此EFI卡也可插入。

   J6100 EFI BIOS卡,用于解决2013-2014 MACBOOK Air/Pro更换nvme SSD休眠无法唤醒问题。此工具卡不需要拆芯片及拆主板,只需要拆开后壳将卡正确插到主板SAM接口上,正常开机就可解决,即使系统升级也不会覆盖已修改的固件。(注意,在使用时,此卡不能取下,取下此卡后会直接启动主板BIOS)。

   此EFI BIOS卡采用超薄线路板,安装后不会影响机器后壳安装,而且由于体积超小,不会受SAM座周边元件的影响;芯片为与苹果原主板一样的SON封装原厂芯片。

   修改添加NVME驱动,首先需要备份原机的BIOS文件,可在OS系统下终端中直接备份,如下:
   原机固件备份:

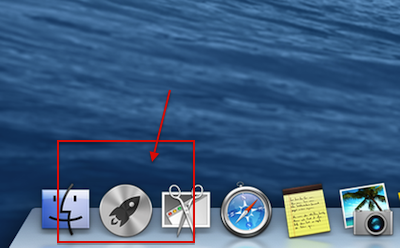

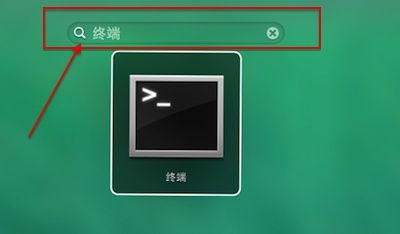

   点击“启动台”--“其他”--“终端”,输入以下命令(注意多备份几个,以便确定文件完整性):

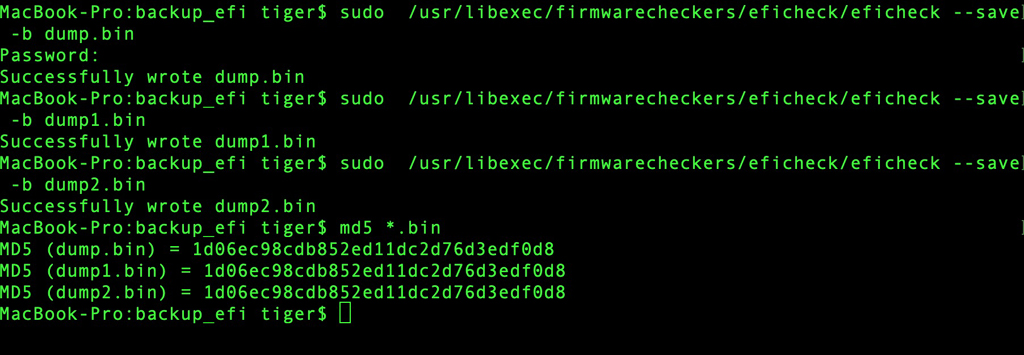

   cd ~/Downloads/
   sudo /usr/libexec/firmwarecheckers/eficheck/eficheck --save -b dump.bin
   sudo /usr/libexec/firmwarecheckers/eficheck/eficheck --save -b dump1.bin
   sudo /usr/libexec/firmwarecheckers/eficheck/eficheck --save -b dump2.bin
   md5 *.bin

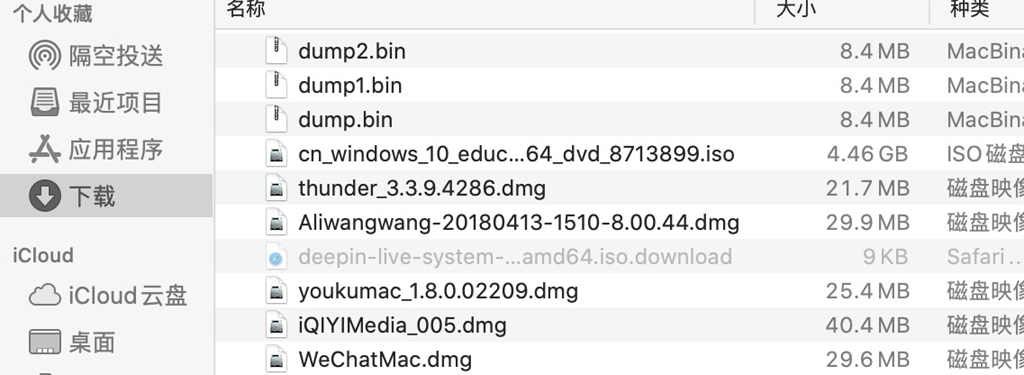

   确认备份的几个文件md5值一样(直接复制粘贴即可,最好不要手输,dump.bin为备份出来的BIOS文件名,这个文件名可随意)。

  关于修改及使用详细教程可从此下载:
  链 接:https://pan.baidu.com/s/1k4qg6lVTUwZwMw09KgwFKQ
  提取码:liah

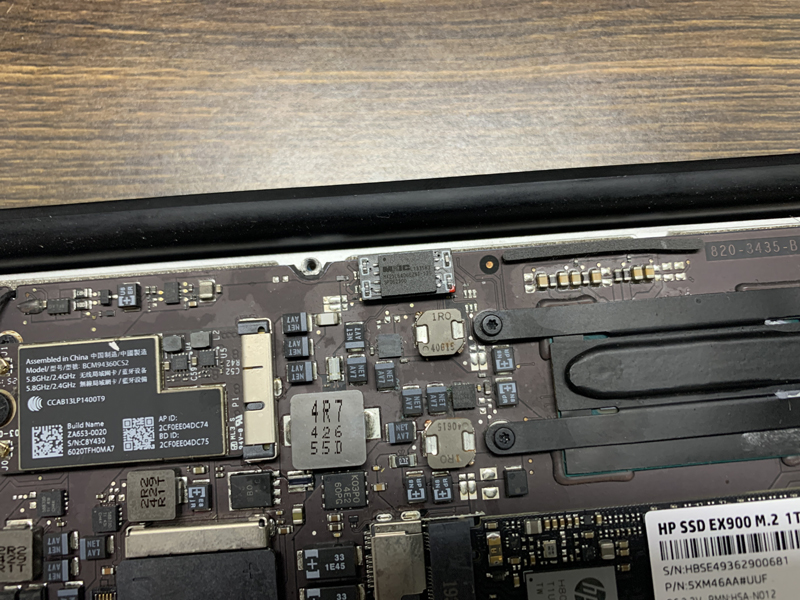

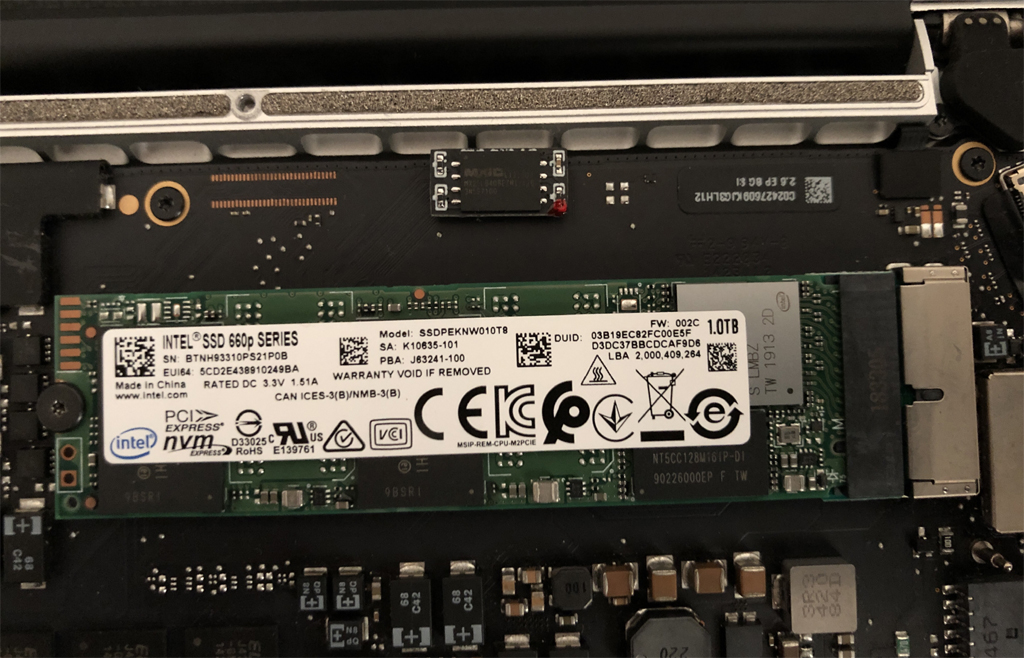

  修改使用EFI转接座写入到EFI BIOS卡中,拆开机器后壳,将EFI BIOS卡,正确插到主板SAM座上,注意,BIOS卡有方向性的,1脚位已经用红色标出。

  安装后相关设置及问题解决:
  如果先前使用pmset修改过电源参数,最好将电源设置恢复成默认。如果想使用最省电的方式(深度休眠),请执行以下命令:
  设置休眠模式25的命令如下:sudo pmset -a hibernatemode 25

  加快启动速度的方法:

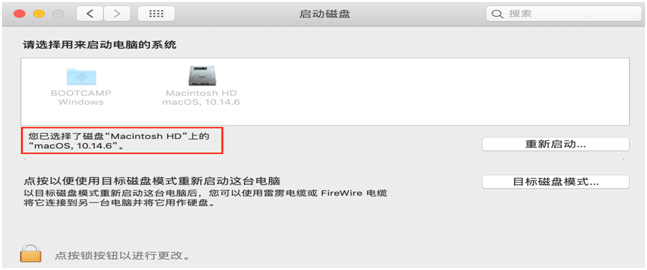

  有些用户没有设置启动磁盘,导致开机等10几秒才出现苹果标志的,在“系统偏好设置”里设置一下启动磁盘重启就行了。

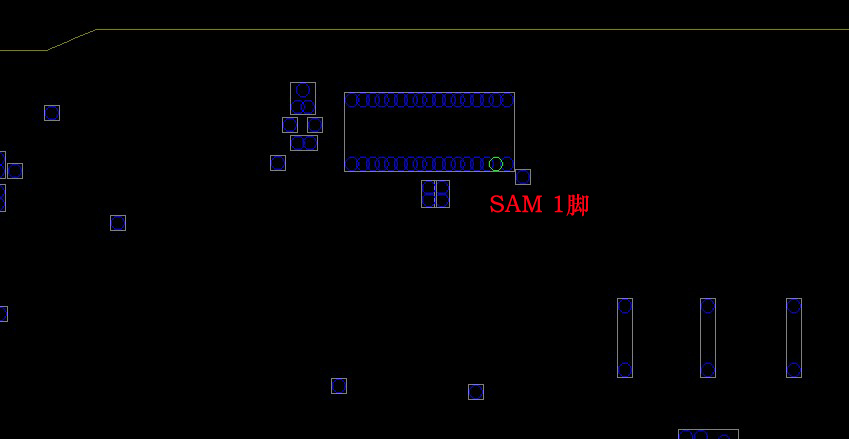

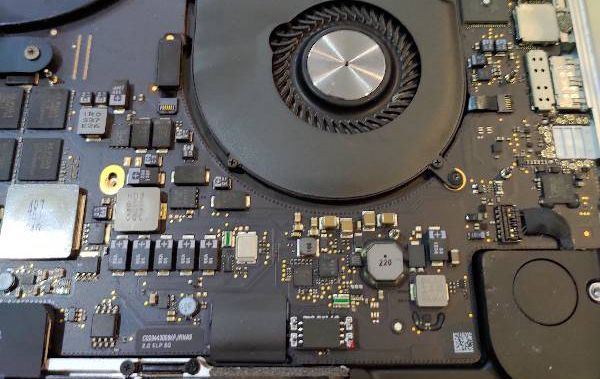

   此卡1脚位要对应主板上SAM座的1脚位,主板SAM座,1脚VCC。

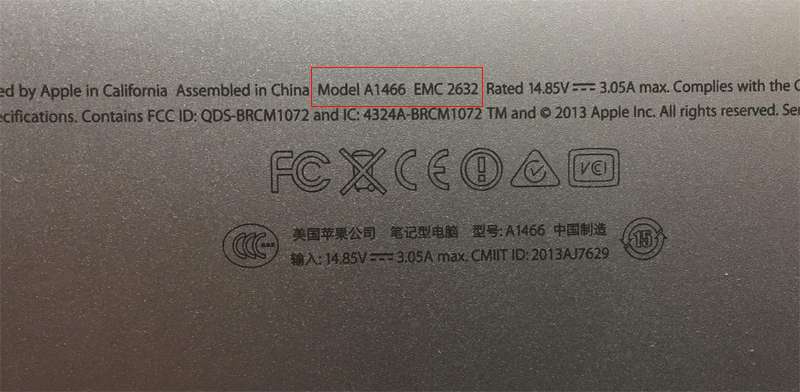

   机器型号可直接从机器后壳上看到:

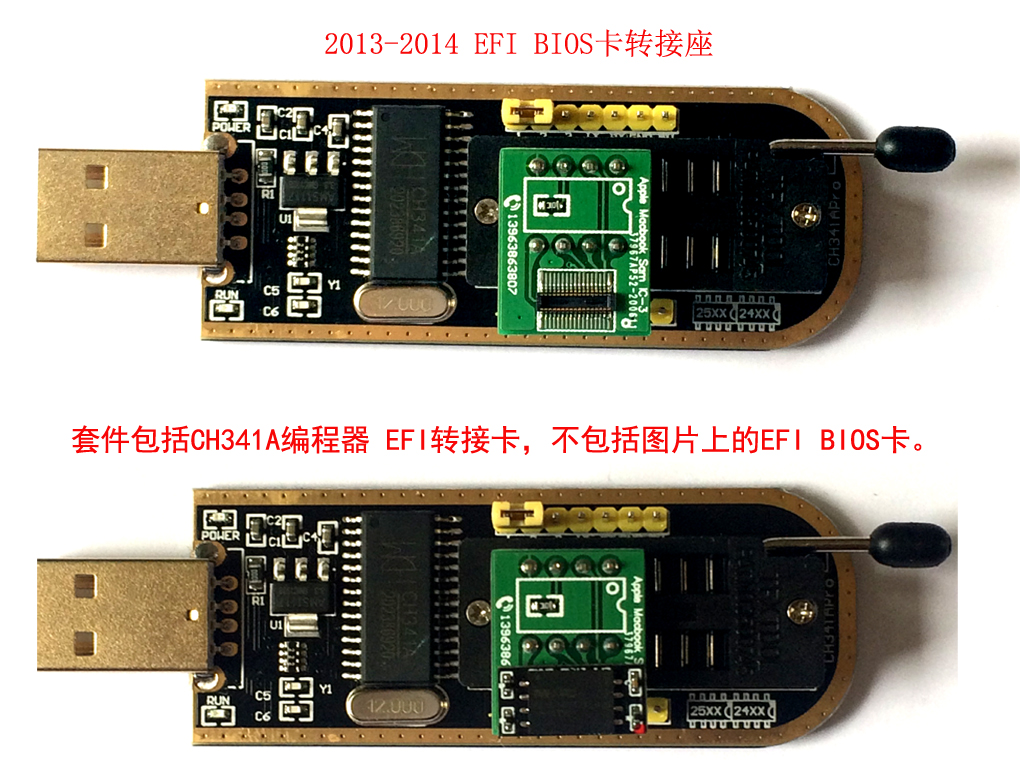

   EFI BIOS卡和EFI 转接座,这样就可自己方便修改测试。如果BIOS芯片数据损坏,也可使用转接卡重新修复。

   注意:使用此工具方便简单,而且不会破坏原机BIOS数据,更安全。

   工具联接:https://item.taobao.com/item.htm?spm=a2oq0.12575281.0.0.19891debcJRe6B&ft=t&id=13134318851

            https://item.taobao.com/item.htm?spm=a2oq0.12575281.0.0.7c041debFlhIcj&ft=t&id=604195501411
