MacBook 30PIN不拆芯片直接工具

:此文章图片及文字为BIOS维修网站所有,请不要随意转载或用于其它商业目的;如要转载,请注明出处。

   MacBook air Pro iMac 免拆芯片读写BIOS直读工具,不需要拆焊芯片,接主板30PIN SAM口,直接对BIOS芯片进行读写操作。

   支持的机器型号
    MacBookAir A1465 A1466 A1502 A1398
    MacBookPro A1278 A1502 A1398
    Macmini Macpro iMac
    Macbook air pro imac macmini macpro主板带有30PIN SAM接口都可以使用

    对于此类主板,其实APPLE已经留出了针对BIOS读写的SAM座,通过此座就可顺利读写BIOS数据,而不需要拆机。为此BIOS维修网站开发制作了针对30PIN接口的在线读写工具。

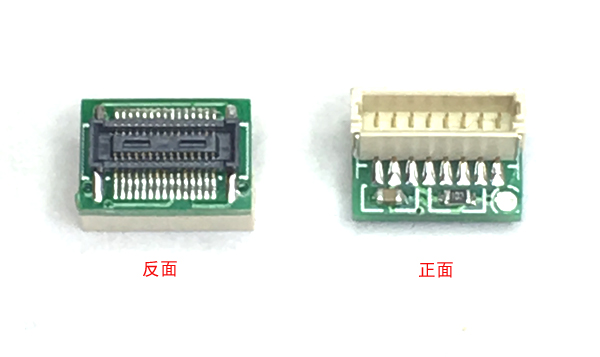

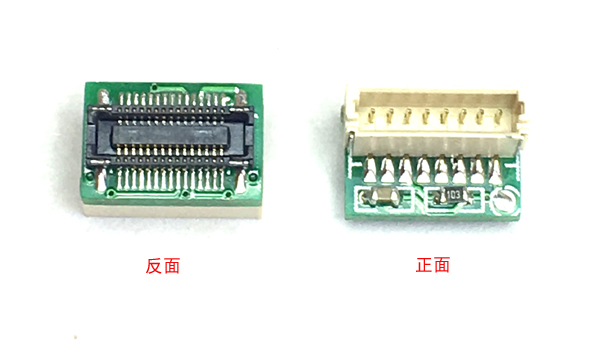

    读写工具分为主板SAM联接座。如下图:

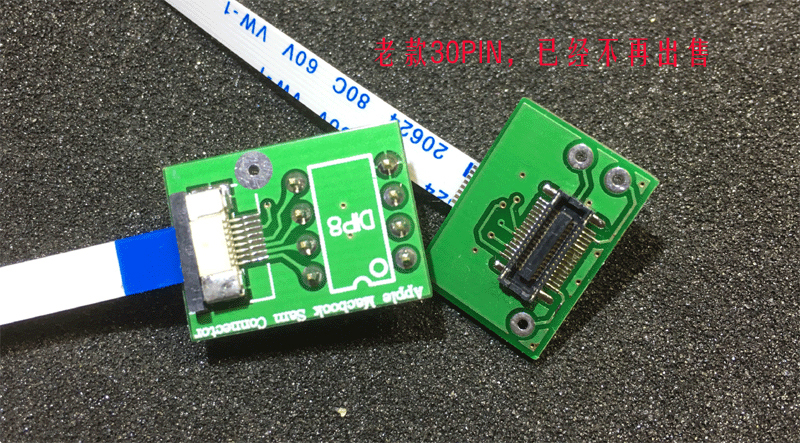

   编程器联接座:

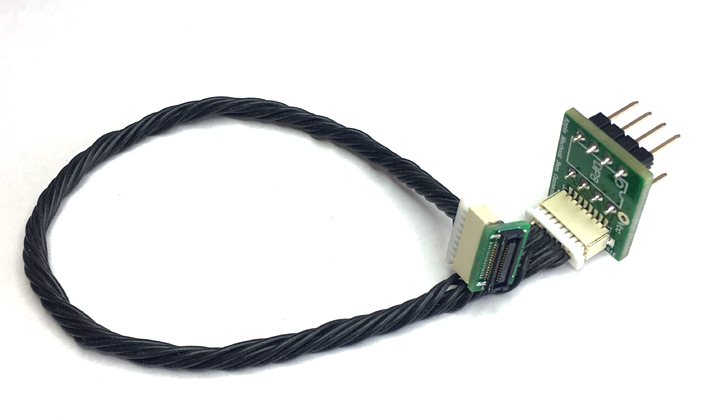

    中前通过FPC软排线联接:

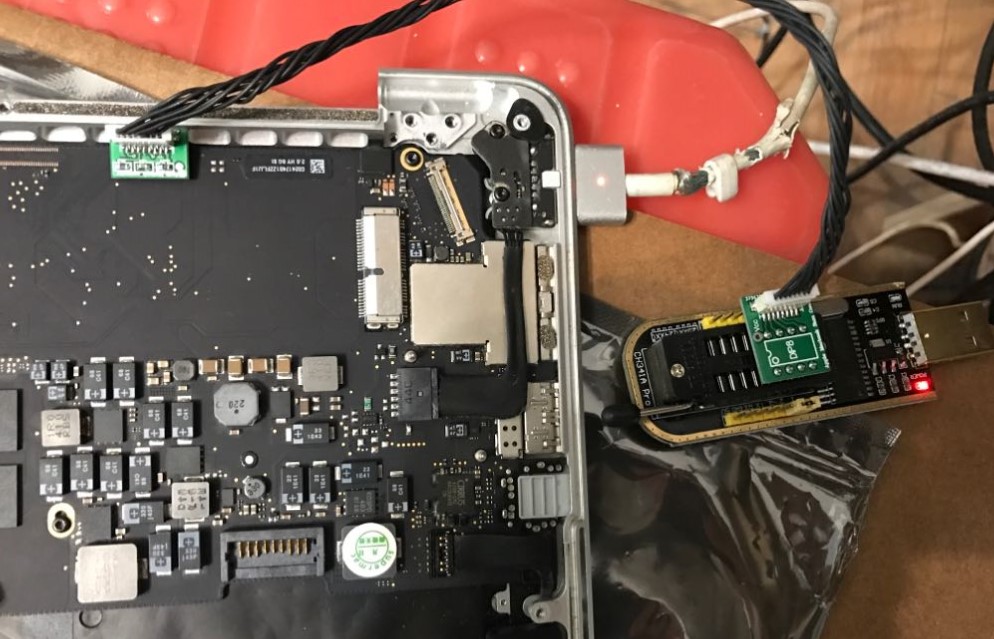

    读取时,一端接主板SAM口。一端接编程器DIP锁紧座,读写时需要给主板加电,简单只要将电源适配器接在主板上即可。也可使用维修电源,单独给芯片供电。读写过程与普通BIOS芯片读取一样,这里就不做介绍了。

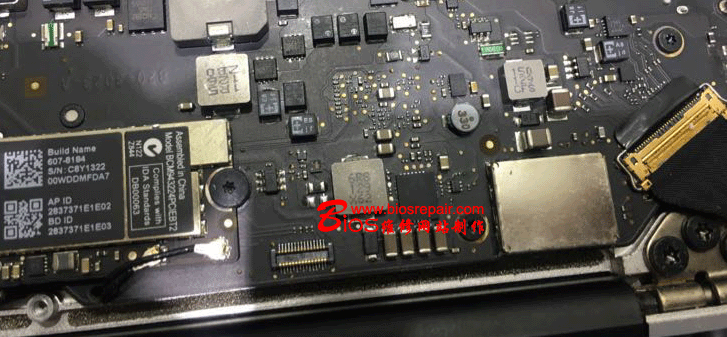

    对于主板SAM口1脚判断,由于主板上SAM口没有标识1脚,也没有限位,所以要确定一下SAM 1脚位,用万用表测试一下即可,其1脚接VCC PP3V。判断好1脚,将工具SAM接头对应插上即可。

    购买联接:https://item.taobao.com/item.htm?spm=a1z09.8149145.0.0.2f40ff2afE2fuY&id=543755940834&_u=joqcik0bd7
