苹果A1534 BIOS不拆芯片直接工具 |
|
|

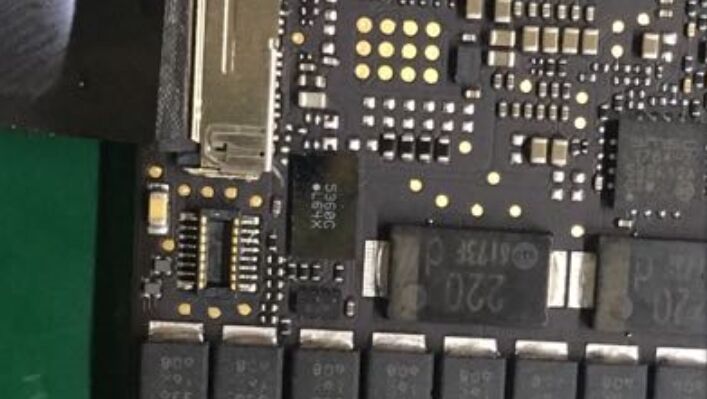

APPLE MAC A1534笔记本，BIOS芯片采用WLCSP12或16脚封装，说白了就一晶体，芯片脚在芯片下面，与BGA类似。读写此类芯片，目前都是拆下芯片用编程器读写后，再焊回；这对于维修老鸟来说，这都不是事；但对于刚接触维修的用户，那就很困难了 ；A1534 BIOS芯片如下图：

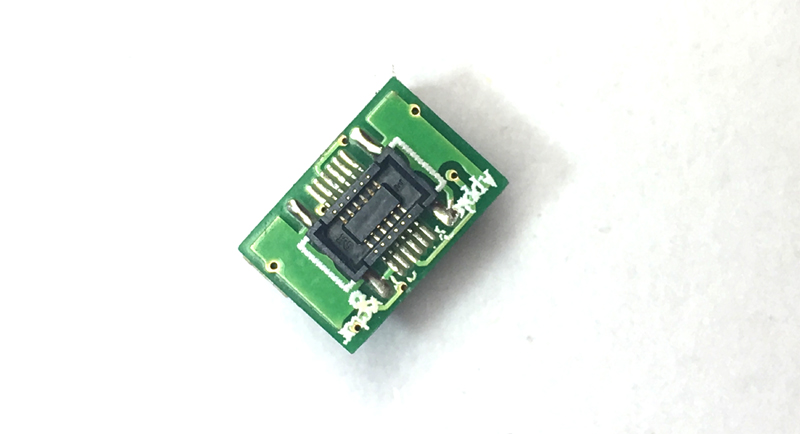

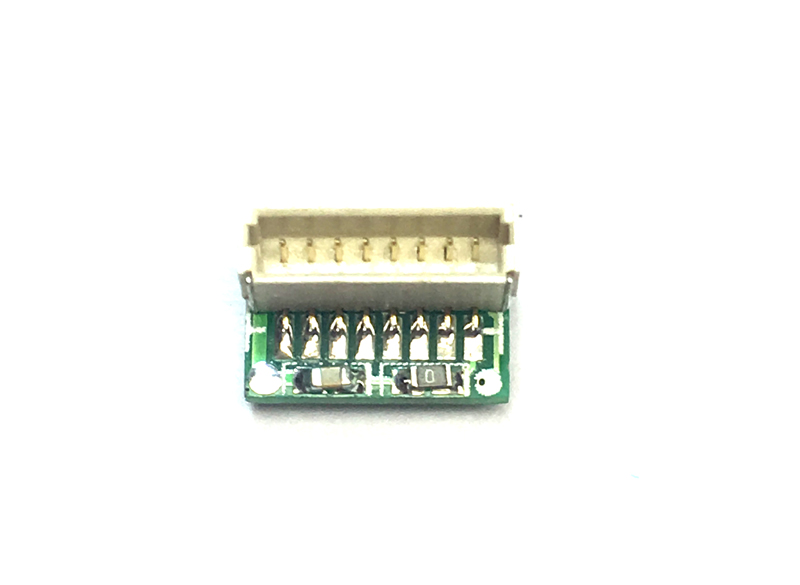

对于此类主板，其实APPLE已经留出了针对BIOS读写的SAM座，通过此座就可顺利读写BIOS数据，而不需要拆机。为此BIOS维修网站开发制作了针对A1534的在线读写工具 ，此工具同时支持最新的A1706 A1707 A1708等15年以后集成有12PIN SAM座的苹果笔记本。 读写工具分为主板SAM联接座。如下图：

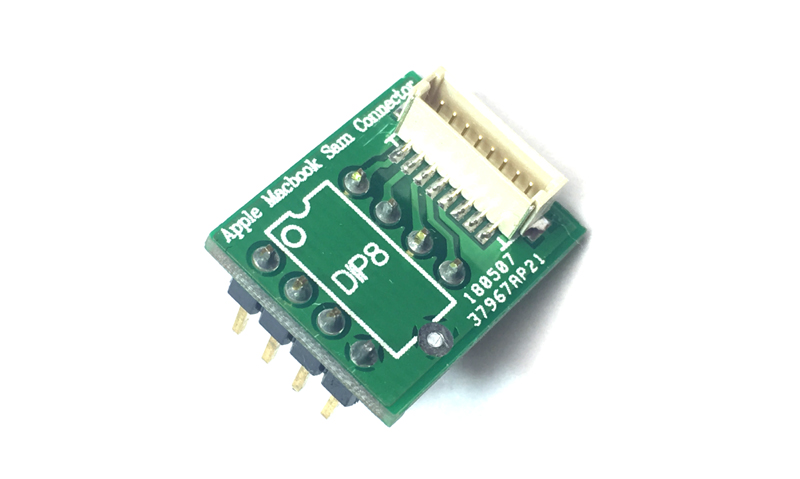

编程器联接座:
中前通过FPC软排线联接：

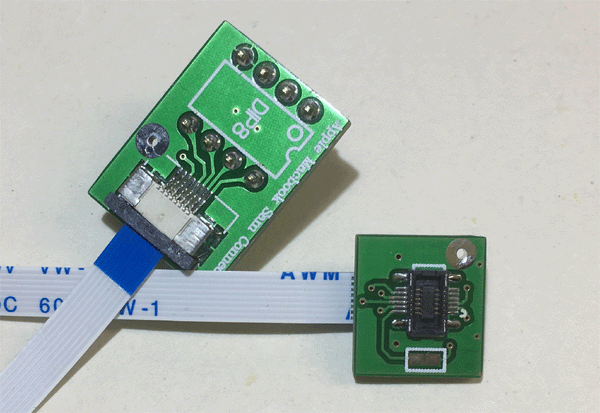

老款的直读工具，新款直读工具，接插件全部采用镀金接口，FPC排线改成1.0多股硅胶线，抗干扰性及稳定性更强。

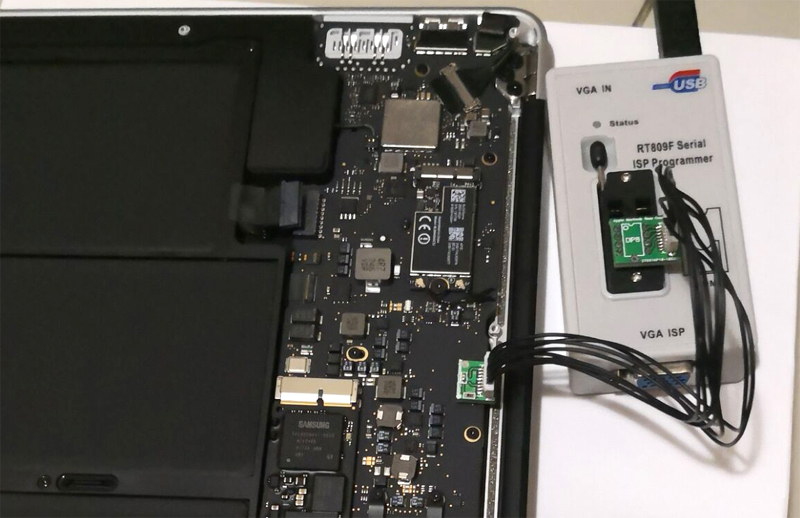

读取时，一端接主板SAM口。一端接编程器DIP锁紧座，读写时需要给主板加电，简单只要将电源适配器接在主板上即可。也可使用维修电源，单独给芯片供电。读写过程与普通BIOS芯片读取一样，这里就不做介绍了。 对于主板SAM口1脚判断，由于主板上SAM口没有标识1脚，也没有限位，所以要确定一下SAM 1脚位，用万用表测试一下即可，其1脚接地。判断好1脚，将工具SAM接头对应插上即可。 目前此读写工具，支持A1534及最新版本的A1706 A1707 A1708新款苹果笔记本等。 购买联接：https://item.taobao.com/item.htm?spm=686.1000925.0.0.4Z99ym&id=543488544249 |
|
