RT809F编程器读写EC KB9012

    KB9012QF A3 这个EC，实际就是个增强型8051单片机，常见于仁宝代工的笔记本主板，联想G580_E530_E430、华硕K45VD、宏基、HP等，TQFP128封装，密脚、无铅焊接工艺，内置128KB闪存，可以使用RT809F在线读写，好的主板可以备份EC程序，而在EC程序损坏或者更换新的EC芯片以后，可以使用RT809F在线写入程序(809F软件使用20140112及其之后的版本，在20140121及其之后版本上，增加了KB9012自动识别和自动频率调整功能。三星笔记本使用的EC KB9010脚位相同，选择KB9012也可以正常读写)。

双击图片，可看超大清晰图

    华硕K45VD EC KB9012QF A3在线读写接线定义

    联想G480_E530_E430 EC KB9012QF A3在线读写接线定义

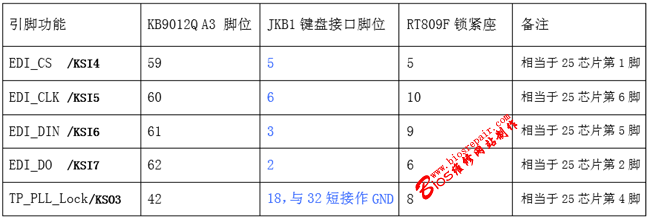

    这5根信号线，长度不要超过10厘米；除了直接飞线外，也可以采用扁平线从键盘接口联接；VCC：33脚  3.3V由主板自行供电。

    特别注意：有部分用户反映，读写KB9012时出错，提示无法进入引导模式，经检查，一般是EC的42脚KSO3忘了飞线到地造成的，可以从键盘接口对应的脚位飞线到地或者直接从EC的42脚飞线到地，通常就能解决问题；如果个别板子接好了这些线还是出错，请拔掉电源适配器，直接给EC供电脚外接3.3V再试。
    参考以上图示和定义说明，接好5根线，读写前先给笔记本主板加电（插上AC适配器，或者外加3.3V电压到EC的VCC脚）。

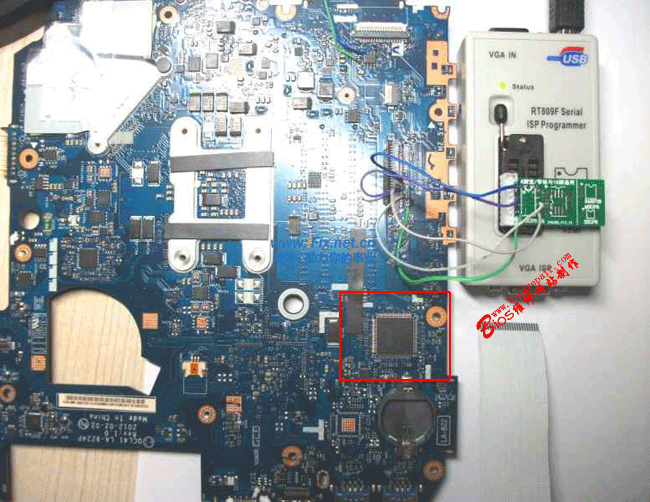

    使用联接线，按上述脚定义说明，与编程器对应脚联接，如下图：

   一、在线读取KB9012

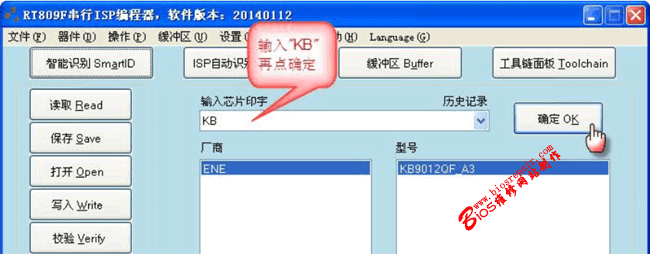

   1、按照以上图示和说明，接好5根线，读写前先给笔记本主板上电，选择KB9012型号，如下图：

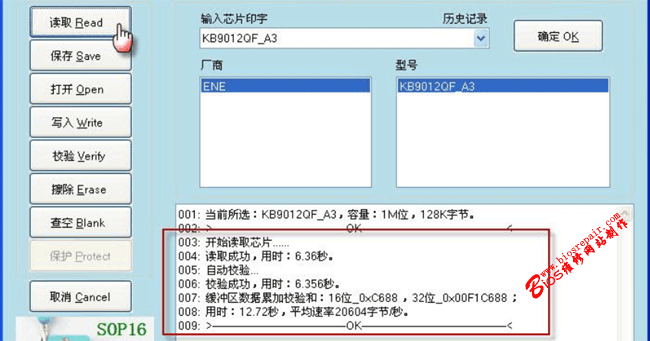

    2、点击“读取READ”，读取KB9012芯片数据到缓存区，如下图：

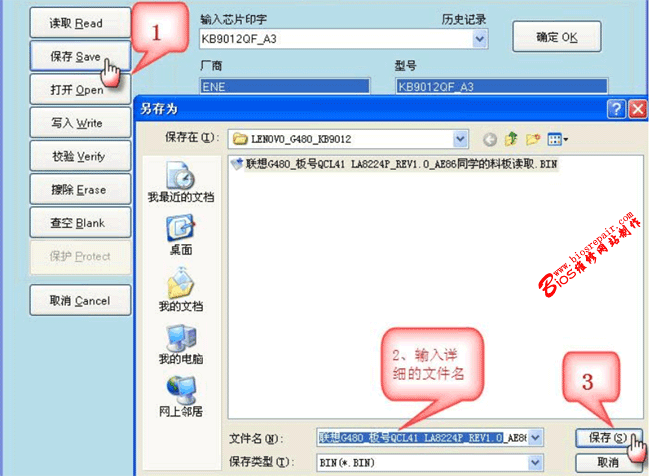

    3、将缓存中的数据，保存成文件，如下图：

    二、在线写入KB9012

    1、选择芯片型号，同上。

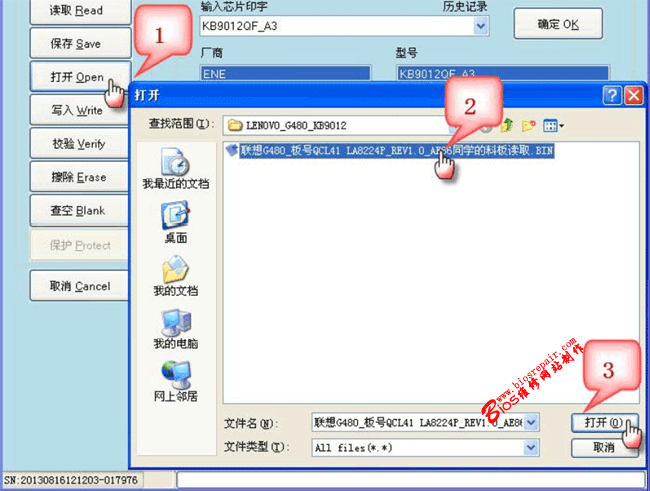

    2、打开需要写入的KB9012数据

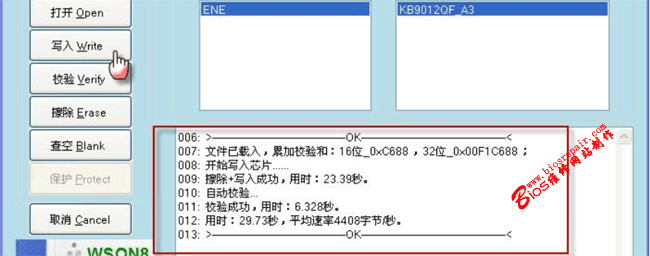

    3、点击“写入Write”，编程器会自动擦除、写入、校验，如下图：

    离线读写转接座制作及最小系统联接方法：

    一、供电与地：
    VCC: 9 22 33 67 96 111 125 ，连线到809F锁紧座的12脚，相当于25芯片第8脚；
    GND: 11 24 35 42(TP_PLL_Lock) 69(AGND) 94 113 ，连线到809F锁紧座的8脚，相当于25芯片第4脚；转接板上，VCC与GND之间接一个10uF电解电容和一个104片容。

    二、时钟：
    此芯片内置RC振荡器，不需要晶振也可以在线读取。

    三、复位：
    ECRST#: 37脚，接51K片阻对VCC，104片容对地，低电平复位电路。

    四、读写
    IO: EDI_CS/EDI_CLK/EDI_DIN/EDI_DO（59到62脚）分别引出接到809F锁紧座对应脚位。

    根据以上接线方法，可以做成离线专用烧录座或简易的转接板。
