RT809F编程器SPI芯片读写说明 |
|
|

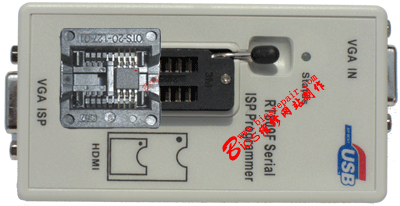

使用RT809F编程器，编程SPI芯片时，要先根据自己的芯片封装，使用对应的转接座，插到编程器DIP锁紧座上，如下图：

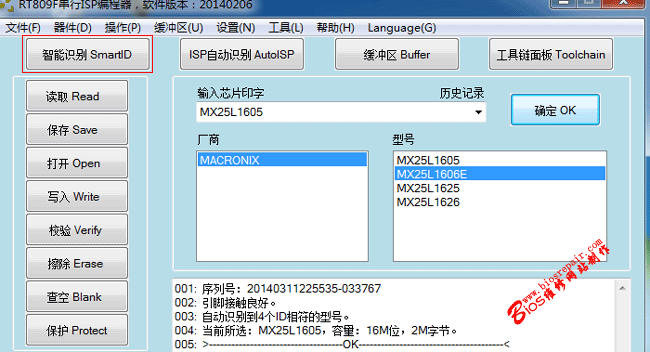

芯片安装好后，运行RT809F编程器驱动，选择“智能识别SmartID”，驱动会自动识别出芯片的型号；如果检测出多个芯片型号，可根据自己的芯片实际型号选择，如这里编程的芯片是MX25L1606E，点确定OK，如下图：

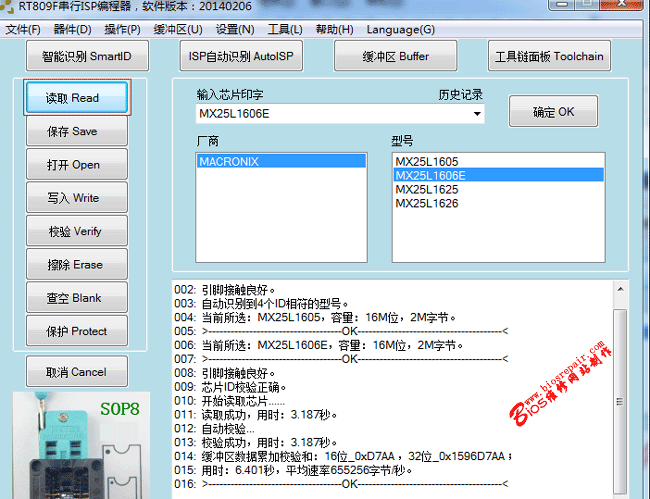

备份芯片中数据，点击驱动“读取READ”，编程器会将芯片中的数据，读取到缓存中，如下图：

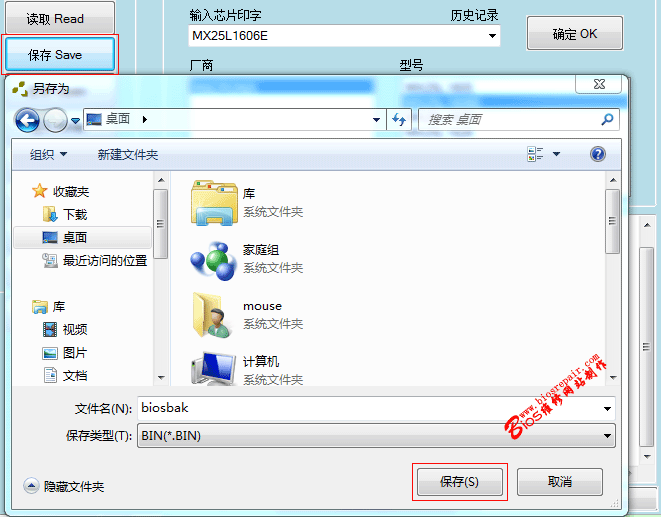

读取完成后，还需要将缓存中的数据保存成文件，点击“保存SAVE”，在弹出的保存界面中，输入文件名，这里输入BIOSBAK，点保存确认。

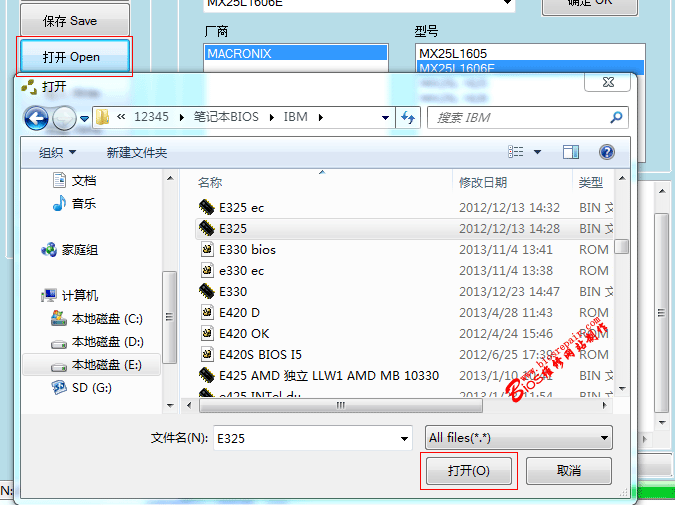

如果需要写入新数据，点击“打开OPEN”，选择需要写入的BIOS文件，如下图：

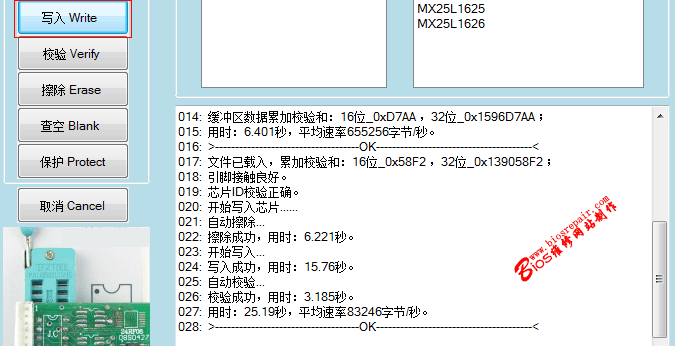

文件调入后，选择“写入Write”，编程器将自动擦除、写入、校验芯片。如下图：
|
|
|
