联想E535 E420 E425 G580等机型KB9012读写 |
|
|
联想G580_E530_E430_E420_E425_E535等机型，使用QFP128封装KB9012 EC芯片，可以使用RT809F在线读写，好的主板可以备份EC程序，而在EC程序损坏或者更换新的EC芯片以后，可以使型用RT809F在线写入程序；其KB9012脚定义如下图：

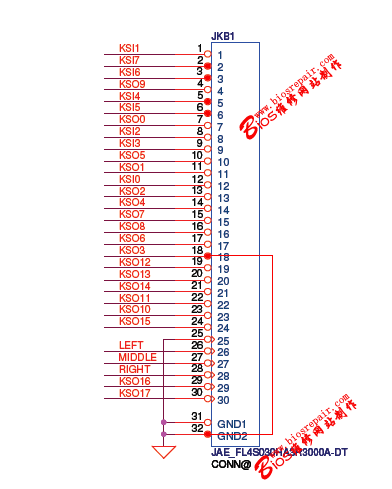

以上机器都可通过主板上的JBK键盘接口对应点，联接RT809F编程器直接对KB9012进行读写操作，JBK键盘接口如下图：

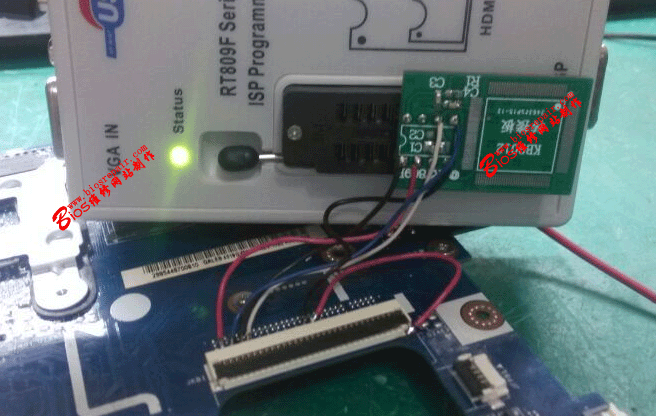

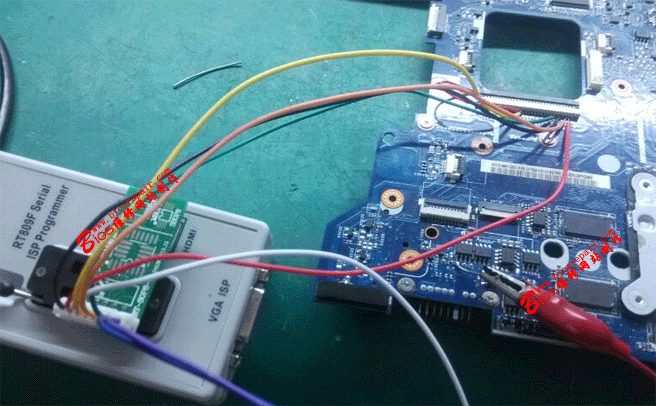

实际联接操作图片如下：
实际操作时，只要线联接正常，基本上都可顺利对KB9012进行读写的；但注意，在读写操作时，一定要给主板加电，主要是给KB9012芯片加电的。
|
|
|
