DELL L521 5520等机型KB9012读写操作 |
|

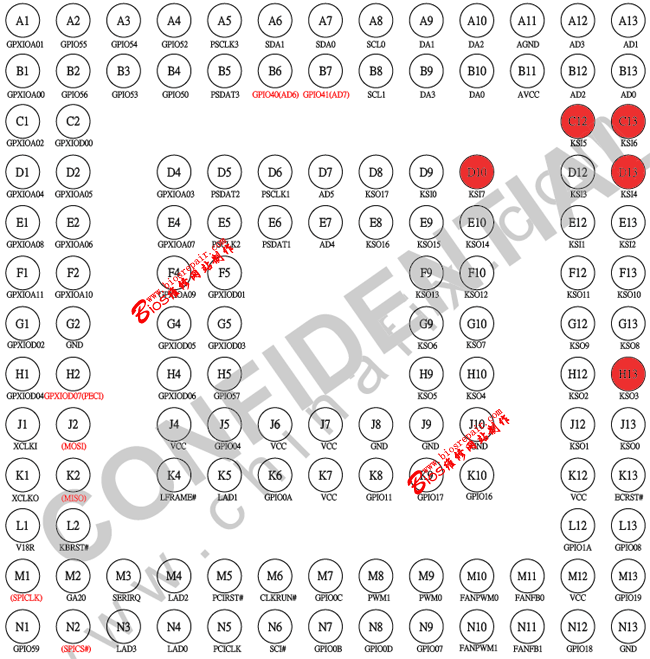

DELL部分机器,使用KB9012 IO EC有BGA封装和TSOP128封装的两种芯片,如XPS L521使用BGA封装的,5520使用TSOP128封装的;根据芯片主板上对应点的判断,及主板图纸注示;对于BGA封装的KB9012,还是可通过键盘JKB接口相应点,使用RT809F编程器进行数据读或写的。 KB9012 JF BGA封装脚定义如下图:

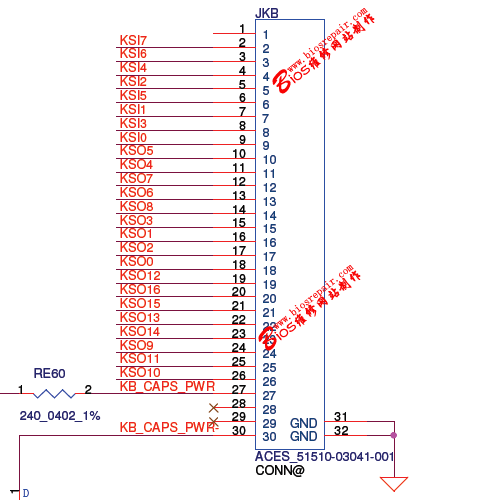

JBK键盘接口定义:

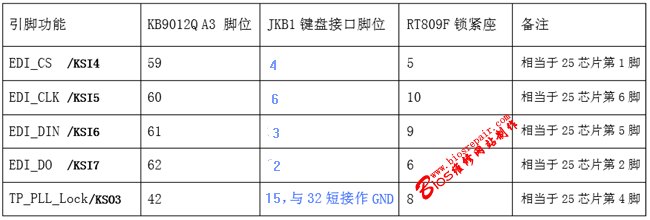

键盘JKB接口与KB9012芯片及编程器转接座对应图:
|
|
|
