AMI BIOS相关模块说明 |
|

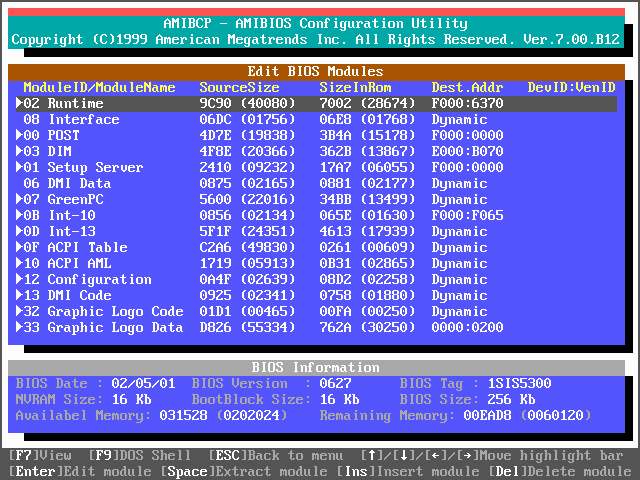

| AMI的BIOS模块可以用AMI提供的模块分析、添加程序AMIBCP.EXE来浏览和修改。用AMIBCP.EXE程序打开一个BIOS文件，选择“Edit BIOS Modules”项，就可以看到BIOS中的各个模块，关于各模块的详细定义见表2。 |
 |
| 表2：AMIBIOS内部模块ID、属性与模块用途 |
模块名称 |
ID号码 |
可否修改 |
是否压缩 |
模块用途 |
INIT |
否 | 否 | 从Reset跳入点开始的Boot Block程序代码 |
|
NVRAM／ESCD |
否 | 否 | FlashEPROM的GPNV区域，存储系统组态数据 |
|
POST |
00h |
否 | 否 | POST程序代码 |
Setup Server |
01h |
否 | 是 | AMIBIOS设置服务器端 |
Runtime |
02h |
否 | 是 | BIOS功能函数／常驻的程序代码 |
DIM |
03h |
否 | 是 | Device Initialize Manager（装置初始化） |
Setup Client |
04h |
可 | 是 | 提供AMIBIOS设置画面的接口程序 |
Remote Server |
05h |
可 | 是 | 搭配远程遥控除错系统 |
DMI Data |
06h |
可 | 是 | 数据区 |
Green PC |
07h |
否 | 否 | 符合APM规范的节电管理程序 |
Interface |
08h |
否 | 是 | BIOS模块压缩／解压子程序模块 |
MPS |
09h |
可 | 是 | 多重处理器起始模块 |
Int-10 |
0Bh |
可 | 是 | BIOS文字／绘图等显示处理模块 |
ROM-ID |
0Ch |
可 | 否 | 记录ROM ID与相关信息的模块 |
Int-13 |
0Dh |
可 | 是 | BIOS软盘／硬盘／光驱读写形式 |
ACPI Table |
0Fh |
可 | 是 | ACPI规范控制表格区 |
ACPI AML |
10h |
可 | 是 | ACPI的AML句柄存放区域 |
P6 Micro Code |
11h |
否 | 是 | Intel P6处理器微码修补模块 |
Configuration |
12h |
可 | 是 | 系统组态显示模块 |
DMI Code |
13h |
可 | 是 | DMI控制程序码模块 |
PCI AddOn ROM |
20h |
可 | 是 | PCI适配器ROM程序代码模块 |
Multilanguage |
21h |
可 | 是 | 多重语言控制模块 |
Font DataBase |
30h |
可 | 是 | 中文（双位语系）字形数据模块 |
OEM Logo Data |
31h |
可 | 是 | 屏幕右上方OEM商标画面模块 |
Graphic Logo Code |
32h |
可 | 是 | Silent Boot，OEM全屏幕画面处理程序 |
Graphic Logo Data |
33h |
可 | 是 | Silent Boot，OEM全屏幕图形文件数据模块 |
Virus |
36h |
可 | 是 | TCAV杀毒模块 |
| 以上每一个模块，事实上是由好几个甚至几十个编译过的＊.ASM、＊.OBJ等文件所连结而成，至于每个模块会参考到那些＊.ASM、＊.OBJ或其它文件，这由是由AMI当初设计的一连串编译维护批处理文件，如MAKEBIOS.BAT，MAKEALL.BAT，以及位于芯片层的几个＊.MAK维护文件，依照不同的芯片组特性，以及IO.BAK
OEM.AMK等文件中字段／标识位的控制来决定，模块内会牵扯到＊.ASM、＊.OBJ等文件内容是随时有变动的。 BIOS模块中，INIT、NVRAM／ESCD、POST以及INTERFACCE这四个模块是属于开机最初被执行的模块，也是所有BIOS模块中，唯一以非压缩的程序代码形式（Un-copmressed code）存储于ROM中，也就是说BootBlock的程序代码跟存储在FlashROM的程序代码完全相同的，而其它模块在编译／连结完成后，要做模块总联接成一块BIOS ROM之前，事实上都是先经过压缩处理，然后才写回BIOS ROM文件中。 |
BIOS中，不同的模块具有不同的功能。象SYSTEM BIOS项和扩展BIOS程序项等模块，是BIOS中的核心模块，不能做任何改动；有些模块，如开机画面、能源之星图标等，可有可无，如果该模块删除，开机后就不显示图案，如果更换此模块所代表的图案，开机后便能显示不同的画面。更换BIOS模块的原理相当简单，但实际操作起来，还是存在许多问题的，其中三个主要的问题就是：
我们先看第三个问题，它的解决方法很简单，把修改过的BIOS文件使用刷新程序写入到BIOS芯片中，如果一切正常的话，重新开机就会使修改生效；第一个问题，我们可以从表1和表2中查到AMI BIOS及AWARD BIOS中各个模块的含义，如果不知某个模块的功能，最好不要随意修改它。第二个问题，解铃还需系铃人，既然BIOS程序码是由Award（AMI）公司写的，最终还是要用Award（AMI）所提供的工具程序，才能安全地修改、删除、增加BIOS模块。对于Award的BIOS，其修改工具程序就是CBROM.EXE。CBROM.EXE的具体用法，可以用CBROM/？格式来查询。实际上，CBROM.EXE不只能显示BIOS的内容，它还可以分离或替换BIOS中的内容；AMI BIOS的修改工具就是AMIBCP.EXE。
|
