再谈“给你的主板换脑”是否可行 |
|
|
－－－作者：耗子 |

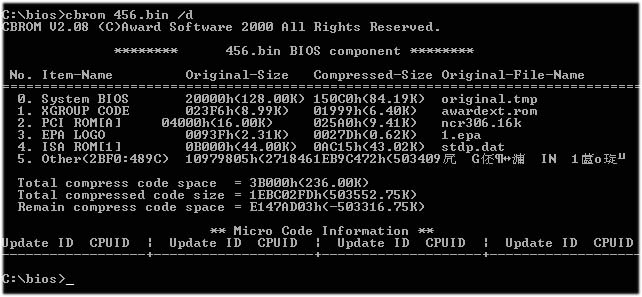

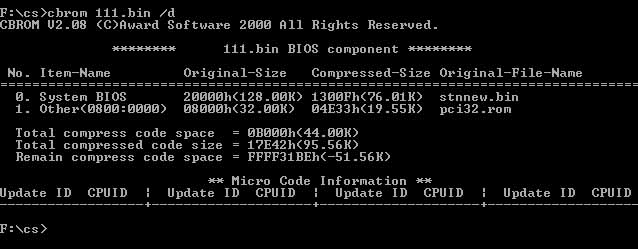

| 在浏览了“微型计算机”2002年第六期的“DIYer经验谈中“给你的主板换脑”一文后，由于笔者也对BIOS有浓厚的兴趣，因此，在看完文章后，马上对文章的可实性进行了测试。 首先用编程器对文件进行测试，将1M的文件强制写入到2M的芯片中（此时写入2M芯片的低端128K），然后再备份出2M文件，用CBROM测试，显示文件剩余空间为负数（图一）。（详情请游览网站2002／3／26＜谈1M的BIOS文件是否可改为2M的BIOS文件 ＞）
|

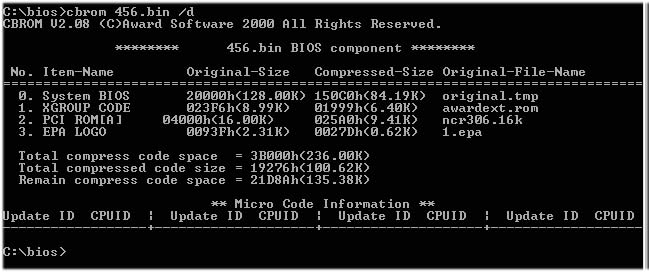

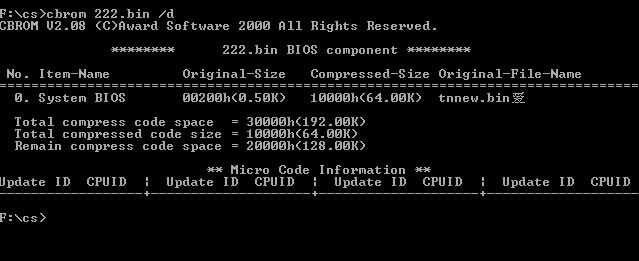

| 但由于作者是在主板上测试的，因此笔者找到一块1M芯片的旧主板（古董级主板），按照作者的步骤一步步操作，保存后果然得到了256K（2M）的BIOS文件，用CBROM测试，显示多出了128K的空间，而且文件显示正常，没有乱码（当然用CBROM能正常显示，还不代表此文件能用）（图三）。于是接着将保存的2M文件写入到2M芯片中，开机后顺利进入系统。但是由于这一切是在“热插拔”的条件下进行的，而且是用1M芯片启动的，为了排除一切影响，保证测试的正确性。于是笔者又将2M芯片拔下，用编程器将保存的2M文件写入到2M芯片中，插入到主板上，开机正常。
|
|

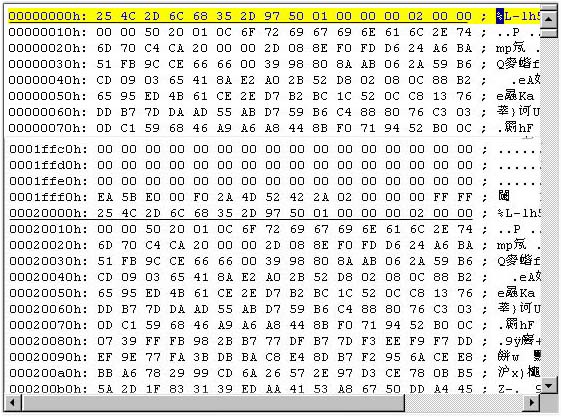

笔者于是带着这样的疑问，将开始保存的能正常使用的2M文件用“UltraEdit-32”16进制编辑软件打开，在仔细查看后，发现了问题。原来这个2M文件是由两个完全相同的1M文件组成的，也就是在原1M文件的尾部又将原文件复制了一下（图五）。从图五中可以看出，第二个1M文件从20000H开始，与00000H文件开头字节是一样的（第一个1M文件到1FFFFH结束）。这是什么原因呢？笔者认为，这是由于机器启动时是用1M文件启动的，而且机器启动进已将BIOS文件调入到缓存中，而后我们又用“热插拔”将1M文件写入到2M芯片中；由于是将1M文件写入到2M芯片，按照芯片的特性，在将1M文件写入到2M芯片中，是将1M文件写入到芯片的高端128K（由于芯片的地址线A17为高电压，如是低电压，则写入到低端128K，但芯片的读写也只能是128K了，也就是说无法使用2M空间。）当我们备份时，是将芯片中的高端128K文件写缓存中低端128K（启动时1M芯片的BIOS文件）一起保存为2M的文件，因此保存的2M文件是由两个完全相同的1M文件形成的。
|
| 但为什么刷入到2M芯片中，却可以正常使用呢？笔者认为，这是由于将2M文件写入到芯片中后，这相同于将两个1M文件分别写入到2M芯片的低端128K和高端128K。而主板在读取时，无论读取的是低端128K或是高端128K，都可以完整的读取一个128K文件，主板其实还是用1M芯片启动的（由于2M芯片的A17为高电平，因此主板此时读取的为高端128K）。为了验证笔者的想法，笔者用编程器将1M文件分别写入到2M芯片的高端128K和低端128K，插入到主板上顺利的启动了机器。看来笔者的想法是正确的。 笔者没有就此结束实验，为了验证用“热插拔”得到的2M文件是由两个完全相同的1M文件组成的，笔者又用“UltraEdit-32”编辑软件打开此主板保存的128K BIOS文件，然后将光标移到文件的开始，也就是000000H处，然后点击“文件-->特殊功能-->插入文件-->再次选择刚才打开的BIOS文件，将文件插入后，此时文件的容量即为3FFFFH（256K），然后点击另存为，保存文件后，同样得到了256K文件。用CBROM显示正常，写入到2M芯片后，可以正常开机，但加入“捷波恢复精灵”模块后，同样显示剩余字节为负数，而且数据区乱码。与“热插拔”得到文件一样。 因此，笔者认为将1M的BIOS文件用以上方法得到2M文件是无法使用的。原作者想法（理论）是有一定道理的，也是有创意的。但是理论只有跟实际相结合，才可能得到正确的结论。 笔者同时也有一事不明，那就是为什么2M文件由两个1M文件组成，但显示剩余空间却多出了128K，而不是显示两个1M文件的内容呢？如那位网友了解其中的内涵，请到笔者的小居www.biosrepair.com与笔者一叙。 |
