使用BIOS Patcher便主板自动
增加支持大硬盘和新款CPU

:此文章图片及文字为BIOS维修网站所有,请不要随意转载或用于其它商业目的;如要转载,请注明出处。

  主板不支持大硬盘和新款CPU的解决办法,电脑报以往有许多文章介绍过,都是手动对BIOS文件进行修改,修改时需要有一定的技巧,并且实现的功能也比较单一。BIOS Patcher(下面简称BP,下载地址:http://www.biosrepair/bioslogo/bp.rar)是一款多功能的软件,俄罗斯网友制作,HTTP://rom.by。可以为老主板添加支持新款CPU及大硬盘的功能;能发现和修改系统BIOS错误(遗憾的是,目前它只支持AWORD BIOS),也能添加或开启一些新的特性,比如你的BIOS里已经有的,但被主板制造商关闭了的功能。最新版本的BP支持1Mbit (128kB)、2Mbit (256kB)、4Mbit (512kB)容量的BIOS;从Award 4.5x到Award(Phoenix) 6.xx版本都支持。


一、BIOS Patcher的使用方法:

我们使用的AWARD的BIOS,是由多个压缩的模块组成的,BIOS的模块结构,我们使用AWARD提供的CBROM软件就可以看到,每个模块采用的是古老的LHA(DOS下的一个压缩解压缩软件)压缩方式。BIOS采用模块化结构,使得厂家可以对BIOS升级时不必进行大的修改,把修改的内容写到一个新的模块中,添加到BIOS中即可。BP软件对BIOS进行分析时,它首先把每个模块进行解压缩,释放到内存中,然后扫描代码中有没有存在所谓的BUG,如果有,就进行修改。最后,把所有要修改的代码写到一个新的模块中,添加到BIOS中。因此,实际上,BP软件的运行,少不了我们前面提到的CBROM软件和LHA软件。我们介绍的4.00.7.1版本的BP软件,程序中已包含CBROM和LHA软件,不需要另外下载。BP软件的运行格式(必须在纯DOS模式下工作!):bp BIOS文件名 [/选择参数]

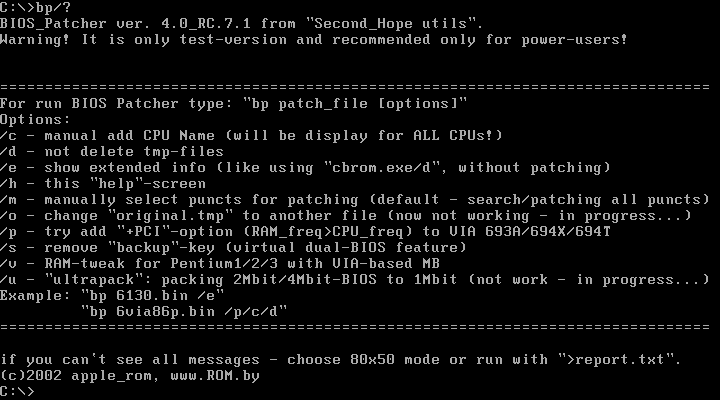

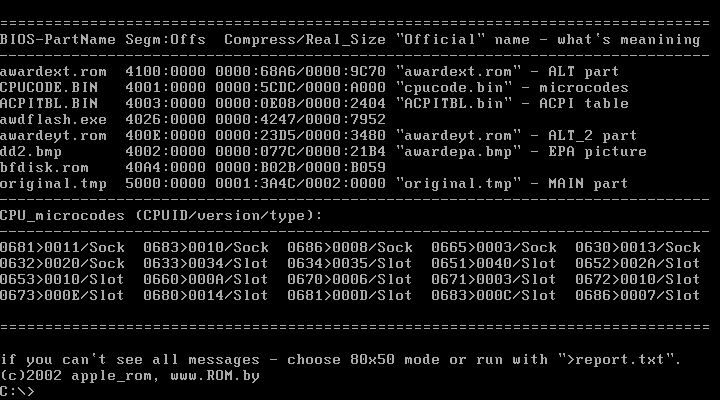

  可以选择的参数如下: /c 手动添加CPU特征代码(将显示所有的CPU类型); /d 不删除临时文件; /e 显示附加信息(就象使用cbrom /d那样,不进行BIOS修正); /h 显示帮助内容; /m 手动选择要修正的种类(默认的是查寻、修复所有错误),(在BIOS空间不够时建议用这个选项); /o 把临时文件original.tmp改为另一个文件(现在不能用这个选项,还在开发程序) /p 尝试为VIA 693A/694X/694T主板增加内存频率=外频+PCI频率的选项(内存异步,让内存频率比CPU的外频高); /s 移除“备份”(虚拟的双BIOS特性),(这里所说的双BIOS大概是说Patcher并不对原BIOS作大改动,需要时还可以恢复原有的BIN文件) /v 为VIA的Pentium1/2/3提供RAM-tweak功能; /u 超级压缩,把2M/4M BIOS压缩为1M BIOS(一个很有用的功能,程序开发中,现在不能用这个选项) 比如:在DOS下输入bp 6130.bin /e(6130.BIN是要修改的BIOS文件名),可以象使用CBROM软件一样观察BIOS的结构。



  二、修改BIOS,支持最新的CPU类型


  在添加CPU方面,BIOS Patcher支持的CPU插槽形式有Pentium、Socket5、Socket7、SuperSocket7、Pentium II/III、Socket8、Slot1、Socket370 (PPGA/FC-PGA/FC-PGA2)、AMD K7、Slot-A、SocketA、Pentium 4 (Socket423/Socket478)、Asus 标准BIOS的打包模式(CUSL/TUSL系列主板)等;它能够增加并支持的CPU的类型有:AMD K6/K6-2/K6-III/K6-2+/K6-III+、Intel Pentium Pro/Pentium II/Pentium III/Celeron、AMD K7/K75/Athlon/Duron/Athlon 4/Athlon MP/Athlon XP、Intel Pentium 4/Celeron-478 等。这意味着,从586一直到现在的P4主板,它都可以很好地支持;在这里,支持意味着,经BIOS Patcher修改过的主板BIOS,不仅在开机时可以正确显示CPU的名称(显示CPU内核名称并且能改正错误),还能够修正二级缓存初始化错误,前端总线,倍频,以及支持不同线程。

  当然,该软件也并不是万能的,有一个前提是,你的主板在工作电压、外频及倍频方面,是能够支持新款的CPU的,但是旧款的BIOS中的相关设置参数没有打开,主板说明书上却没有对此做出说明,主板厂商也没有为此推出新款的升级文件,以致于安装新款的CPU后,开机显示的CPU名称、频率等不正确,CPU工作也不正常。如果主板硬件本身并不能支持新款的CPU,你再怎么修改也没有用,同时,使用BP软件对BIOS进行修改后,只是把相关的参数设置开关打开了,并不是说你不需要调整主板的硬件设置,比如电压跳线、外频跳线什么的。


  修改实例

  1:
华硕的P2B主板(版本1.10),不支持CII800。搜集到的关于该主板上CII CPU的资料,最高只能支持到CII533或者566,华硕的厂家介绍中,也指出P2B在版本1.12和BIOS 1.13.004以上才能支持CII800。下面我们就用BP软件对其进行修改,以支持主板上CII800:

  1、使用华硕的刷新程序备份主板BIOS,备份的文件名为:bios.bin,把该文件和BP软件放在同一目录中。

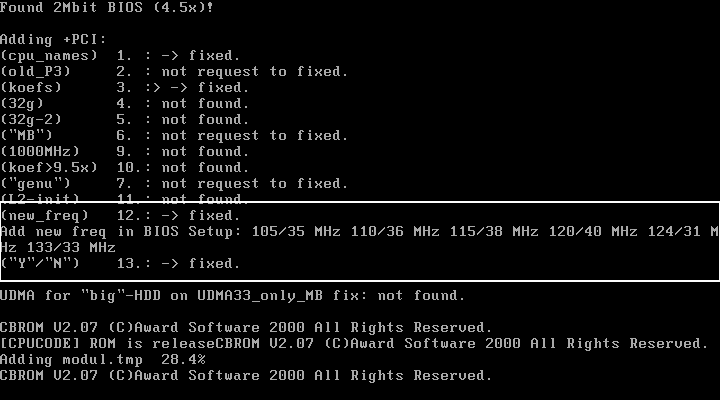

  2、使用BP软件对该主板BIOS进行修正:在DOS下输入命令:BP bios.bin(回车),BP程序自动对BIOS进行修改,并向BIOS中添加相应的模块。从图中可以看出,BP软件修正了BIOS中的频率错误,并在BIOS设置中增加了从105-133Mhz的外频。
  3、把修改后的BIOS文件写入到主板BIOS芯片中,重新开机,已能正确显示CPU的型号、频率等信息,进入系统,使用也正常。

  对于更老的主板,在使用中发现,由于硬件上的的限制,想上CII、CIII,BP软件的作用并不大



  三、在支持大硬盘方面
BP软件能够修改BIOS,支持大于137 Gb的硬盘。这对于使用老主板的用户来说,无疑是一个惊天动地的好消息。 磁盘驱动器的I/O结构是建立在早先的DOS-BIOS (磁盘操作系统-基本I/O系统)的分层结构上,通过调用磁盘读写中断INT13,激活BIOS的磁盘服务来执行数据传输。由于计算方法的不同,不同版本的BIOS,有528M、2.1G、4.2G、8.4G和31G等容量的限制。新版的BIOS采用了扩展INT 13工作方式,实现了在ATA总线基础上支持大硬盘的功能。但是如果扩展INT 13不能工作或工作不正确,结果不是硬盘不能全容量使用,就是硬盘不时出错。BP能自动侦测主板BIOS并通过修改相关的模块,使用修改后的BIOS,随主板的不同,最大可以支持到137.4 Gb。


  修改实例2:
使用BP软件,修改同维MVP3主板,支持大硬盘。同维的MVP3主板,不支持60G的硬盘,60G的硬盘只能认出31G。在同维的网站,已找不到新版本的刷新程序,只好使用BP软件对其BIOS进行修改。

  1、使用BIOS刷新程序AWDFLASH.EXE备份主板BIOS文件,假设为bios.bin,把该文件和BP软件放在同一目录中。
  2、在DOS下使用命令:BP bios.bin(回车),BP程序自动对BIOS进行修改,并向BIOS中添加相应的模块。从图中可以看出,BP软件修正了BIOS中的支持32G硬盘的一个错误、65G硬盘的两个错误和在UDMA33模式下支持大硬盘的一个错误。
   3、刷新BIOS,把修改的BIOS文件写入到主板中,重新开机,进入CMOS中,正确认出了60G的硬盘,使用正常。

  四、BIOS Patcher的其它功能 BP软件还能添加更多的BIOS特性设置选择,例如让主板增加支持ASYNC型的内存;为VIA的693A、694X、694T提供内存频率=CPU外频+PCI频率的选项;为更老的VIA 693 and less提供内存频率=CPU外频-PCI频率的选项,并提供内存的2路/4路交错,最短访问时间(2-2-2-5-2), IOQ Depth (8) 等等;BP还能改变了AWARD 4.5版BIOS退出BIOS时的默认选择从N改成了Y,缺省时间改为2003,为那些希望主板变得尽善尽美的人修改了其它常用的小地方;打开BIOS原来隐藏的菜单,例如为藏有Hyper-Threading选项的P4主板BIOS打开了这个选项,在BIOS设置中就能够对任意的P4 CPU的相关参数进行设置。



  五、程序下载

  BIOS Patcher,BIOS修改程序,使修改后的BIOS能够支持大硬盘和新款CPU。

  4.00.7.1版本 下载一   下载二
