使用RTL-8139网卡制作硬盘还原卡
            －－修改过程及步骤

网络还原卡的制作如下：

1. 把网卡插在主板上，修改网卡串行芯片中的内容。（写入我们提供的卡号及MAC号）
2. 把网卡启动芯片按正确的方向，安装到网卡上的ROM芯片插座中，注意二者的缺口方向要一致。
3. 安装网卡被控端的程序。
4. 安装网卡主控端的程序。

具体修改方法如下：

一、网卡串行芯片的修改：

  对8139串行芯片中的数据进行修改，才能使用。修改方法如下：

1、导出文件：在计算机中插入一块8139网卡（无须BootRom片）。利用pg8139.exe程序导出pci8139网卡中的93c64串行存储芯片的内容，存盘文件为8139x.map。命令格式为：
pg8139 /r /pci

2、修改MAP文件：修改存盘文件8139x.map文件的内容，此文件为文本文档，edit命令修改即可。在DOS状态下，输入命令：

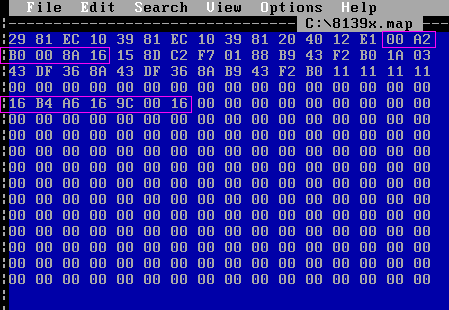

edit 8139x.map 出现如下画面：

  在上图中，从8139x.map的第一行倒数第二组数开始的六组数据，是网卡的mac号码，按我们给出的MAC号码修改；8139x.map 中第五行头7组数据，就是远志的ID，按我们给出的远志ID号码修改，注意，上面两组数据，二者必须对应使用才可。

3、写回MAP文件：把修改好的8139x.map文件写回到网卡中，命令格式为：pg8139 /w /pci

二、启动芯片：

  把我们提供的27C512．BIN文件，用编程器写到一片27C512芯片中。然后，把网卡启动芯片按正确的方向，安装到网卡上的ROM芯片插座中，注意二者的缺口方向要一致。

三、网络还原卡使用说明书：

   　说明书下载

四、网络还原卡的驱动程序：

　　第一次开机提示网络对网卡的主控端和被控端安装，进入系统，装好网络还原大师的被控端后重启没有任何提示了，就变成硬盘保护卡。装主控端有操作界面的，按提示进行即可。

　　主控和被控程序，都在下载的驱动文件中。运行该程序时，会提示是安装主控端还是被控端。

1、如果没有办法把网卡的ROM文件写到芯片中，也可以想法把此文件加到主板BIOS文件里。

具体操作如下：（以AWARD bios 为例子）

1.用 awdflash．exe 备份你主板的BIOS，比如保存的文件名为：bios.bin。

2.用 cbrom bios.bin /d 察看BIOS文件里的剩余容量是否大于50K

3.如果小于50K，则用 cbrom bios.bin /不重要的模块 release 来获得空间

4.如果大于50K，则直接用 cbrom bios.bin /pci 27C512.bin 来合成

5.最后用 awdflash bios.bin /py /sn 将文件刷到主板。

2、开机后，没有出现远志还原卡的界面

  出现这种情况，一般是由于开机时，系统没有自动寻找网卡上的启动文件。关机后，进入BIOS设置，把启动顺序改成网络启动（LAN）即可。

3、修改结束后，能够使用还原功能，但是网卡不能上网了。

  由于修改了网卡的mac，进入系统后，你必须重新安装一下网卡的驱动程序才行。

4、我安装了一台机器后，其它的机器，是不是要用软盘启动，才能对拷？

  不用，只要把网卡改成还原卡后，要对拷的机器，你不需用软盘启动，开机后，即可出现对拷画面。

5、远志还原卡的27C512．BIN文件用不用改

  不用改，直接把我们提供的27C512．BIN文件写入启动芯片，插到网卡上即可，该文件是通用的，每个网卡上的都相同。
