不同版本的修改和刷新程序
对BIOS的影响的原因

              －－作者：耗子

    不知广大读者在修改和刷新BIOS时，是否遇到过这样的现象。我们在使用一些不同版本的修改和刷新程序，对一些正常的BIOS文件却无法修改和刷新；而解决的方法是换用另一些版本的修改和刷新程序。那么这一切是什么原因造成的呢？可能不少网友不能解答这个问题，下面笔者就从修改、刷新程序的本身以及BIOS构造两方面来作一解答。

由于目前BIOS类型主要以AWARD BIOS为主，而且一些修改程序也多针对于AWARD BIOS。因此本文以AWARD BIOS修改程序CBROM和刷新程序AWDFLASH为例为作一说明（对于AMI BIOS的读者可能没有什么帮助，但刷新方面两种BIOS却是一致的）。

我们目前对BIOS修改，只是局限于将一些其它主板的模块加入到自己的BIOS中（或使用MODBIOS修改一些简单的文字信息）；在使用一些高版本的修改程序修改BIOS时（有些网友认为，修改程序的版本越高，修改功能和对BIOS的支持就越好），出现文章开头所叙的原因。主要是由于使用的CBROM的版本太高，而修改的BIOS文件的版本太低的缘故。我们知道，目前AWARD BIOS主要有4.51 和6.0两个版本，而不同版本的CBROM是针对不同版本BIOS的，这是因为不同版本的BIOS文件，其内部结构是大不相同的（这也是CBROM不断升级的原因）。

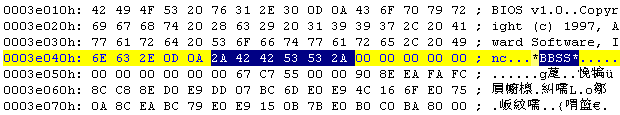

CBROM本身即为修改和压缩程序，我们在用CBROM加入新模块时，CBROM首先分析BIOS文件的大小，然后读取压缩区的边界值，读者可以自己用HEX编辑器查找2A424253532A（显示为＊BBSS＊）（图一），在找到的第一个值的那一行的倒数第三个字节的高4位的值为边界值，计算方式，文件的大小（bit）-10000，再将边界值放在第4位上即得（用此法可调控在CBROM中的显示的压缩区的可用大小）。至于文件首部的压缩代码，则由CBROM寻找-lh5-（图二），在SYSTEM BIOS后的压缩块开头处定位，一般为25（lzh文件规定此值表示文件头长度）读到FF后即认为代码已完。然后压缩即将加入的模块文件后（这就是我们看到的压缩百分比），将其放到剩余的相应空间中。

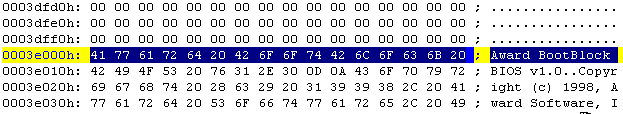

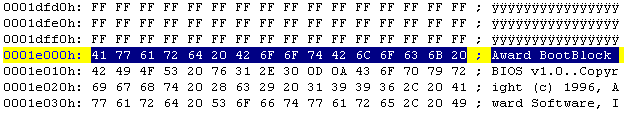

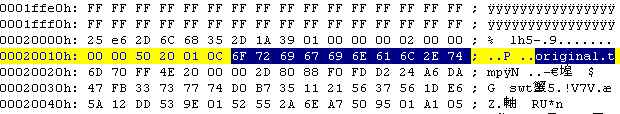

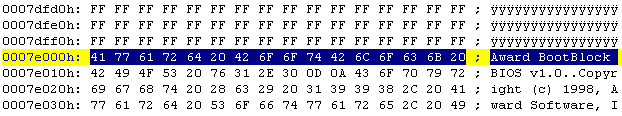

BIOS文件虽然只是一段被压缩的二进制代码，但不同版本的BIOS文件，其内部结构也是大不相同的，这也就造成了不同版本的CBROM寻址错误的原因。这是由于4.51版本的BIOS（也有1M和2M之分），其文件的SYSTEM BIOS必须在文件的1M处，因此1M文件的SYSTEM BIOS在00000H处（图三），2M文件的SYSTEM BIOS在20000H处（图四）；其文件名全为original.tmp，正常大小为128K（我们在用MODBIN打开BIOS文件时，其临时文件original.tmp即为解压缩的SYSTEM BIOS）；这一部分是BIOS文件的基础部分，其开头为-lh5-（一般为25H）。BIOS的BOOT区，1M文件在1E000H处（图五），2M文件在3E000H处（图六），这一点二者是对应的；BIOS文件的结尾的MRB*处，即是结束命令也是一条跳转命令。而6.0版本的BIOS（主要为2M、4M文件），其SYSTEM BIOS区，2M文件又是从00000H处开始，4M文件从20000H处开始（与1M文件大致相同，便寻址空间却发生的变化）（），BOOT区2M文件在3E000H处，4M文件的BOOT区在7E000H处（图七）。通过上面我们介绍的CBROM工作原理，我们不难发现，正是由于BIOS文件的寻址空间发生了变化，才使得不同版本的CBROM只能修改相对应的BIOS文件。

通过以上的介绍我们知道了，不同版本的修改程序针对不同版本的BIOS，是由于BIOS文件内部结构的不同，造成CBROM寻址错误所致。那么，平时我们在刷新BIOS时，使用的是刷新程序正确，而且BIOS文件也正确，但运行刷新程序；输入新BIOS文件的正确路径，系统提示是否保存备份BIOS时，我们选择“Y”确认保存时；或选择不保存“N”，系统提示是否刷新，我们选择“Y”确认刷新时；刷新程序却没有任何提示，而是直接退出，回到DOS提示符下，而换用一些其它版本的刷新程序，却可以正常刷新。难道这种情况（现象）也与BIOS文件的版本有关吗？

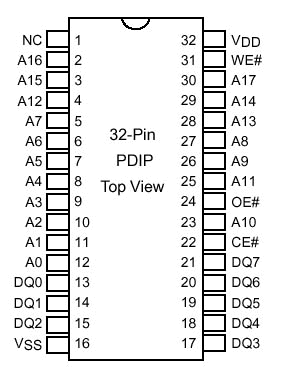

其实这主要与BIOS的载体，BIOS芯片有关（表面上不同版本的刷新程序只对应相应版本的BIOS文件，具体原因随后介绍）。对此，我们先了解一点BIOS芯片的知识。BIOS芯片作为BIOS的载体，主要是存储BIOS文件，而且保障BIOS文件能够在此内正常运行（这一点与磁盘不同，ROM芯片既可以存储又可以运行，而磁盘只能存储，不能运行；因为磁盘上的程序运行，是在内存中进行的）。BIOS芯片按类型可分为EPROM（如27系列）、EERPOM(28系列)、FLASH ROM（29、39等系列）。BIOS芯片（存储器）是通过外部接口（引脚）与系统交换数据的，外部接口（引脚）可分为：数据线、地址线、控制线、电源线（图八）。地址线用来确定数据所在的地址，数据线用来输入和输出数据。控制线包括CE、OE、WE；CE是片选信号，当CE为低电平时，芯片被选中；OE是输出允许，也是低电平时有效，当OE为低电平时，允许数据输出，也就是可以读取芯片中的内容，当OE是高电平时，输出被禁止，无法读取内容；WE为编程允许，也是低电平有效，当WE为低电平时可以对芯片进行编程（写入），当WE为高电平时不能对芯片进行编程。芯片无论是读取、擦除还是编程，都需要各种信号按一定的时序、一定的电平相互配合才能完成，控制信号时序是由编程程序来完成的。完成这段时序的过程，也称为刷新流程（其也是一段程序码，由生产厂家提供，同型号的芯片，虽然生产厂家不同，但是其刷新流程是一致的）。不同芯片，其控制时序不同，那么刷新程序又是如何识别芯片的型号呢？其实，每一种芯片，都有自己的标识，这就是芯片ID（也称为芯片的身份证），由于不同的芯片，有不同的ID，因此刷新程序就是通过读取芯片的ID，来分辨不同的芯片，同时根据其芯片ID来调用不同的刷新流程代码（控制程序），来完成对芯片的编程的。

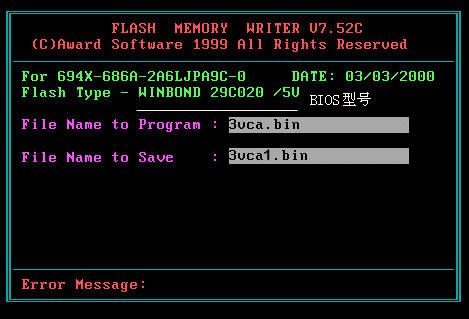

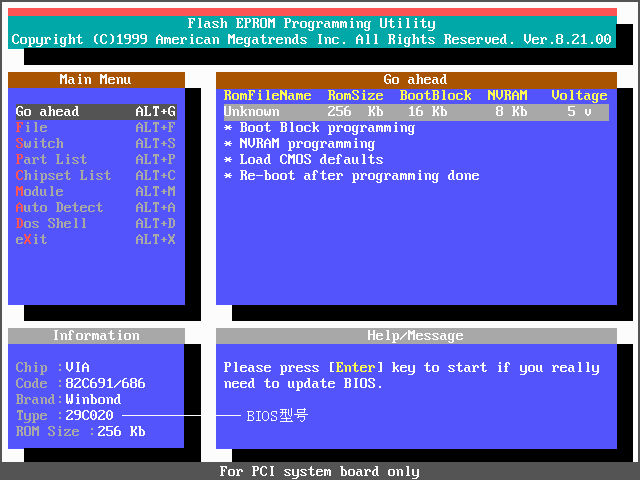

正是由于每一种不同类型的芯片（存储器），所对应的刷新流程不同，才使得（不同版本）刷新程序，只能对应（不同版本）相应的BIOS文件（这种情况（现象）虽然与BIOS文件版本没有直接的关系，但也存在间接的关系）。其原因（间接关系）是由于不同版本的BIOS所处的时代不同，所用的存储载体（BIOS芯片）也不同而造成的。因为一些高版本的刷新程序，可能在不断升级支持新芯片的同时，也删除了对一些旧（老）芯片的支持（其实是否支持一种新芯片，主要是将其刷新流程加入到刷新程序中，而刷新程序的升级，一般情况下只是支持了一些新芯片而已）；刷新程序在启动时（以AWARD刷新程序为例），在我们确认保存或确认刷新时，刷新程序要检测主板上BIOS芯片的ID，如检测到，则在程序的上端显示相对应的芯片型号（图九），然后根据BIOS ID（芯片的ID）来寻找相对应的刷新流程，只有找到其对应的刷新流程后，才能按刷新流程来控制对芯片的读出或写入。但如果刷新程序无法找到芯片的ID，因此也就无法找到相应的刷新流程，此时刷新程序由于无法完成对芯片的读写，就会没有任何提示，而直接退出。对于AMI的刷新程序，其刷新原理与AWARD刷新程序是一致的，因为二者只是BIOS文件类型的不同（都是二进制压缩文件），但其载体（BIOS芯片）却是一致的（图十）。

通过以上介绍，我们知道了不同版本的修改程序只能针对相应版本的BIOS文件，是由于不同版本的BIOS文件，其内部结构不同造成的；而不同版本的刷新程序，只能针对相应版本的BIOS文件，是由于所刷新的BIOS芯片不同而造成的。那么在以后的修改或刷新过程中，再出现以上的情况（现象），我们就知道其原因了，也就可以方便的解决了。那就是更换不同版本的刷新或修改程序。

笔者注：有不少网友说自己下载的BIOS文件的扩展名不是BIN或ROM，而是F8或F3，问是否自己的BIOS文件不正确呢？其实BIOS文件只是一个压缩的二进制文件，因此我们在刷新和修改时，只要输入完整的文件名和扩展名即可。也用在WIN下直接将其扩展名改为BIN或在DOS下用RENAME修改。
