Intel原厂主板开机LOGO个性化修改

    对于修改主板的开机LOGO（图片），BIOS维修网站早有文章介绍，但文章都只是针对BIOS类型为AWARD或AMI的主板；对于INTEL原厂主板，由于其BIOS比较特殊，无法使用以上常用方法对其进行修改；那么，是否INTEL原厂主板BIOS的LOGO就无法修改呢？其实INTEL原厂主板BIOS的开机LOGO也可正常修改的，因为INTEL已经为自己的主板发布了专用的修改工具，即Intel Integrator Toolkit；在以前，此软件多被网友用于修改INTEL原厂主板BIOS，安装联想OEM版XP，或简单的修改一下BIOS相关信息。

    最近好多网友回复耗子，询问关于INTEL原厂主板修改开机LOGO的问题；由于目前网上还没有INTEL原厂主板开机LOGO的修改方法，因此耗子通过借鉴INTEL厂家的介绍及与相关网友实验，现将INTEL原厂主板开机LOGO的修改过程做一详细介绍，以便使用INTEL原厂主板的网友，也可使用自己的个性化图片。

    修改所需要的Intel Integrator Toolkit，可从BIOS维修网站程序下载--BIOS修改程序中下载，也可点击此联接，直接下载，目前版本为iToolkit_2.10.0.102

    另外，需要主板对应的BIOS文件，其文件可从驱动之家或INTEL原厂网站下载（下载中心），INTEL原厂主板的BIOS，分为DOS环境和WIN环境下，我们需要DOS环境下的BIOS文件，这个下载时注意即可。文章以intel_d915pdt主板为例。

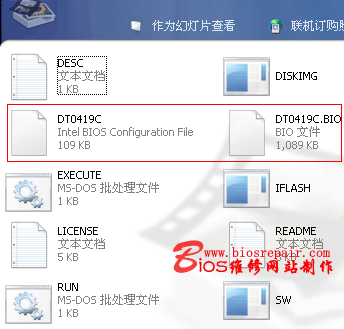

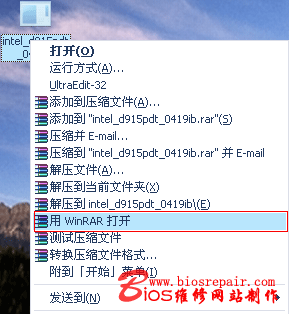

    BIOS下载后，点击文件右键，选择使用WinRAR，打开压缩文件后，将文件解压到相应的文件夹中，其中应有其中SW.EXE 文件；然后双击 SW.EXE 以解压其它文件，其中包括 .BIO 和 .ITK 文件。（注意：BIO 文件和 .ITK 文件必须位于同一目录中），ITK文件在以后的修改中我们要用到。

    INTEL原厂主板BIOS支持bmp或jpg格式的图片，但是据耗子从INTEL规范中了解，其主板对图片的支持还是有限制的，即有的主板可用bmp图片，有的主板可用jpg图片，但这个规范是如何规定的，耗子也不了解。不过，通过耗子的实验，如果不知道您的系统基于哪一个BIOS，并且您尝试使用一种格式的图形文件但加载失败，则请尝试使用其它格式类型。

    INTEL原厂主板BIOS支持图片格式的支持及要求如下：

    jpg 文件 - 如果 BIOS 接受 .jpg 文件，则任何小于 1024x768 的文件均受支持。显示器分辨率限于 1024x768、800x600 和 640x480。如果图像大小与显示器分辨率不符，则 BIOS 会居中对齐图像。

    bmp 文件 - 如果 BIOS 接受 .bmp 文件，显示器分辨率将限于 800x600。只支持每像素 8 或 24 位的 .bmp 文件（不支持每像素 1、4、16 或 32 位的文件）。

    图片可直接使用WIN自带的画图程序即可制作完成，但是图片不要过于复杂，而且图片不能过大；如果图片过大，在以后的修改中，程序将提示的。

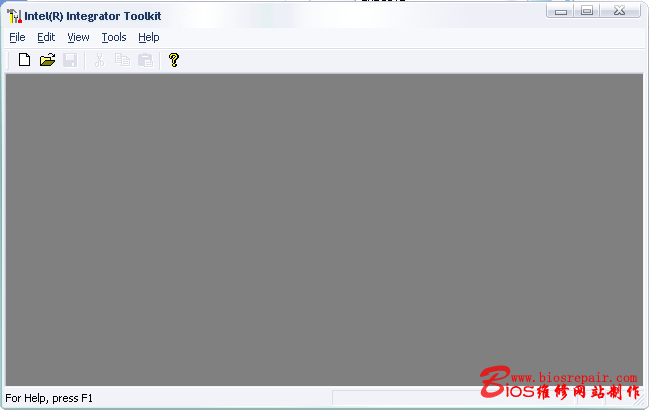

    下载并安装Intel Integrator Toolkit，安装完成后，在开始--所有程序--运行Intel Integrator Toolkit，运行后界面如下：

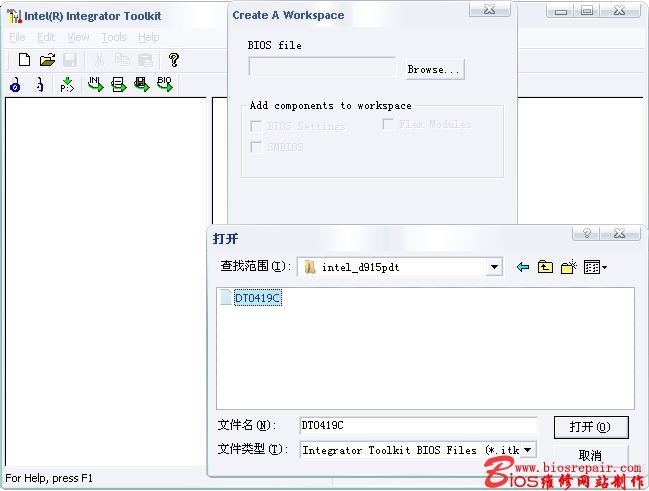

    选择File---Nes Workspoce或，在输入界面中，选择解压出的ITK文件。

    上面调入界面中，所有选项都要选择，如果此界面中，没有Flex Modules选项，那说明你的BIOS不支持LOGO的，因此也就无法进行下述操作了。

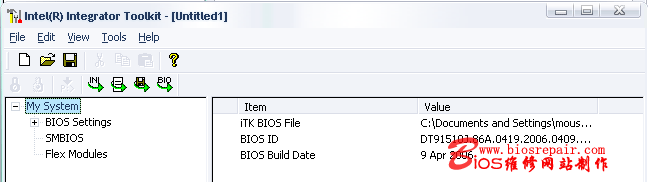

    调入ITK文件后，点击My System的扩展+号，即可打开扩展。

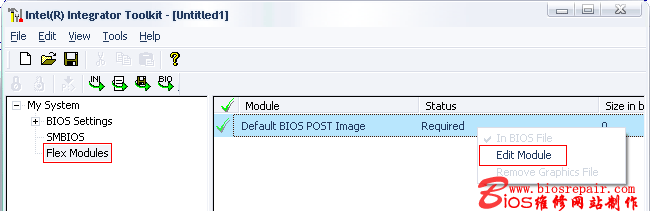

    选择界面左侧的Flex Modules，使用鼠标右键单击显示屏右侧的“Default BIOS POST Image默认徽标图像”并选择“Edit Module编辑模块”， 此时Default BIOS POST Image选项的字节数为0。

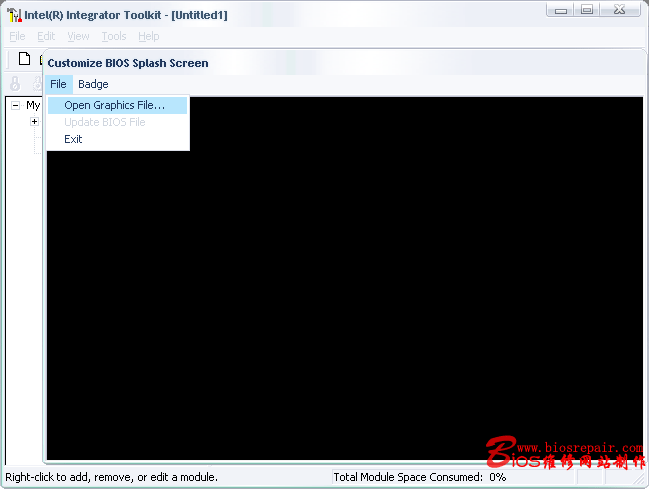

    进入编辑模块，在Customize BIOS Splash Screen编辑界面中，选择“File文件”--“Open Graphics File打开图片文件”

    调入需要加入的文件，一般来说，图片使用800*600 256 JPG即可。如果写入图片后开机不是全屏，再重新修改调整就可以了。

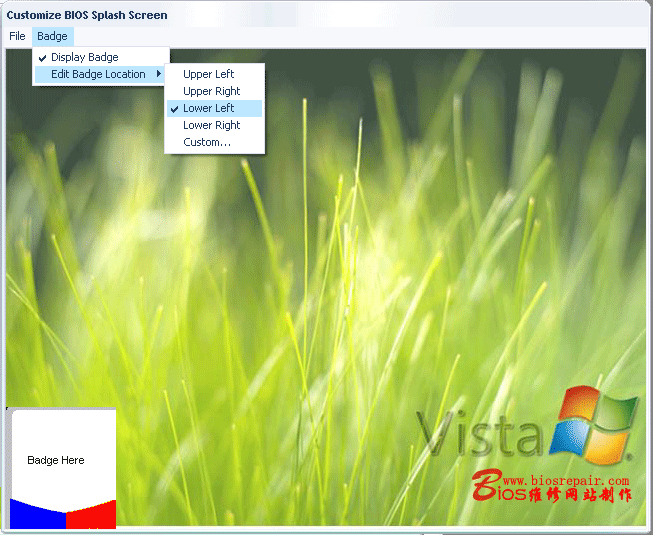

    在这里，如果你要在启动时显示英特尔徽标：可以选择“Badge徽标” --选中“Display Badge显示徽标”。此时会在图片上显示一个图标，我们可通过选择 “Edit Badge Location编辑徽标位置”--根据自己的爱好，选择相应的位置。

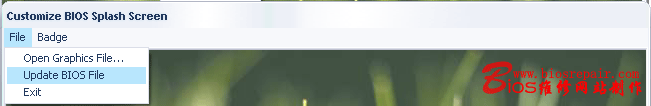

    设置好图片及英特尔徽标位置后，选择“File文件”--“Update BIOS File更新 BIOS 文件”，更新后选择“File文件”--“Exit退出”退出图片编程模块。

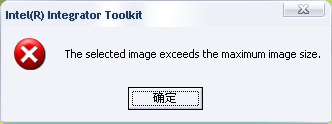

    如果“Update BIOS File更新 BIOS 文件”时，出现如上提示，则为图片文件过大，请重新更改图片的大小，再重新加入。

    此时我们可以看到“Default BIOS POST Image默认徽标图像”选项的字节数为33554，即此表明图片已经正确加入。

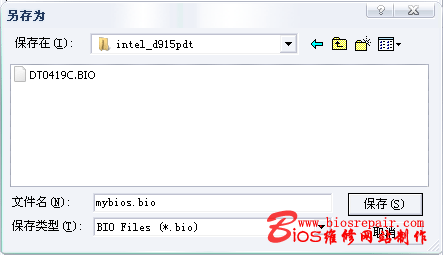

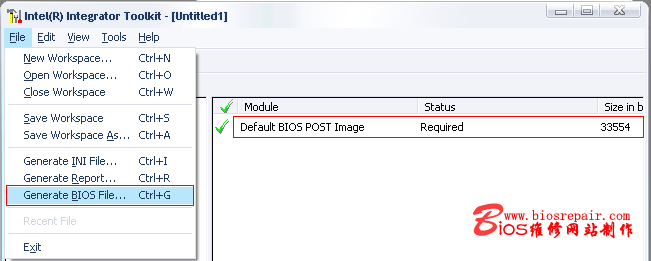

    选择“File文件”--“Generate BIOS File生成 BIOS 文件”或直接点击工具栏中的按纽，命名BIOS 文件并保存（例如：Mybios.bio）。

    正确保存后，按此文章制作一纯DOS启动盘刷新BIOS纯DOS启动软盘(光盘)制作程序，制作成启动盘后，将iFlash.exe（解压BIOS更新文件中即有）和修改好的Mybios.bio两个文件复制到做好的启动软盘上；现在的BIOS文件都比较大，因此，如果软盘无法容下两文件，可将文件拷到硬盘上，只要使用启动软盘，启动系统即可。

    将软盘插入软盘驱动器并启动 PC 至DOS，在命令提示符下，键入‘iFlash /pf Mybios.BIO’并回车。（注意：如果使用 iFlash2，则键入‘iFlash2 /p Mybios.BIO’）。

    此时电脑将显示黑屏，同时将进行BIOS更新。 成功更新BIOS后，重新开机即可看到加入的LOGO图片，自此个性化修改完成。

    如果要恢复到默认的开机LOGO，可按如下操作进行：

    对于采用英特尔® 865 到 925 之间芯片组的台式机主板：

1. 复制未经更改的原始 .BIO 文件至软盘。

2. 将软盘插入目标系统的软盘驱动器。

3. 卸除台式机主板上的 BIOS 配置跳线。请查看“产品技术指标”，获得有关该跳线的具体位置。

4. 开启系统并等待开始 BIOS 恢复过程。

5. 完成后，将配置跳线安装至原始位置，并开启计算机。

    对于采用英特尔® 945 或以上芯片组的台式机主板：

1. 创建包含有未经更改的原始 .BIO 文件和 IFLASH.EXE 的启动软盘。　

2. 将软盘插入目标系统的软盘驱动器。

3. 开启系统，等待提示出现。

4. 键入 Iflash /md /pf <BIO 文件名>并按 Enter 键。等待 BIOS 更新进程开始。

    注意：

    1、下载的BIOS文件，一定要是DOS版本下的刷新程序及BIOS；下载时查看一下即可。

    2、在修改LOGO等设置时，无法同时修改并升级BIOS；即如果你的机器的BIOS版本为F12，那么你只能下载并修改F12版本的BIOS文件；如果想修改F12版本的BIOS，要先将BIOS升级到F14版本，然后再修改F14版本的BIOS。

    3、LOGO的图片，文件大小要尽可能的小，否则系统将出错；如果出现花屏或无法加入图片，请减少图片的复杂性或色彩。

    4、在写入BIOS时，一定要在纯DOS环境，尽可能不使用XP做的DOS启动盘。

    5、BIOS修改有一定的危险性，因此请网友慎重。

    如有修改的问题或疑问，请联系耗子    QQ：125081447  diybios@263.net

    或在论坛跟贴http://www.diybios.net/show.asp?id=9156&bd=11&totable=1
