PCI&并口双模式侦错卡 |
|

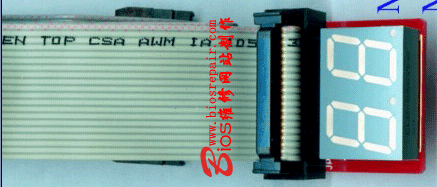

目前市场上的主板侦错卡，分为台式机和笔记本两种类型的侦错卡，同时台式机侦错卡，又分为PCI/ISA接口和并口（打印机）的；笔记本侦错卡，又分为MINI-PCI（迷你PCI）接口和并口的。 因此，如果你即要使用PCI接口，又要使用并口的侦错卡（主要是方便，不需要开机箱），就需要购买两块以上的侦错卡；而且台式机的侦错卡与笔记本的侦错卡又不兼容。对此，购买多块不同接口的侦错卡，一是增加了购买侦错卡的费用，同时又因为侦错卡的种类过多，造成维修使用时的麻烦。 为此，BIOS维修网站，为方便网友维修使用方便，特推出PCI&并口双模式侦错卡。此卡即可插到主板的PCI槽上进行故障检测，也可不开机箱，直接插在并口（打印机接口）进行故障检测；由于其拥有PCI和并口双接口，因此即适用于台式机主板，同时也适用于笔记本电脑。 由于现在ISA槽已经在主板上取消了，因此PCI&并口双模式侦错卡取消了不常用的ISA接口；目前此卡分为两个系列，一种是PCI&并口双模式卡。一种是在PCI&并口双模式卡的基础上，有外显插件，即将侦错卡插到机箱PCI接口上，可通过外显模块方便的查看代码显示，解决了常见的侦错卡插到机箱中，测试码查看不方便的现象。 |
PCI&并口双模式侦错卡（主卡）
|
|
----RESET（复位）
----CLK（总线时钟） 数码管上的两个点被充分利用了，用来显示主板最重的两个信号，数码管被充分利用。呵呵。 |
使用方法及过程： 一、将PCI&并口双模式侦错卡，插到要检测主板的PCI槽上，加电后，根据数码管显示的错误代码，对照说明书，即可判断出主板故障所在。
二、将并口卡插到要检测主板的打印机（并口）接口, 然后联接好USB供电连接线，开启电脑电源，诊断卡进入诊断功能，数码管将显示侦错代码，参照数据管显示的数码，查阅相印的BIOS故障代码表即可判断出故障所在。（注意：USB接口这里只是为侦错卡供电，没有其它实际意义） 同时，也可使用PCI&并口双模式侦错卡的并口，插到笔记本电脑的并口上，起到笔记本侦错卡的作用。详细操作与插在主板并口上的操作一样。适用于： 台式机主板，支持486 586 P2 P3 P4系列，以及最新的915 910 945 等系列的主板。 |
|
由于其拥用不开机箱，即可检测故障，同时兼容于笔记本电脑，PCI&并口双模式侦错卡，会给我们的维修带来很大的方便的。 |
|
|
