一直以来，使用INTEL原厂主板的网友,都会发现这样一个问题，那就是INTEL原厂的主板BIOS比较特殊；其官方网站提供的BIOS文件，并不是一个单纯的BIOS文件，也不同于刷新程序和BIOS文件整合的自动刷新程序,其是由多个单纯的文件模块组成的EXE自解压文件.

   现在INTEL官方网站提供的BIOS文件,分WIN环境(Express BIOS Update)和DOS环境(IFlash BIOS)二种刷新文件,但无论哪种刷新文件,都是设置为自动刷新BIOS。如DOS环境下的文件下载解压后，还需要运行其解压出的RUN文件,RUN文件将自动制作启动软盘，使用制作好的软盘启动系统即可自动完成刷新,虽然这样可以方便网友刷新BIOS；但是如果遇到主板BIOS损坏的特殊情况时，由于其BIOS文件的特殊性，就算使用编程器都不可能重写BIOS芯片的。

   INTEL原厂主板BIOS损坏后，维修难的问题一直困扰着很多网友，包括一些主板维修人员。如何找到INTEL主板的BIOS文件，就成了维修的关键。那么是否可以通过INTEL官方网站提供的BIOS文件，从中将BIOS文件提取出来呢？答案是肯定的，因为即然INTEL官方网站下载的BIOS文件，可以用于刷新，虽然BIOS特殊些，但表明其下载的文件中已经包括了BIOS文件，我们只要想办法将其中的BIOS文件提取出来，一切问题就解决了。

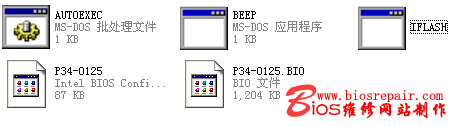

   通过对下载文件的分析，INTEL官方网站提供的文件解压后分两种情况，一是，单独的刷新程序，但BIOS文件是由多个单独的文件模块组成的（图一），为了方便下面的介绍，我们暂称分散型BIOS文件。二是，单独的刷新程序，BIOS文件是一个组合的整体（图二），我们暂称整体型BIOS文件。对于以上两种情况的BIOS文件提取，耗子将一一详细介绍，了解后你会发现，提取INTEL原厂主板BIOS,原来就是这么简单。

　

图一

图二

一、准备工具。

需要使用的工具有：UltraEdit32(下载http://www.biosrepair.com/biosfiles/ultraedit.zip) 计算器（WIN系统自带）

二、提取分散型BIOS文件。

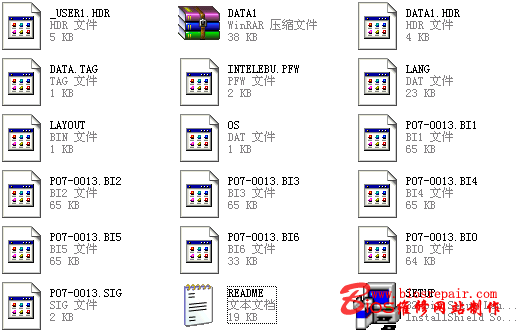

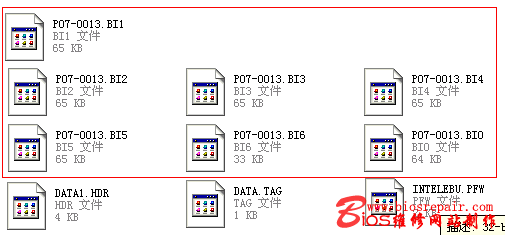

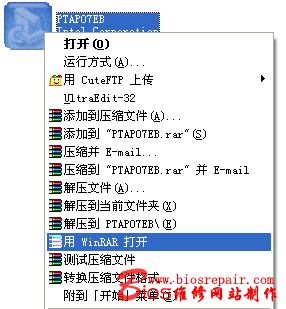

    首先按主板型号，到INTEL官方网站下载到BIOS文件（文章以Intel英特尔D845EPT2/D845EBG2主板 PTAP07EB文件为例），其是WIN环境下自安装程序，如果当前主板不是INTEL原厂，直接运行EXE文件，系统将提示错误而退出安装。我们应用鼠标选择PTAP07EB文件，右键--选择--用WINRAR打开（当然，系统中要安装WINRAR程序）（图三）。使用WINRAR打开后，选择文件菜单--命令--解压缩到指定文件夹，将解压的文件保存在相应的文件夹中（如c:\INTEL）。打开保存的INTEL文件夹，我们会发现，文件夹中有很多文件，其中的P07-0013.BI0--p07-0013.BI6等7个文件，即为我们需要的文件（图四）。

图三

图四

    删除其它无用的文件，只保留P07-0013.BI0--p07-0013.BI6等7个文件；从文件名中可以看出，INTEL的BIOS文件模块，其文件名相同，但扩展名是不同的。这也是合并的关键，合并时要以文件的扩展名为顺序，即标明为BI0的为第一个文件，然后依次类推；当然，完整的BIOS文件并不是简单的合并就可完成的，请随耗子继续。

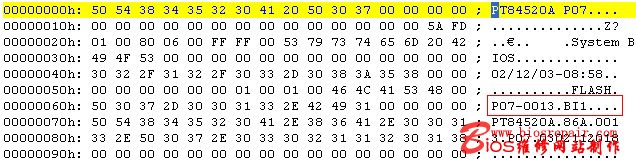

    运行UltraEdit32程序，调入P07-0013.BIO文件，文件从头部0000H--009FH的地址，是BIOS模块的标识部分，其内容为主板的型号及日期等，我们称为文件头部。在这里，可能细心的网友会发现，我们打开的文件是P07-0013.BIO，但标识信息中却是显示的P07-0013.BI1（图五），难道是文件错误？其实是这样的，INTEL在BIOS模块标识中定义的文件名，是代表此文件下一BIOS模块的文件名。IFLASH在刷新时，也是根据读取BIOS模块标识中的文件名，来定义联接下一个BIOS模块。但是此标识，只起到定义文件模块的作用，并没有写入BIOS。因此我们要先将标识部分（文件头部）删除。

图五

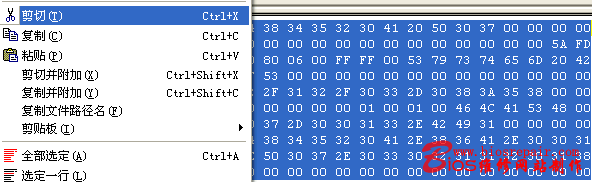

    由于此标识部分数据很少，因此只要在UltraEdit32编辑界面中，使用鼠标选择0000H--009FH地址的数据后，点击菜单--编辑--剪切即可（图六）。剪切完成后选择文件--保存，将修改后的文件按原名保存即可；然后按此方法逐一修改其它几个剩余文件（注意，最好按原名保存，如果选择另存为，一定要注意顺序，即不能打乱原文件名的排列顺序）。

图六

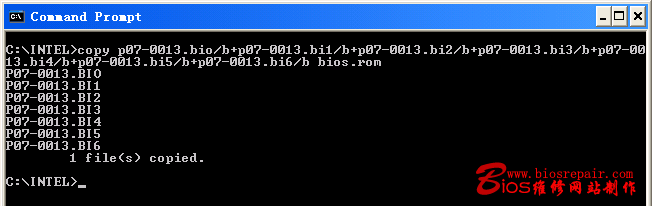

    所有文件修改完成后，点击Windows--开始--运行。输入COMMAND确定后，进入DOS模式（以WINXP为例），进入BIOS文件模块的文件夹（即INTEL文件夹）。输入Copy P07-0013.BIO/b+P07-0013.BI1/b+P07-0013.BI2/b+......P07-0013.BI6/b BIOS.ROM,回车后即可将上述7个文件合并成一个BIOS文件（图七）。在这里一定要注意，输入的文件名一定要顺序输入，即从BIO--BI6，不能打乱顺序；每一个文件名后一定要加/B参数，即表明文件按二进制的方式联接；还有一点，请网友注意BIOS模块第一个文件，其扩展名是BIO，是O不是零。

图七

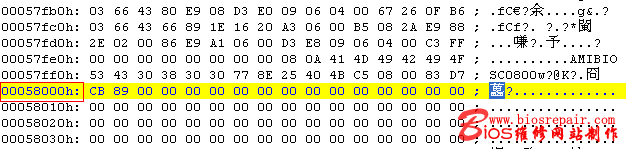

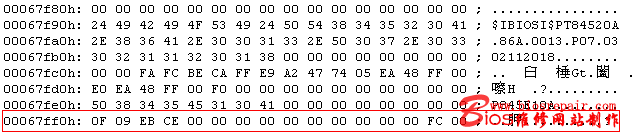

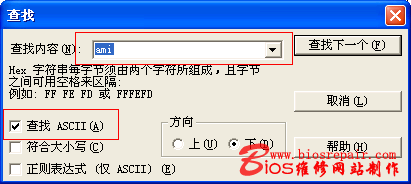

   网友看到这里，是否认为BIOS文件已经合并完成了。其实这只是开始，关键步骤如下的。运行UltraEdit32程序，调入我们刚才合并的BIOS.ROM文件（如果编辑栏显示为HEX格式（图八），只要选择菜单编辑--HEX编辑即可）。点击菜单--搜索--查找，在查找内容中输入AMI，注意一下是否选定了查找ASCII（图九），（为什么输入AMI，因为INTEL的BIOS，实际就是AMI的BIOS文件，呵呵，绝对想不到吧；搜索AMI，即寻找AMI BOOT区）。找到后，我们将鼠标移到58000H的地址处（图十），我们要在此插入相应数量的空字节即FF；插入的字节数根据主板BIOS芯片容量和我们合并的INTEL.ROM文件的大小决定，即使用BIOS芯片的容量减去合并文件的大小，由于主板使用IN82802AB的BIOS芯片，其容量为4M，大小为7FFFFH，我们合并的INTLE.ROM文件，只有67FFFH（即INTLE.ROM文件的尾部地址（图十一））；运行开始--所有程序--附件--计算器，选择计算器上的查看--科学型，选择计算器上的十六进制，从键盘输入7FFFF-67FFF（不包括H），鼠标点击=，即可显示值为十六进制的18000H，选择十进制，显示的98304即为我们要加入的字节数（图十二）。

图八

图九

图十

图十一

图十二

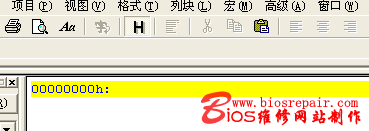

   选择UltraEdit32程序的文件--新建文件，在空白处随意输入字符，然后选择菜单栏--编程--HEX编辑/EBCDIC，然后在编辑栏中0000000H地址处，删除后面的内容，删除后应只显示地址0000000H（图十三）；将鼠标指向0000000H地址后，选择菜单栏--编辑--HEX插入/删除，选择插入，在插入/删除的字节数量后输入98304确认（图十三），即可加入输入字节数的空字节；选择菜单栏--搜索--替换，在界面查找内容处输入20，替换为输入FF（注意，要去掉ASCII选择），点击全部替换（图十四）；这样所有的20即替换为FF。选择菜单栏--编程--全部选定然后再选择复制。

图十三

图十四

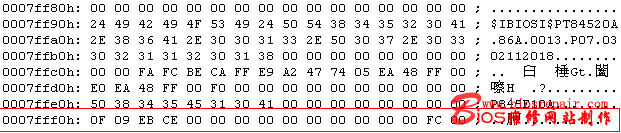

    选择UltraEdit32程序左侧的状态栏，转换到开始的INTEL.rom，在58000H地址处，选择菜单栏--粘贴即可。完成操作后，看一下文件的尾部，如果正好是7FFFFH，那说明修改正确（图十五），选择文件--另存为即可（如BIOS.rom）。到此INTEL分散型BIOS文件即提取完成，使用编程器即可将文件写入。

图十五

    对于整体型BIOS分离，网站以前文件已经介绍，在此不在重复：

   一直以来，INTEL原厂的主板BIOS都比较特殊；其官方网站提供的BIOS文件，并不是一个单纯的BIOS文件，但也不同于刷新程序和BIOS文件整合的文件；其是一个自解压文件，下载后解压缩到相应的目录中即可。但INTEL原BIOS文件下载后，也与正常的主板BIOS刷新程序和BIOS文件不同，其解压后，还需要运行其解压出的RUN文件，将相应的文件模块拷贝到启动软盘，使用其软盘启动系统即可自动完成刷新（当然我们也可解压到相应的自定义目录中），虽然这样可以方便网友刷新BIOS，但是当BIOS损坏时，恢复也是一件相关麻烦的事。

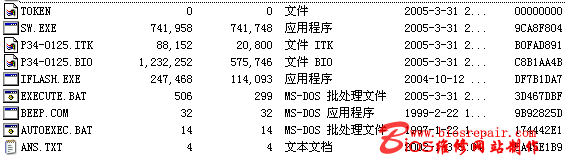

    笔者一块INTEL D875PBZ源厂主板BIOS损坏，因为有以前对INTEL主板BIOS的分析，即以为使用编程器刷新可不是件容易的事，主要问题就是BIOS文件；由于无法找到相同的主板，使用编程器读取芯片然后再刷新的方法无法实现；现在唯一的方法只有分离BIOS了。首先到INTLE网站下载到BIOS文件，解压后文件如下：

    由于无法准确判断BIOS文件，所以只有先分析一下解压缩出的文件。文件中包括自动批处理文件（autoexec.bat），因此我们首先分析一下此文件，通过编辑此文件发现此文件没有任何有用的资料，就是直接读取iflash.exe文件；接着我们分析另外一个批处理文件EXECUTE.BAT，在此文件中找到我们需要的内容：

    看出IFLASH都是调用的p34-0125.bio文件，由此判断，主板所需要的BIOS文件，就在p34-0125.bio文件中，但从分离的文件可以看到，p34-0125.bio文件有1.2M大小，因此，此文件是需要分离的。

    我们使用ULTRAEDIT32打开p34-0125.bio文件。打开文件后，真的无处下手呀。通过寻找关键字，发现此BIOS竟是AMI的BIOS，因为他使用的是AMIBOOT的BOOT文件；呵呵，耗子一直认为INTEL原厂的BIOS是PHOENIX的，呵呵，绝对意外。

     即然其是AMI的BIOS，那么我们就从AMI BIOS来分析，我们知道，AMI BIOS在头部往往都是FF的空字节，这点与AWARD是不同的。通过分析文件，发现文件的头部是BIOS文件的识别码，就是IFLASH就是通过此来识别BIOS文件的，从头部到0acf H为识别代码，我们先在ULTRAEDIT中将其删除。

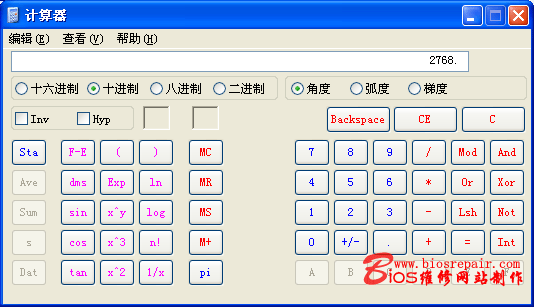

     将光标移动到文件的头部，即00000H的位置，点击“编辑”--“HEX 添加/删除”，选择删除，输入需要删除的字节即可。（注意：删除时，一定要将光标移动到文件的开头呀。呵呵。）对于删除的字节数，我们可根据此计算，由于ULTRAEDIT显示的16进制，而且我们需要将0acf H以前的内容全部删除。因此我们需要计算的地址是ad0 H转换成10进制；呵呵，这个对于一般的网友来说，困难呀。不过，有简单的方法，我们只要在开始--程序--附件--计算器。运行计算器后，点击查看--选择科学型，首先选择16进制，然后输入ad0，呵呵，再选择上面的10进制，即可显示出对应的10进制数了。

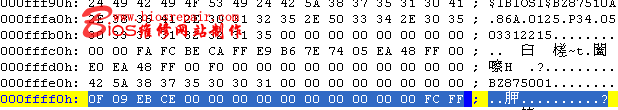

    将文件的头部删除后，我们再判断BIOS文件的尾部；通过分析INTLE AMI BIOS，其BIOS的尾部字节应是0F 09 EB CE 00 00 00 00 00 00 00 00 00 00 FC FF，在搜索中搜索此字节，确定尾部在fffff H位置上，再通过主板使用的BIOS芯片来判断，其使用的是N82802AC芯片，此芯片是8M容量的，其地址正好是00000H---fffffH，因此确定我们确定的BIOS文件尾部是正确的。

    即然确定了BIOS文件的尾部，那么我们只要将100000 H后面的内容全部去掉就可以了。将光标移动到100000 H位置上，点击“编辑”--“HEX 添加/删除”，选择删除，输入需要删除的字节即可。由于我们要删除100000 H后面所有的字符，因此在删除输入的字节数时，我们随意输入一个尽可能大的字节数，点击删除即可；这样就不用计算需要删除的节节数了。呵呵，耗子感觉这样最方便呀。最大的删除字节数是2147483645。

    删除后，我们就可把剩余的00000--fffffH之间的内容保存即可。点击文件--另存为，输入保存的文件名保存即可。

    修改完成的BIOS文件，使用AMIBCP8可以正确打开，因此确定BIOS文件分离成功；然后使用编程器将修改好的文件写入主板BIOS后，插到主板上，开机一切正常，至此INTEL原厂BIOS分离完成。

    注意：修改BIOS时，一定要参考BIOS芯片的容量，来判断要分离BIOS文件的大小。
          分离BIOS，首先要分析BIOS文件的头部和尾部，而且计算删除的字节数时，一定要判断出要删除的地址，然后再做计算。
          分离BIOS也有一定的危险性，因此此方法最好用于维修方面，即BIOS损坏需要使用编程器来恢复的情况下。
