BIOS维修应网友要求，在前面的文章中介绍了关于（Intel ICH7R SATA RAID(阵列)安装使用简介），但对于一些主板，还采用了VIA IDE RAID芯片或同时集成有IDE RAID，其设置与INTEL SATA RDAI有些不同。因此网站又制作了关VIA RAID安装使用简介，文章以VIA VT6410 IDE RAID为例，其它使用不同RAID芯片组的主板，请参考设置。

    VIA IDE RAID使用VT6410芯片（两条ATA 133通道）作为RAID控制器。RAID软件是基于Windows界面的工具软件。它的图形用户界面为用户提供了便利的工具，配置和管理连接到VT6410控制器的磁盘阵列；VIA IDE RAID有以下功能。
    1. 支持ATA 133高性能硬盘。
    2. 支持大于137 GB（48-bits LBA）的硬盘
    3. 两条独立的ATA硬盘通道，且最多可连接4个硬盘设备
    4. 支持Ultra DMA模式6/5/4/3/2/1/0、DMA模式2/1/0和PIO模式4/3/2/1/0
    5. 支持PCI即插即用。PCI中断请求共享和共存主板IDE控制器
    6. 支持IDE总线控制运行
    7. 支持RAID 0, 1, 0+1和JBOD
    8. 支持4 KB到64 KB串列块模式
    9. 支持启动磁盘和磁盘阵列
    10. Windows界面的RAID配置和管理软件工具（与BIOS兼容）
    11. 实时监测设备状态，弹出信息框发出报警音来提示出错
    12. 在RAID 1和0+1阵列中，支持故障硬盘的热插拔
    13. 支持镜像自动背景重建
    14. 支持ATA SMART功能
    15. 有事件日志，以简便地解决故障
    16. 在线帮助您轻松操作RAID软件

    在使用VIA IDE RAID芯片的主板上，与其它RAID一样，首先要进行RAID BIOS设置。

    一、BIOS设置

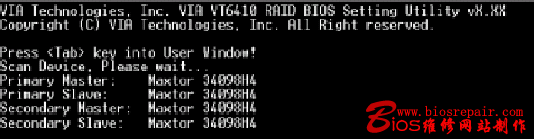

    系统加电后，在进行POST（上电自检）过程，按<Tab>键可以进入BIOS的设置。

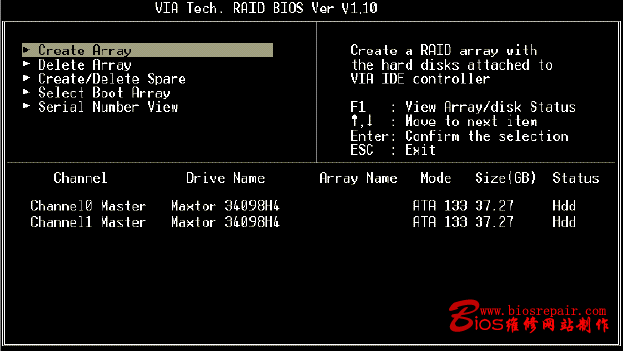

    VIA IDE RAID卷可以用VIA Tech. RAID BIOS来进行配置。请使用方向箭控制主菜单，使用向上或向下的箭头选择每个选项，并按回车<Enter>键以唤出创建步骤的列表。BIOS配置工具的主界面如下：

    二、创建磁盘阵列

    使用向上和向下的方向键以选择Create Array命令，并按<Enter>键。

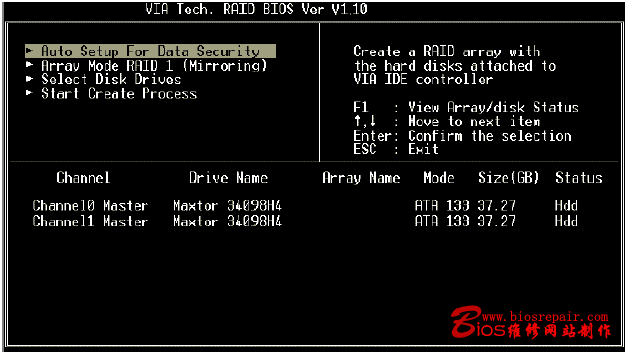

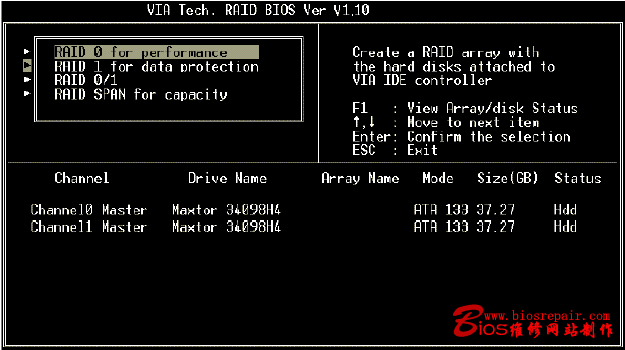

    选择Array Mode并按<Enter>键，将出现阵列模式的列表。您选择的阵列模式将高亮显示，按<Enter>以确认选项。如果RAID 1或RAID 0/1被选，将跳出选项列表，让用户选择Create only或Create and uplicate。Create only允许BIOS仅创建一个阵列。镜像硬盘的数据可能与源硬盘的不一致。Create and uplicate让BIOS从源硬盘拷贝数据到镜像硬盘。

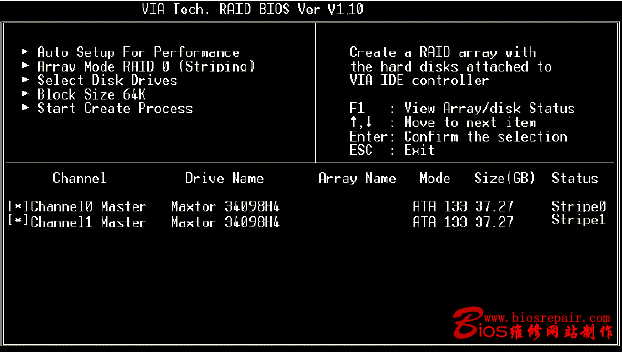

    选择完阵列模式，有两种方法来创建磁盘阵列。一种是“AutoSetup”，另一种是“Select Disk Drives”。Auto Setup允许BIOS选择磁盘自动创建阵列，但不复制镜像驱动，即使用户在RAID 1选择Create and duplicate。当要创建一个阵列时，建议所有的磁盘都是新的。Select Disk Drives让用户根据自己的要求选择阵列设备。当您使用Select Disk Drives时，此信道的容量将被启用。您选择的项目将高亮显示，按<Enter>以选择。选择完所有的设备后，按<Esc>以回到创建步骤菜单。

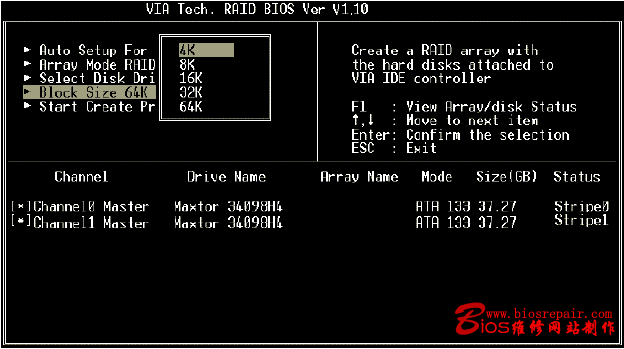

    如果用户在步骤2中选择了RAID 0，阵列的块容量将为可选。使用方向键以高亮显示Block Size并按<Enter>，然后从弹出菜单中选择块容量。块容量可从4KB至64KB。

    注意：对多数用户推荐64KB，但我们仍可选择适合您配置RAID使用模式的块容量最佳方案：
    4KB：对于指定的使用类型需要4KB的块。
    8KB：对于指定的使用类型需要8KB的块。
    16KB：连续传输的最佳选择。
    32KB：连续传输的不错选择。
    64KB：最理想的选择。

    使用方向键以高亮显示Start Create Process，并按<Enter>。屏幕将出现警告信息，按Y以继续创建，按N以取消创建。注意：在创建阵列后，硬盘中的所有内容都将被破坏。

    三、删除磁盘阵列

    一个RAID在创建后也可被删除。要删除RAID，有以下几个步骤：

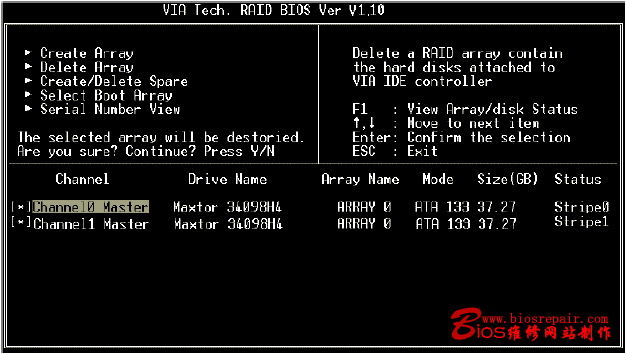

    1. 在主菜单中选择Delete Array，并按<Enter>。此信道的容量将被启用。
    2. 选择要被删除的阵列成员，并按<Enter>。此时将出现一个警告信息，按Y以删除，按N以取消。

    删除磁盘阵列将破坏磁盘阵列上的所有数据，RAID 1除外。当一个RAID被删除时，两块硬盘上的数据将被保留，而成为两块普通的硬盘。

    四、创建和删除备援硬盘

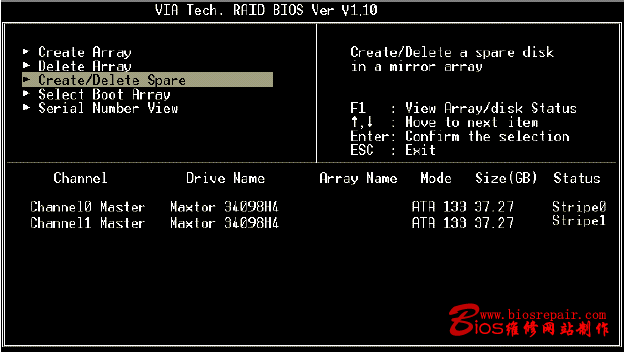

    创建了一个RAID 1阵列，如果有硬盘尚未建立阵列，而它的容量等于或大于阵列磁盘的容量，则它可作为RAID 1阵列中的备援硬盘。选择Create/Delete Spare，并按<Enter>，信道的容量将被启用。选择您要作为备援的硬盘，并按<Enter>，所选的硬盘会被标识为Spare。此备援硬盘不能在操作系统中被访问。

    要删除一个备援硬盘，高亮显示Create/Delete Spare，并按<Enter>，则此备援硬盘将备呈高亮显示状态，按<Enter>以删除。

    五、选择启动阵列

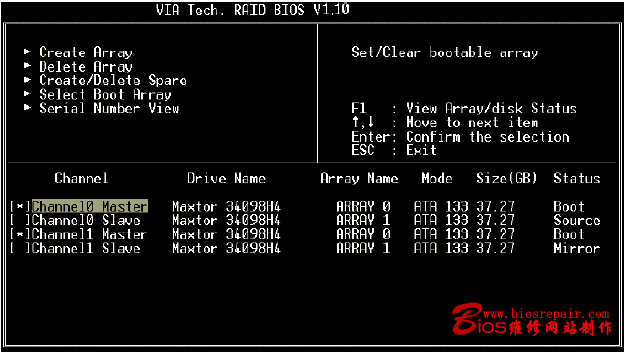

    若用户要从一个阵列启动到操作系统，您可选择一个磁盘阵列作为启动设备。高亮显示Select Boot Array；按<Enter>键以启用通道。然后高亮显示目标磁盘阵列并按<Enter>键。若用户选择一个具有启动标志的磁盘并按<Enter>键，它的启动设置将被取消。

    六、查看硬盘的序列号

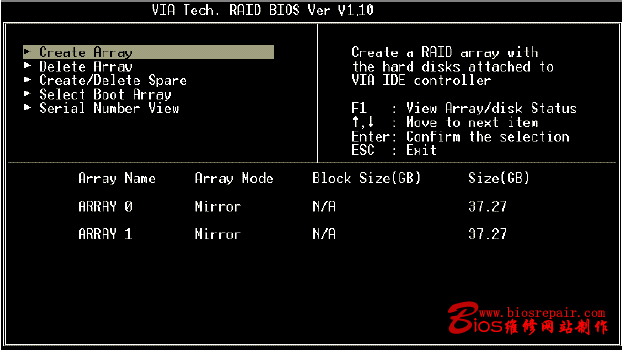

    高亮显示Serial Number View，并按<Enter>。使用方向键以选择硬盘。被选中的硬盘的序列号将在最后一栏中可以查看到。此序列号是硬盘制造厂商所赋予的。按F1键，在屏幕偏下方将显示阵列状态。如果没有磁盘阵列，那么屏幕将不显示阵列状态。

    七、复制危急的RAID 1阵列

    引导进入系统后，如果RAID 1阵列在用户数据和备份数据之间有冲突，BIOS将会侦测到。若BIOS侦测到，磁盘阵列的状态将被标识为危急的，BIOS将提示用户复制RAID 1以确保备份数据和用户数据的一致。

    如果用户选择Continue to boot，它将引导进入操作系统后，启用复制阵列。

    八、重建毁坏的RAID 1 /0+1阵列

     当系统启动后，如果RAID的任何成员损坏或缺少，BIOS将会侦测到。若BIOS侦测到，此阵列的状态将被标识为毁坏。
     如果BIOS侦测到一个毁坏的RAID 1阵列，但有备援硬盘可使用以重建阵列，备援硬盘将自动成为镜像硬盘。BIOS将显示复制的RAID 1主界面。选择Continue toboot，以让用户在启动进入操作系统后复制阵列。

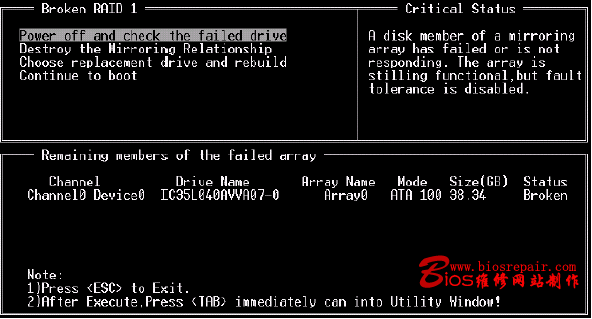

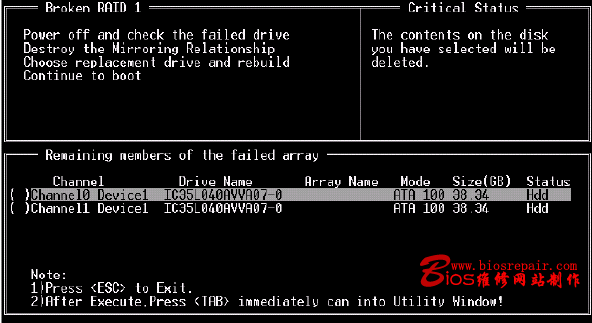

     如果BIOS侦测到毁坏的RAID 1或RAID 0＋1阵列，但无备援硬盘可重建阵列的话，BIOS将提供一些方案以解决此问题。

    1 . 关机并检查损坏的硬盘：
此项关闭了计算机电源，用完好的硬盘来取代损坏的硬盘。如果您的计算机不支持APM（高级电源管理），您必须手动关机。换好硬盘后，启动进入BIOS，选择Choose replacement drive and rebuild来重建被破坏的阵列。

    2 . 破坏镜像关系：
此项取消了已破坏阵列的数据镜像关系。对于毁坏的RAID 1阵列，破坏镜像关系后，数据仍保留在硬盘中。然而，我们不推荐您使用Destroy the MirroringRelationship，因为此硬盘用来创建另一个RAID 1阵列的话，保留在硬盘中的数据将丢失。

     3 . 选择取代的硬盘并重建：
此项允许用户选择一个已连接的硬盘来重建毁坏阵列。选择硬盘后，此信道的容量将被启用。

    高亮显示您的目标硬盘，并按<Enter>。将出现警告信息。按Y以使用硬盘来重建，按N以取消。请注意选择选项Y将破坏所选硬盘上的数据。

    4. 继续引导：
此项允许BIOS跳过该问题而引导进入操作系统。

    九、安装相应软件

    在Windows XP/2000安装驱动

    新Windows操作系统XP/2000下的驱动安装以下是在安装Windows XP时的详细情况。
    1. 开始安装：从CD-ROM启动，当出现“Press F6 if you need to installthir dparty SCSI or RAID driver”时，按F6。
    2. Windows Setup窗口出现，按S以指一个Additional Device(s)（附加设备）。
    3. 插入Intel ICH6R/VIA VT6410 Disk Driver到A:盘，按<Enter>。
    4. 根据您的操作系统，从Windows XP Setup屏幕列表中选择VIA RAID Controller(Windows XP)或VIA RAID Controller (Windows 2000)。
    5. 按<Enter>以继续安装，如果您要指定任何附加的设备，请在此时安装。当所有设备都配置完毕，请按<Enter> 以继续安装。
    6. 从Windows XP/2000 Setup屏幕，按<Enter>键。设置将载入所有设备的文件，然后继续Windows XP安装。

    在现有Windows XP/2000下的驱动安装

    1. 插入MSI CD到CD-ROM设备。
    2. CD将会自动运行，屏幕出现设置窗口。
    3. 在Driver标签下，点击VIA IDE RAID Drivers.
    4. 驱动程序将自动安装。

    确认Windows XP/2000下的驱动安装

    1. 在Windows XP/2000中，从My Computer打开Control Panel，按一下System。
    2. 选择Hardware标签，然后点击Device Manager标签。
    3. 在硬盘类型中，点击SCSI and RAID Controllers前的“＋”。VIA VT6410RAID Controller的驱动器将出现。

     以上即为VIA VT6410 IDE RAID(阵列)安装使用简介，请网友参考。
