主板不支持新型CPU是什么原因

:此文章图片及文字为BIOS维修网站所有,请不要随意转载或用于其它商业目的;如要转载,请注明出处。

    目前CPU按照摩尔定率,频繁在不断的升高。而不少网友想在自己原来主板的基础上升级(主板在购买时可是花了不少银子,换掉太可惜了)。但是往往装上新的CPU后,却黑屏不能启动。于是乎按照DIY规律升级BIOS,以便支持新的CPU。但升级BIOS后相同芯片组的主板,有的支持新的CPU,但有些却又不支持;那么相同的芯片组,为什么会出现两种情况呢?

    其实是否支持新的CPU,有几点必须具备的条件:一是主板的CPU插座是否适合于新型CPU;二是主板是否提供CPU所需要的外频;三是主板是否提供CPU所需要的电压;四是主板是否可以识别新的CPU(主要是BIOS)。

    第四项,CPU识别比较容易实现,只要在BIOS中加入新型CPU的ID,即可(CPU也有自己的标识不同的CPU其标识是不同的,称为CPU   ID)。因此,只要BIOS中加入新CPU的ID,主板在启动时才能正确的识别CPU,然后按正确的外频和倍频进行设置CPU。在BIOS中CPU code即为此主板支持CPU的类型(一般来说,主板升级BIOS以支持新型CPU,主要是在BIOS中加入了新型CPU的ID,而目前我们也要通过自己加入新版本的CPU   CODE,以支持新型CPU)。

    但是,主板升级BIOS,只是可以识别出新型CPU,但是与CPU有重要联系的外频和电压,却不是升级BIOS可以解决的,这与主板的频率发生器和主板的CPU电源管理系统有关。这就是为什么同芯片组的主板,有的可以支持赛扬II800,有的主板却不可以。

    那么外频和电压在主板上是如何设置的呢?可能大多数网友不能回答这个问题;下面我们就频率发生器和电源管理系统作一详细解答。

    频率也可以称为(时钟信号),频率在主板的工作中起着决定性的作用。我们目前所说的CPU速度,其实也就是CPU的频率,如P4   1.8Ghz,这就是CPU的频率。电脑要进行正确的数据传送以及正常的运行,没有时钟信号是不行的,时钟信号在电路中的主要作用就是同步;因为在数据传送过程中,对时序都有着严格的要求,只有这样才能保证数据在传输过程不出差错。时钟信号首先设定了一个基准,我们可以用它来确定其它信号的宽度,另外时钟信号能够保证收发数据双方的同步。对于CPU而言,时钟信号作为基准,CPU内部的所有信号处理都要以它作为标尺,这样它就确定CPU指令的执行速度。时钟信号频率的担任,会使所有数据传送的速度加快,并且提高了CPU处理数据的速度,这就是我们为什么超频可以提高机器速度的原因。

    那么主板上的时钟信号是如何产生的,那就需要专门的信号发生器,也称为频率发生器。但是主板电路由多个部分组成,每个部分完成不同的功能,而各个部分由于存在自己的独立的传输协议、规范、标准,因此它们正常工作的时钟频率也有所不同,如CPU的FSB可达上百兆,I/O口的时钟频率为24MHZ,USB的时钟频率为48MHZ,因此这么多组的频率输出,不可能单独设计,所以主板上都采用专用的频率发生器芯片来控制。



    频率发生器芯片的型号非常繁多,其性能也各有差异。但是基本原理是相似的。下面是频率发生器芯片的一个内部结构框架图。

    从图中可以看出,频率发生器芯片内部有两个PLL频率发生器电路,pic1.gif (20617 字节)一个用于产生固定的48MHZ的频率,分成两路,一路48MHZ供USB使用,另一路48MHZ除以2得到24MHZ的频率供I/O使用。另一个PLL频率发生器电路的输出是不固定的,呆由逻辑控制电路根据功能及频率选择时钟寄存器中的某几位数据进行改变。我们知道每一位数据有两种可能,“0”或者“1”,那么当这几位按不同状态进行组合时,我们也就可得到多种外频输出。组的可能越多,能得到的外频输出也就越多。这一路可提供CPU   FSB、AGP  FSB、PCI  FSB和内存FSB。另外石英晶体振荡产生的14.318MHXZ频率则直接输出供主板作为系统时钟,在结构图中,还有一部分,就是I2C总线(一种串行通讯的标准,它允许数据双向传送)接口,这是芯 片 的寄存器与外部联络的途径,有了它,软件也能够读写芯片内部的寄存器了。

    频率发生器芯片也是在不断改变之中,以前586主板上用的只能提供50MHZ、55MHZ、60MHZ和66MHZ的外频,能提供75MHZ~83MHZ的就很少,现在的主板都能提供8组以上,甚至26组、32组外频。出于超频的考虑,芯片制作商更是推出了可能逐兆调整频率的芯片。更新的芯片则能达到无级的调整频率输出。这些都给超频者带来了极大的帮助。

    对于CPU,频率发生器给它提供的是外频,CPU内部还有倍频电路,外部提供的频率信号通过CPU内部的倍频电路进行若干倍频后供CPU使用。因为倍频电路是在CPU的内部,所以可以彻底封锁,让你无法调整倍频。但是外频是无法彻底封锁的,因为它是从主板提供的,CPU能做的就是主向主板发送一个信号,告知主板自己的标称外频,使频率发生器芯片输出同样的外频,但是这样的话CPU到主板的频率发生器之间必然需要连线,我们可以切断这个连线的,所以尽管INTER的PII采取了一些锁外频的措施, 但是我们仍然可以想办法解除。

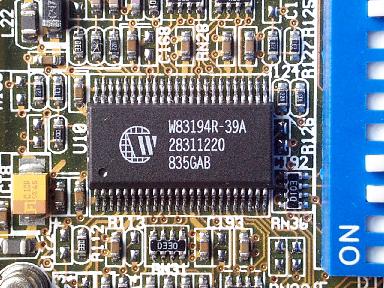

    现在我们来看看超频方面的一些实际问题。我们已经990201.jpg (44778 字节)知道要改变频率发生器的输出实际上很简单,就是通过修改它的控制寄存器跌频率控制位,控制寄存器中的频率控制位的不同数据,使得逻辑控制电路发生改变,从而决定了不同的输出,这个可以众频率发生器的数据手册上查到。通过频率发生器的IC总线,可以对控制寄存器中的数据进行改写,对于IC数据原通讯方式,根据IC的标准,频率发生器属于被控制器,需要根据被控制器的工作方式进行操作。

    1、主板跳线(DIP开关)调整频率

    很多主板在频率发生器旁边都有一组跳线(DIP开关),按照主板的说明书调整这些跳线就可以改变CPU的外频。这是什么原因呢?其实这些跳线是来控制频率发生器的某些引脚接正电源还是接地的。如果接正电源的话,就相当于从这个引脚输入一个高电平信号,如果接地,就相当于从这个引脚输入一个低电平信号。由于刚上电时,这些引脚是与频率发生器内部孤逻辑控制部分相连的,它们的状态就决定了逻辑控制电路的频率控制位的状态,从而决定了CPU的个频,知道这一点,即使没有主板说明书,通过查阅频率发生器芯片的数据手册,也可知道跳线的组合方式,甚至会有意外的收获。

    2、修改BIOS设置调整频率

    现在很多主板可以直接在BIOS里面对CPU频率进行设置,实际上是CPU通过频率发生器芯片的I2C总线与之进行了通讯;将BIOS中关于频率设置方面的数据送到了频率发生器芯片的内部控制寄存器,而逻辑控制电路根据寄存器的值对CPU的外频进行设置。

    通过以上,我们可以明白为什么有的主板可以提供多组外频,而有的主板却不可以。这主要是采用的频率发生器芯片不同而已。这也是相同芯片组的主板有的却不能支持新CPU的原因。

    下一期,我们谈一谈主板电源管理系统,是如何控制CPU电压的。
