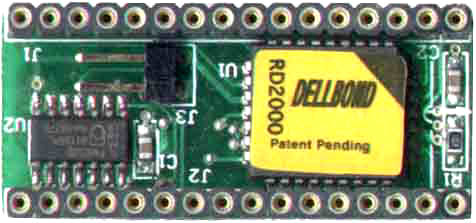

如果你想升级BIOS，但又怕升级失败（矛盾心理），那么你可以用双BIOS系统来升级，这样如果升级和写入失败，只要拨动转换开关，将开关拨到原BIOS上即可重新启动机器，以便寻找原因。图为（RD2000双BIOS系统点击图标有详细说明）

    安装双BIOS系统

    请注意，RD1的安装具有方向性，安装方向错误不但会损坏RD1本身，也会破坏原先在主板上的ROM，甚至主机板也有可能连带受损。该产品厂家有一年的保修、保换期，因安装方向及方式错误而造成的损坏不在厂家的综合维修及保换范围内。

    1、找出主板上的BIOS ROM 主板上的BIOS ROM主要有两种封装，一种为DIP32形式的封装，芯片的容量一般为1M、2M至4M，芯片为15mm×42mm大小的长方形黑色的IC；另一种为为PLCC 32形式的封装，为12mm×12mm的正方形黑色封装的IC；还有一种TSOP形式的40脚封装，曾用于技嘉部分主板上，这种芯片现在厂家已不再生产。主板上的BIOS ROM芯片一般都会插在相应形式的管座内(SOCKET)，同时大多数的情形下，上面都会贴有制造广商的贴纸，所以比较容易辨认出来。如果ROM芯片没有装置在插座内而是直接被焊在主板上， 则必须先解焊，并安装上管座后，才能使用RD1系列产品。(此部分难度比较大，对于PLCC封装的芯片，则由于管脚的脚位不同，实现起来更麻烦)。
    BIOS ROM是有方向性的，对于DIP形式封装的芯片，一般常用的标识法是一端有半圆 形的凹槽，IC表面上打上圆形孔，表示该脚为第一脚（PIN1）。对于PLCC封装的芯片，其一角被切成斜角状，在芯片的第一脚上，也打有圆孔。

    2、将主板上原ROM拔出 使用ROM拔取器来拔取芯片。对于DIP封装的ROM芯片，用拔取器夹住ROM的两边，垂直往上提起拔出芯片，如果不慎折弯了芯片的管脚，可使用镊子、钳子等工具仔细将其扳回原来的形状和位置。对于PLCC封装的芯片，参照图的方式夹住ROM的一角及其对角，但必须是非斜角所在的一角，拔取器的爪必须可能深入ROM，然后压住将ROM从插座中向上拔出。拔取芯片时，需相当谨慎小心，不正确的处理或是用力不当，可能会损伤主板或ROM本身。取下芯片后，可以清楚地看见主板上的管座。 主板上ROM芯片的管座上也有方向标记。如图是DIP形式的插座，其一端也有类似ROM芯片上的半圆形的凹槽；PLCC形式的插座上也有斜角状的标记。

    3、RD1的安装 将RD1安装到主板上的空插座内。千万务必注意首先必须掌握正确的方向，在RD上也有一个半圆形的符号，表示装置的安装方向。对于DIP形式的封装，把RD1 主板管座的半圆形标记对齐，然后再平均用力，把RD1插到主板的管座上，安装时，要注意RD1,两边各16支脚必须全部插入到管座中。对于PLCC形式的封装，要把RD1的斜角对准主板插座的斜角，即两者的斜角落在同一角落，方向对准后再平均用力，将连接器的插入座压至底部为止。

    4、原有ROM安装 最后再将原有的ROM插入RD1中，仍然须注意ROM须注意ROM的方向要与RD1的方向一致。

    5、连接开关的接插件 DIP形式的接插件是把开关线的插座与RD上的两芯插头J3连接即可，插入时，没有方向性。对于PLCC形式的，把RD1上延伸出来的黄色线与开关线的黑色端对插即可。插入时同样也没有方向性。

    6、固定安装有选择开关的金属挡片 在开关线的另一端是附有选择开关的金属片，将金属片用螺丝固定在金属挡板上，再将挡板固定在电脑机壳上，或直接固定在任何空的D-SUB9连接器孔上。

    二、RD系列产品的使用方法：

    一些主板在对BIOS升级时，必须要调整主机板上的跳线或者要关掉SETUP中的BIOS防护功能才能进行。安装RD1后，对RD1的ROM或原有的ROM 升级时，都会受到跳线及SUTUP设定的影响，因此最好事先阅读主板的操作手册，确认跳线及与SETUP的设定方法。

    1、ROM的选择 RD1产品内附的选择开关可以选择是让主板上原BIOS工作还是选择RD1工作。因制造批次不同，有两种标识方法：如图，其中，“1”和ORG代表原有ROM，“2”及RD1表示RD1的备份ROM。以下的说明以“ORG”及“RD1”为例来说明。 要注意全新的RD1内部是空的，无法启动系统。安装完RD1第一次启动机器时，务必将开关选择至“ORG”的位置，然后才能启动系统。

    2、制作启动磁盘，为BIOS的更新作准备 首先准备启动盘并拷贝FLASH ULILITY： 准备一片磁盘，在DOS PROMPT下输入FORMAT A：/S，格式化完毕后，再将FLASH ULILITY拷贝到磁盘中，并使用软盘重新开机。

  a．将RD1开关选择至“ORG”的位置，然后启动系统至纯DOS状态下，执行BIOS FLASH程序（BIOS FLASH UTILITY）。
  B．进行BIOS的备份（SAVE的指令）、将BIOS的资料保存到磁盘中。
  C．保持开机的状态，将RD1的选择开关打至“RD1”的位置，再执行BIOS FLASH程序（BIOS FLASH UTILITY）。
  D．执行BIOS DATA的写入程序（PROGRAM），将B步骤所保存的BIOS的资料写入RD1的ROM中。
  E．经以上过程，原有BIOS的资料已经完整的拷贝到RD1的ROM内。要确认是否已正确地拷贝与否，只要将金属片上的选择开关调节到“RD1”的位置后，再重新启动电脑，若系统无法开启表示拷贝未成功，应重新进行A至D的步骤，部分BIOS升级程序在作第一次备份时，必须重复进行两次才能正确的写入。在对BIOS资料写入时，若FLASH UTILITY显示出“ROM SIZE MISMATCH”，表示ROM的容量不同，请确认主板和RD1的ROM容量一致，也可以在执行FLASH UTILITY中询问PROGRAM Y/N时才功换至RD1。若FLASH UTILITY显示出“UNSUPPERTED ROM TYPE ”等讯息，表示所使用的FLASH UTILITY不支持RD1所使用的ROM。在这种情况下，你可以去下载更新的版本的BIOS FLASH UTILITY 。

    BIOS 的更新方法将RD1的开关调至“ORG”的位置，使用BIOS FLASH UTILITY 将新的BIOS DATA与入。BIOS更新失败或遭病毒侵害的场合将RD1的开关调至“RD1”后重新启动系统工程，因为有内含BIOS的RD1备份的ROM所以系统将会毫无困难地立即启动。事实上“RD1”并非一定当作备份使用，亦可将RD1设定成一般使用将原来的ROM设定成备份用。RD1与原有的ROM在内部回路上并不互通，被子选为备份的ROM是一独立的个体不会进入系统也无法由系统回路存取资料，因此使用权者可以安心的尽情的更新BIOS。一旦作为一般使用的ROM的DATA损害时、只要将开关调至“RD1”重新启动系统后、在将开关调至“ORG”并进行2。的步骤将正确的BIOS DATA写入DATA损坏的ROM即可侯复安装ROM或RD1时绝对要注意方向性。避免方向不正确或是脚位折弯等疏忽，这类疏忽可能导致部分零件或甚至整个系统受损。无论是RD1上的插座或是主板上ROM的座同样不适合频繁的插拔，频繁的插拔是导致接触不良的原因。

    本产品除购买时的首次不良外，对以后因插座的松动导致接触等恕不在保固范围内。制造商及经销商对于不当使用产品而衍生的问题及损害恕不负任何责任。制造商及经销商对本产品的规格及说明书保有无事先预告而变更的权利。注意当BIOS SHADOW在OFF的状态时，系统动作不能对RD1的开作切换。BIOS 执行时即便切换RD1的BIOS选择开关除非系统重新再启动否则仍由目前的BIOS持续动作。切换RD1的开关更换BIOS进行系统工程再启动时，请以关闭电脑再重新按电源键的方式或按“RESET”键方式重开机。换言的被切换欲使用的BIOS并未被使用。BIOS SETUP上所设定BIOS内容并非被保存在BIOS ROM，因此即使切换RD1的开关也是无法将两面三刀种设定同时保存。主板上安装RD1但未安装开关线时，系统启动时会以原有的ROM的BIOS开机。
