技嘉686BX主板BIOS维修

    技嘉686BX主板上的BIOS芯片同我们常见的主板BIOS芯片不同。我们常见的BIOS芯片封装大多为DIP（双列直插）形式的，1M和2M的芯片都是32脚封装；部分芯片采用了PLCC32形式的封装，也就是我们看到的四四方方的BIOS芯片，32脚封装，四周都有管脚。技嘉主板上采用的是PDIP40封装的BIOS，是40脚封装的，由于这种封装形式的BIOS芯片现在已不再生产了，许多编程设备都不支持它，所以如果因升级失败或病毒破坏造成BIOS芯片损坏，很难将其恢复；而一旦用热插拔法修复造成芯片物理损坏，由于市场上根本就没有相应封装形式的芯片供应，损坏主板的后果只有一个——报废！十分可惜。在长期的电脑维修中，我摸索出一种维修该主板BIOS的方法，下面听我一一道来。

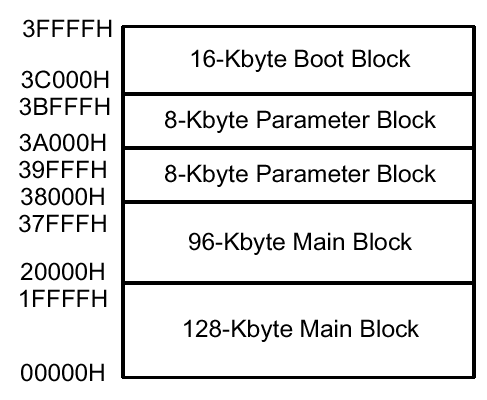

     从电脑的发展历程上来看，主板上常用的FLASH ＲＯＭ芯片主要有三类：一类是以Intel的28F系列部分芯片和Winbond的29E系列芯片为代表的分块式的EEPROM，这类芯片主要用于586时代的电脑，容量以１Ｍ的居多。技嘉686BX主板用到的芯片就是这种类型的芯片，其型号为P28F002BC，容量为2M，不过其封装为PDIP40形式。这种芯片与常用的可擦写ROM有一定区别，其内部的数据结构是分块的，其中BOOT BLOCK必须在VPP=12V、PR#=12V时才能编程，从而有效保护BIOS启动区（如果这块信息没丢失，则有的机子升级失败后用ISA显卡仍能显示），其内部地址分布表见图1。

  第二类是工业上常用的28F020系列芯片，同上面的芯片相比，它取消了内部的分块，但在对芯片进行编程（写入）时，其VPP端仍在加+12V的编程电压。由此可见，以上两类EEPROM芯片是双电压设计的，它可以在+5V的电压下正常读取，但写入必须提供+12V的电压，采用这两类芯片的机器在升级BIOS时，必须要开机箱设置跳线才行，因而比较麻烦，但如果能合理设置跳线，就可以有效地保护BIOS不受病毒的破坏。

  第三类是单电压的EEPROM芯片，即我们所称的FLASH ROM芯片，其代表是Winbond公司的W29C010A和W29C020。这类芯片为单电压设计芯片，读写都是在单电压下进行的，因此只须用升级软件即可完成升级BIOS的操作。

  综合比较三类芯片的管脚及参数，相同封装形式的芯片的管脚排列相互兼容，功耗也差不多，这就意味着相同容量、相同封装但不同类型的ROM芯片在一定程度上是可以替换。

  有了上面的理论基础，维修技嘉686BX主板上的BIOS芯片就很方便了，即然我们买不到和P28F002BC相同封装形式的BIOS芯片，但我们可以考虑用一片相同容量但封装形式不同的芯片来替换它，从而把主板修复。

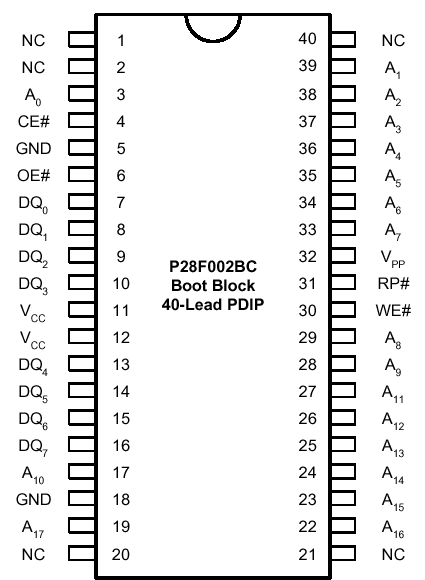

  图2是技嘉686BX主板BIOS P28F002BC（2M）芯片的管脚示意图，图3是普通的W29C020（2M）芯片的管脚示意图，芯片管脚说明见表1。比较二者的管脚排列及功能，我们可以发现：尽管二者的管脚数量不一致，管脚排列也不同，但二者管脚的功能是一一对应的，因此，如果我们把W29C020芯片的管脚转换一下，使其按P28F002BC芯片的管脚排列，是否就可以代替P28F002BC，从而修复主板呢？

  表1 BIOS芯片管脚功能说明

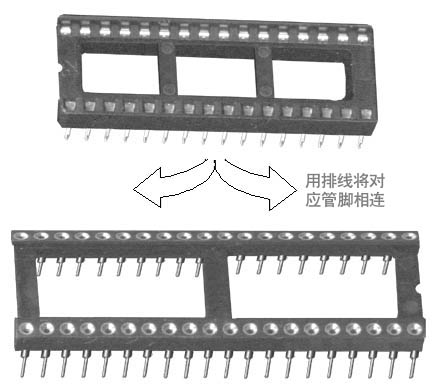

  要把W29C020芯片的管脚重新排列，需要到市场上找一个DIP40和一个DIP32形式的管座，根据上面两种芯片的管脚排列，把DIP32管座的管脚用绝缘导线连接到DIP40对应功能的管座上，如图所示。例如，DIP32芯片的第11脚是地址线A1，就把它连到DIP40管座的第39脚（A1）上；DIP32芯片的第12脚是数据线O1，就把它连到DIP40管座的第7脚（DO1）上。注意要把导线的一端焊在DIP32管座的管脚上，另一端焊在DIP40管座上面的插孔上，以免妨碍DIP40管座将来的插拔。芯片上标明为NC的管脚是空脚，不用连。要注意，管座也是有方向的，其一端的半园形缺口表示其管脚的排列方向。连接期间，因为二者的管脚排列相差较大，有些线不可避免要交叉，因此操作时一定要对号入座。

  连线连接完毕后，把DIP40管座插到技嘉686BX主板上，插时一定要注意对应好方向，以免将来烧毁芯片。用编程器把下载下来的技嘉686BX主板的BIOS升级文件686bx.bin写入到一片W29C020芯片中去。把写好的芯片按正确的方向插到DIP32管座上。检查无误后，通电开机，结果显示器出现了熟悉的开机画面，机器顺利地启动，修复成功，表明我们上面的设想是正确可行的。

  上面修复的结果就是你的BIOS的样子成了一个丑八怪，但我们可以换一个方式，用一个DIP40的管座和一个PLCC32的管座组合，用细软的漆包线把二者对应的管脚一一相连、检查无误后，用环氧树脂胶把PLCC32管座粘在DIP40管座上，这样打造完毕的BIOS组件大小就小多了，也漂亮多了，BIOS芯片也相应地改用一片PLCC封装的W29C020。以上改装做过多次，主板全部修复，证实该法没有问题。技嘉686BX主板由于种种原因BIOS坏的不少，好方法不敢独享，写出来供大家参考。
