矫龙全智能型编程器硬件联接与驱动安装

    一、矫龙全智能型编程器构造说明


   USB接口

  （LPT并口）

  打印机接口

扩展芯片座：

白色从上到下分别为：25芯片座、PIC16F单片机芯片座、93芯片座、24芯片座

蓝色为40针PIC座

红色为28针PIC座

    二、矫龙全智能编程器硬件安装

    安装步骤如下：

    1.关闭计算机电源
    2.把并口连接线的一头插在计算机的打印口上
    3.把并口连接线的另一头插在编程器的25针接口上
    4.把USB数据线，一端接电脑任一可用USB接口
    5.USB电源线一端接编程器USB接口

    这时编程器的两个绿色正常指示灯应该点亮，表示编程器已接通电源。同时编程指标灯也会闪亮，硬件部分连接完毕。

    注意：计算机的并口要在BIOS中设置为ECP或者ECP+EPP。

    三、矫龙全智能编程器驱动安装

    矫龙全智能型编程器驱动安装比较方便，运行随机附带光盘中相应版本的setup.exe安装程序，或从网站下载最新安装版本：(安装程序的文件名一般为SETUP xxxx,xxxx为软件的版本号)
    按照提示一步步操作即可完成驱动安装.安装完成后,将在桌面出现驱动的快捷图标，双击图标,即可运行驱动.驱动默认安装目录是C:\Program Files\ <文件夹>中。

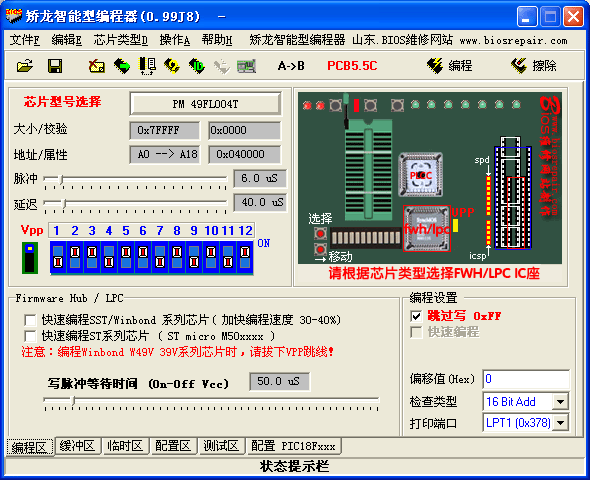

    程序运行后，操作界面如下：

    四、硬件检测

    运行控制程序后，随便选择一个芯片型号，必须选择一个芯片型号，在程序的工具栏，点击按键，如果电源或并口数据线连接不正确，在状态提示栏会出现“硬件联接错误，请检查数据线和电源 ”的提示，这时需要仔细检查编程器是否已和主机连接好，USB电源张联接是否正常。或联系BIOS维修网站www.biosrepair.com qq:125081447

  编程器及电源正常，则出现“硬件检测正常”的提示。
