一、编程器上的跳线
1、PCB5.5C<->PCB3B跳线，用于转换编程器的版本。在默认位置上，硬件版本为PCB5.5C，使用0.98D6以上的驱动程序。
2、J1跳线，4M容量芯片转换跳线，在默认位置上，烧写4M以下容量的芯片，当烧写4M容量的芯片时，按编程器程序提示，该跳线设到上面位置。
3、J2跳线，电压及特殊芯片选择跳线，当该跳线拨下时，电压设置及特殊芯片选择按钮，不起作用。
4、J3跳线，VPP电压跳线。当烧写W39VXX及W49VXX系列芯片时，该跳线一定要拨下来！
二、扩展插头：
1、扩展数据线：用于烧写大容量芯片时，接外接数据线。
2、ICSP：ICSP外接数据线。
3、SPD：用于外接SPD适配器的数据线。
三、编程器上集成的适配器：
双列锁紧DIP适配器：中间蓝色的是双列锁紧适配器，所有DIP（双列直插）封装的芯片，都放在上面烧写。
PLCC适配器：位于双列锁紧插座的右上方，用于烧写5V工作电压的芯片。
FWH/LPC适配器：位于双列锁紧插座的右下方，用于烧写3.3V工作电压的芯片。

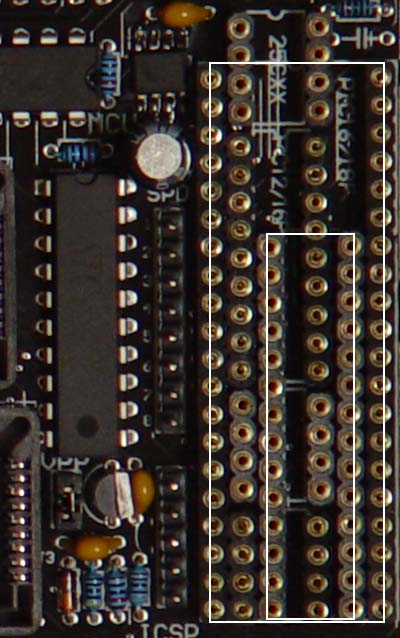

20/40脚PIC适配器：见下图，分别用于烧写20脚/40脚的PIC单片机芯片。

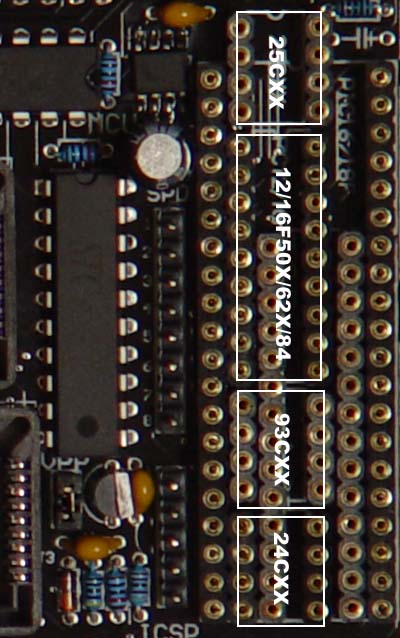

24/25/93/PIC适配器：见下图所标的位置。
|
