矫龙全智能型编程器BIOS芯片安装位置 |
|
由于BIOS芯片有几种封装形式，而且不同型号的芯片，其脚数和脚定义也大不相同。因此，不同的芯片，要用到对应的转接座，2008款矫龙全智能型编程器，编程器上已经集成了常用芯片的座；因此对于芯片，我们只要根据类型选用对应的座即可。 目前BIOS芯片分5V芯片，3.3V FWH/LPC芯片和27系列EPROM芯片，对于不同芯片在编程器上安装位置，请看如下介绍 。 |
|
3.3V FWH/LPC芯片在编程器上的安装位置： |
|
|
|

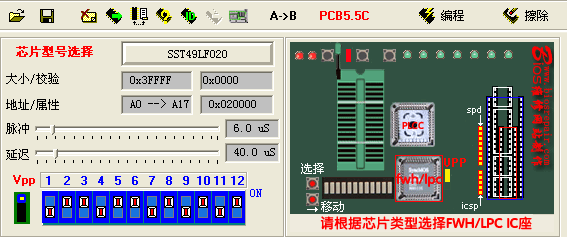

对于有用户无法识别什么芯片是FWH/LPC芯片，其实只要按芯片型号在驱动中选择了芯片，驱动将有提示，如有如下提示，则需要使用FWH/LPC转接座。
|
|

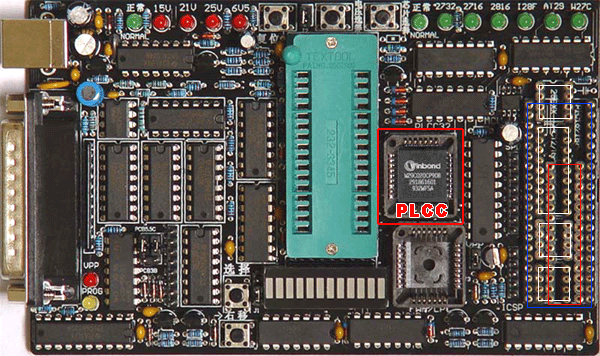

5V PLCC芯片在编程器上安装位置： |
|
|
|
| 5V DIP芯片在编程器上安装位置： | |
|
|

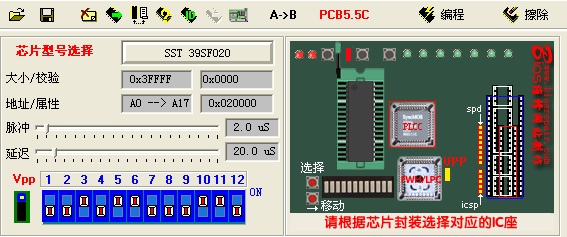

对于有用户无法识别什么芯片是5V芯片，其实只要按芯片型号在驱动中选择了芯片，驱动将有提示，如有以下提示，则是5V芯片，然后根据芯片的封装形式，选择DIP或PLCC座即可。
|
|

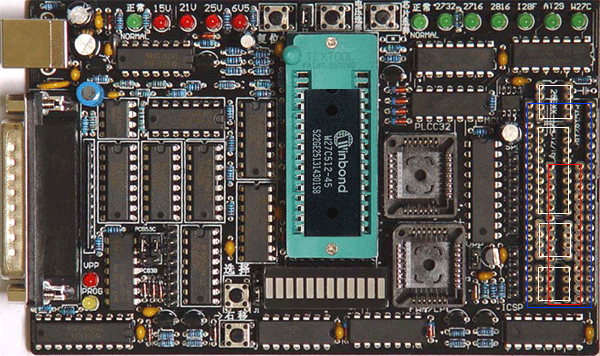

27系列EPROM 28脚芯片在编程器上安装位置 ： |
|
|
|
对于27系列512K芯片，如果你的芯片是PLCC32的，是无法直接使用编程器上的PLCC32转接座的。需要使用DIP28-PLCC32转接座，此座需要另行购买，编程器标准配置中不包括此座。所有编程器在写PLCC32 27系列512芯片时，都必须使用DIP28-PLCC32适配器，请一定注意。 |
|
24、25、93及内存DPS系列芯片在编程器上安装位置： |
|

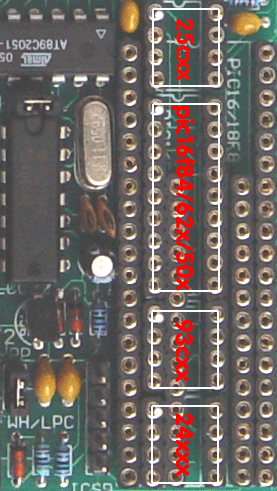

24、25、93等系列芯片座 |

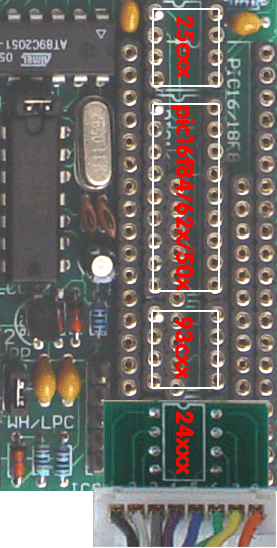

内存SPD转接座插在24XXX座上 |
|
|

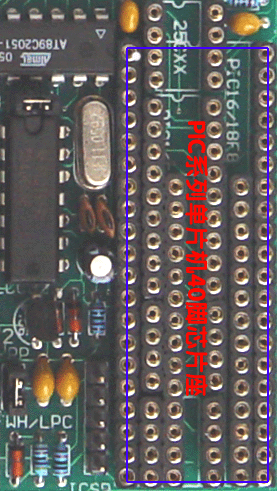

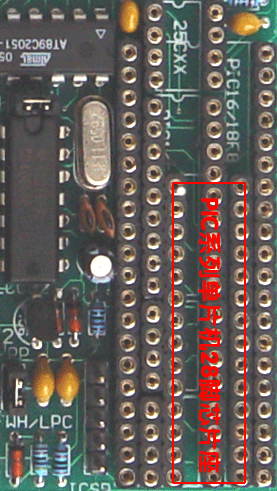

PIC系列单片18脚、28脚、40脚芯片在编程器上位置： |
|
|
|
