Intel原厂815系列主板BIOS合并 |
|

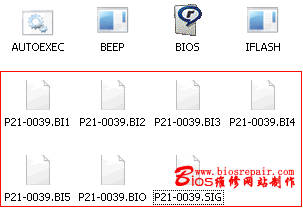

关于INTEL原厂主板，BIOS分离和合并的文章，耗子在前些时间已经写过了（Intel原厂主板BIOS文件，提取原来就是这么简单）；但由于其文章主要针对845以上系列主板的BIOS文件，无法适用于INTEL815系列主板BIOS，因此虽然解决了众多新主板用户的BIOS维修，却忽略了对老主板用户的支持；所以好多网友回复我，说耗子喜新厌旧，呵呵，其实耗子是很专一的呀。没办法，只有重新写一下关于INTEL原厂815系列主板BIOS文件的合并。 其实INTEL原厂815主板的BIOS，其都是DOS环境下的刷新程序，因此，其文件都是分散型的（关于分散的定义，是耗子自己定义，即BIOS文件由多个小文件组成），与以前的文章中分散型的BIOS合并过程基本一样的，主要是如何确定加入空字节的地址。 修改文件所需要的文件，还是：UltraEdit32(下载http://www.biosrepair.com/biosfiles/ultraedit.zip) 计算器（WIN系统自带） INTEL原厂815系列的主板BIOS，可根据你的主板型号从INTEL原厂网站（ 下载文件后，其文件是EXE自解压文件，可双击文件自行解压缩；如此操作比较麻烦，我们只要单击下载的文件，右键--选择使用WINRAR解压，将文件解压到指定的目录中即可。815主板的压缩文件，直接解压后，即可解出文件，不象845以上的主板，还需要运行相应的程序才可解出；下图红框中的文件，即是我们需要的BIN文件；但其中还有一个文件扩展名为SIG，这个文件我们不需要，我们只需要P21-0039.BIO--P21-0039.BI5这6个文件。这一点与前期介绍的845以上主板还是不同，845以上主板的分散文件是7个。

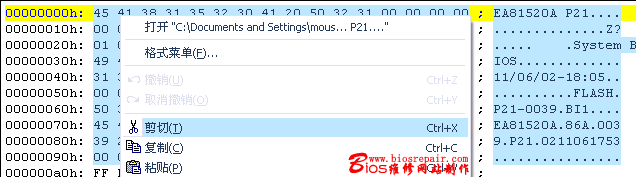

由于要将6个文件合并成一个文件，因此，在DOS下输入时，输入P21-0039.BIO等文件名时，比较麻烦，因此我们可以将6个文件改名，改成比较简单容易输入的，如1.bio.....6.bio等。注意，如果你要修改文件名，一定要注意顺序，其P21-0039.BIO为第一个文件，P21-0039.BI1为第王个文件，依次类推。 下载运行UltraEdit32，安装运行后，打开第一个文件P21-0039.BIO。去掉其文件头部，文件头很好区别的，将地址0000H--009FH之间的内容删除即可。这个INTEL所有原厂主板的单个BIOS文件，头部地址都是一样的。关于文件头部的含义，请浏览网站以前的文章（INTEL原厂主板BIOS文件再分析），使用鼠标选择从0000H--009FH地址范围内的内容，点击鼠标右键，选择剪切，将选择的内容删除。

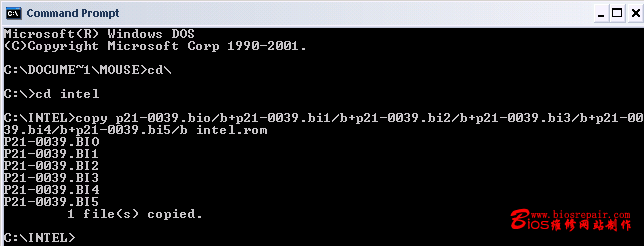

剪切完成后，其文件应是从地址0000H--FFFFH，文件大小正好为64K。点击UltraEdit32工具栏--文件--另存为，将剪切后的文件保存成一个文件。（如果想合并时方便输入文件名，可以保存时，将文件名改为容易输入的名子，如1.bio），依次按上述修改，分别将余下的5个文件头删除，并另行保存。 接着，我们需要合并修改好的6个文件，需要在DOS环境下，使用COPY命令来完成。我们可以直接在WIN环境下操作，对于XP的用户，点击开始--运行--输入COMMAND，确定后，即可进入DOS；对于98用户，选择开始--程序--MSDOS方式即可。在DOS提示符下输入COPY P21-0039.BIO/B+P21-0039.BI1/B....P21-0039.BI5/B INTEL.ROM回车，即可将文件合并成INTEL.rom文件，其中每个文件后的/B参数，一定要加入，其代表是按二进制合并。

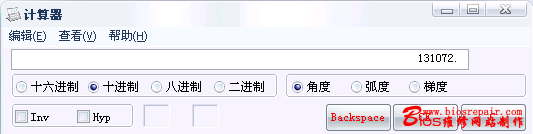

合并完成后，使用UltraEdit32，打开合并后的INTEL.rom文件；由于INTEL815主板使用的BIOS芯片型号为INTEL82802AB，其容量为4M即512K，文件大小应是从地址0000H--7FFFFH；我们打开的文件最后地址为5FFFFH，因此我们还需要加入2000H地址的空字节。由于20000H为16进制，我们还需要将其换算成10进制文件才可，这里我们就要用到WIN自带的计算器了。 因为4M文件最大地址为7FFFFH，我们合并的文件最大地址为5FFFFH，在开始--所有程序--附件--计算器，点击工具栏--查看--选择科学型；首先选择十六进制，然后从键盘输入7FFFF-5FFFF=2000，然后选择十进制，即可得到10进制131072，正好128K即1M的字节数。

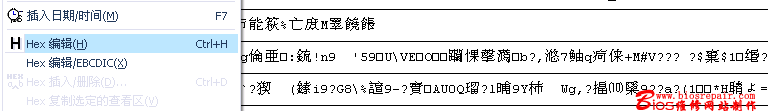

注意，由于我们合并文件时，是采用二进制合并的。因引使用UltraEdit32打开合并的INTEL.rom文件时，可能会如下显示；此时我们只要选择工具栏--编辑--HEX编辑，即可（如下图）。

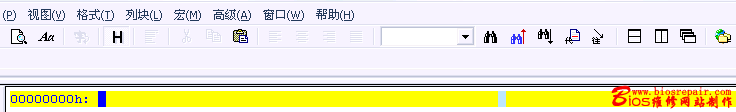

点击UltraEdit32工具栏--文件--新建，建立一新文件，在右侧编辑栏中，随意输入几个字符，然后回车。然后选择工具栏--编辑--HEX编辑；然后选择右侧编辑栏中输入的数据，按鼠标右键删除。这样即可得到一个空字节的二进制文件。

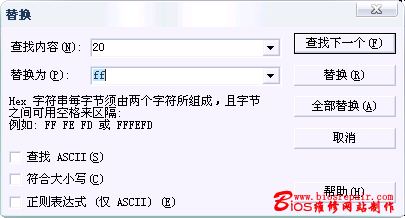

将鼠标选择0000H地址处，也就是文件的开始地址，选择UltraEdit32工具栏--编辑--HEX插入\删除，在出现在操作界面中，选择插入，在插入\删除的字节数量中，输入我们开始算出的131072，然后确定。 确定插入131072字节后，由于默认插入是20的空字节，因此我们还需要将20全部替换成FF；选择UltraEdit32工具栏--搜索--替换，在替换界面中--查找内容中输入20，在替换为输入FF，其它选项都不选择，然后选择全部替换，所有字节即替换成FF。

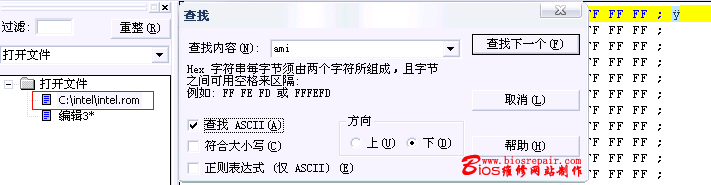

选择UltraEdit32工具栏--编辑--全部选定，选择后，点鼠标右键，选择复制。然后点击左侧编辑中，选择我们开始打开的intel.rom文件（双击即可）。选择工具栏--搜索--查找，在查找界面查找内容中输入AMI，选择查找ASCII码复选项，然后点击确定，找到AMI BOOT区。

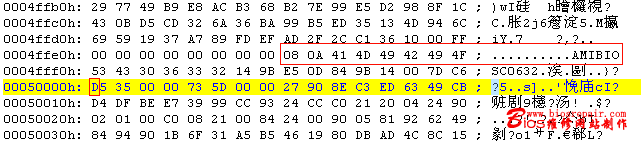

找到AMIBIOS字节，其开始地址为4FFE0H，结束地址在4FFFFH。其实这里正好是第5个文件的尾部，我们将鼠标移到50000H处，按鼠标右键，选择粘贴，即可从50000H地址处，插入131072字节的空字节。

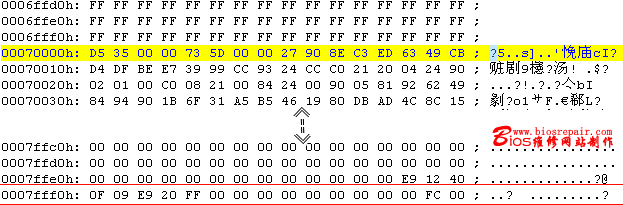

此时文件的最后地址应是7FFFFH，至此文件就修改完成，我们选择UltraEdit32工具栏--文件--另存为，将文件另行保存即可。 注意： 1、INTEL815主板的文件合并，与845主板文件合并基本差不多，只是定位AMI BOOT地址时不同。这一点要注意。 2、合并文件时，一定要加/B参数。
