R40e笔记本BIOS升级失败的修复

    升级BIOS相信很多人都尝试过，但是在升级过程中失败的是否也有人尝试过呢？那为什么我们要升级BIOS呢？升级的过程要注意些什么呢？升级失败后我们应该怎么做才对呢？带着这些疑问笔者用事例做一个简单的述说借此给大家做个参考。

    前段时间笔者接到一个外地客户的电话，述说其IBM-R40E笔记本电脑在一次升级BIOS过程中突然短电，再次开机后屏幕没显示，指示灯、硬盘、光驱正常运作，问其故障所在点。毫无疑问是升级BIOS过程中不正确，导致运行失败断电，BIOS原程序破坏所导致开机无显示，解决方法是把BIOS从主板上拆下通过编程器把原程序重新写入。

    涉及到主板硬件方面相信很多人都不敢自己动手解决，更何况没经过专业培训一般对笔记本硬件方面的认识都不够，笔记本电脑的主板设计非常精密，主板上的芯片五花百门那块是BIOS或者很多人都不清楚，但很多人也把笔记本电脑的BIOS误认和台式机主板一样，其实台式机上的BIOS一般都会用一个胶座把BIOS固定，在拆的时候只要我们轻轻翘动四周方可拆出，而笔记本的BIOS，一般都是TSOP封装的芯片，焊在主板上，拆下芯片和编程器，都有比较高的要求。

    下面笔者把IBM-R40E起死回生的方法介绍出来：

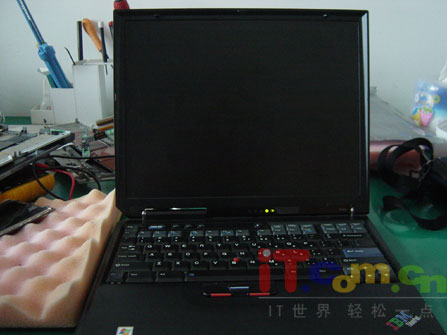

    机器接到手后，首先试机，正如使用者所说开机指示灯亮而屏幕无法显示，根据用户所提供的资料我们得知是BIOS问题所造成：第一步要做的事情就是把主板拆出来、第二步把焊接在主板上的BIOS拆出进行程序恢复。

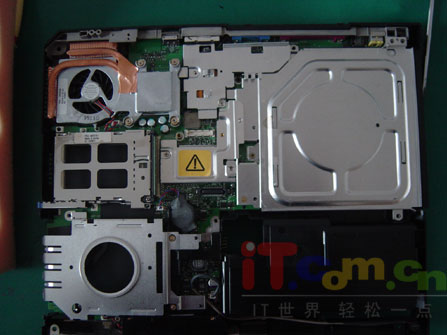

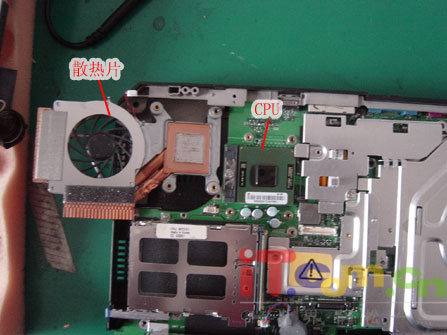

    把键盘和屏幕拆走后，我们就可以看见主板的整体构造了， R40本本整体的散热方面和前期R30-32散热方面做了很大的改良，大家是否注意到中间部分有个黄色的感叹号、散热片下面就是南桥芯片，黄色感叹号意思是：小心烫手：）

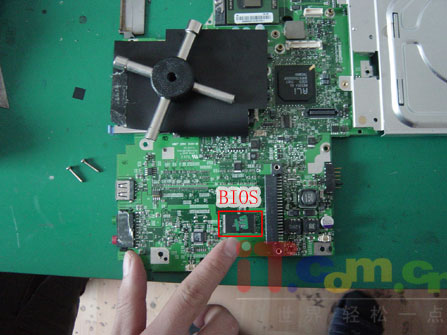

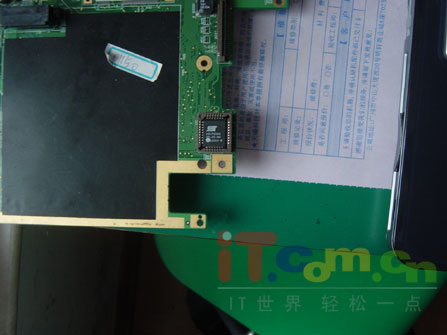

    主板上TSOP封装的BIOS芯片

    把主板全部拆出来后，根据经验我们很快就知道BIOS所在点，把硬盘档板拆走后我们可以看到一层黑色薄薄的胶纸，把胶纸撕开后我们就看见BIOS了，大家觉不觉得很奇怪呢！是不是如我刚所说的，和台式机的有所不同呢！就拆卸的方法和台式机的也有所不同，笔记本电脑的BIOS引脚比较密所以在拆卸的时候一定要小心，用力过大或者吹风的温度不均匀都有可能把芯片引脚弄断或者把四周的小电容、电阻吹坏。

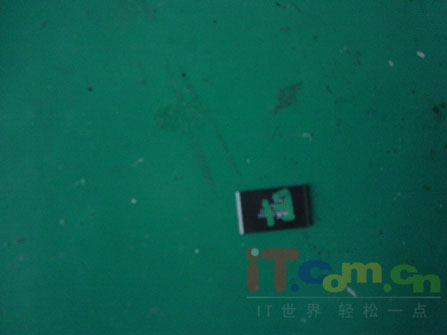

    吹焊下来的BIOS芯片

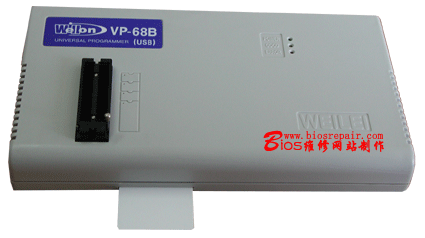

    接着我们通过编程器把BIOS的原程序写入，这里介绍的这款编程器型号是VP-68B+，是一款很不错的编程器了，支持16000多种类型的芯片的读写。

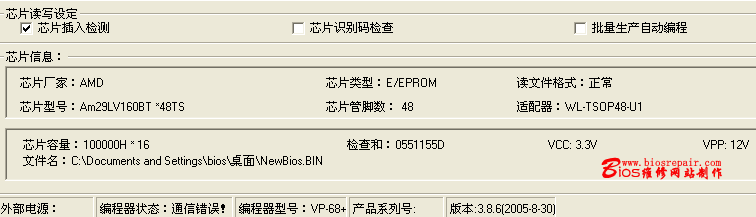

    启动编程器的驱动程序后，选择好芯片的具体型号，读入以前保存的该型号笔记本的BIOS文件，驱动程序显示下面的画面：

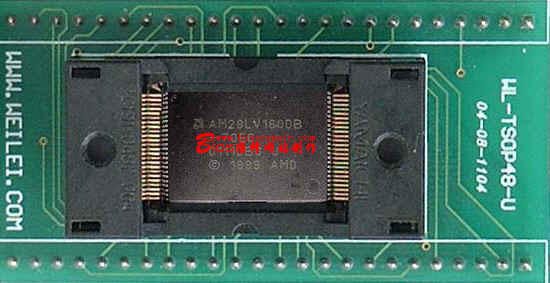

    把芯片按正确的方向，放在TSOP48的适配器上，然后把适配器安装在编程器的ZIP插座上，进行芯片编程

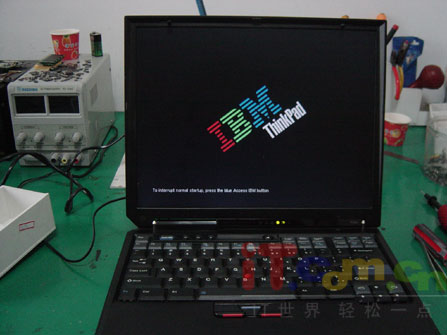

    接上电源开机屏幕显示了，终于又挽救了一台本本了：）用户得知这个消息后也笑笑和我们说，真的太感谢你们了。

    一个简单的维修过程就这样结束了，但是在这个简单的背后又存在了许多的经验和技术呢？很多人或者还带着一种疑问就是笔者是怎样找到原BIOS程序的！在做维修笔记本电脑的这么多年里笔者也不记得自己储藏了多少BIOS的原程序了，每一款、每一个型号还有些连自己都说不出的本本的BIOS笔者都储藏之今。在这里笔者也和大家说说对升级BIOS要注意的一些事项：下载BIOS升级程序一定要注意，下载的地方一定要在自己本本的牌子的官方网站上下载，而且要看清楚是硬盘版还是软盘版，升级的过程一定要保证电池或电源供电正常，在自己不明白的情况下最好是通过电话咨询售后服务点或专业维修中心，听取专业人员讲解明白后再进行升级，这样就万无一失了。
