需要准备的工具：
1、工具刀一把（用来取屏壳及后部的黑色盖片）
2、中号十字螺丝刀一把
3、小号十字螺丝刀一把
4、空旷的台面一张
5、小盒子一个（用来放置螺丝钉及小型配件）
6、如果有条件，最好带上防静电手镯，如果没有，那就带上金属表带的手表吧。
7、不要穿化纤类的衣服，尤其上衣。推荐棉质衣物。
步骤：
零、拆除 ThinkPad 上的所有外部连线

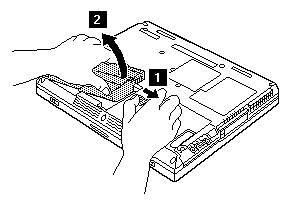

一、拆除电池

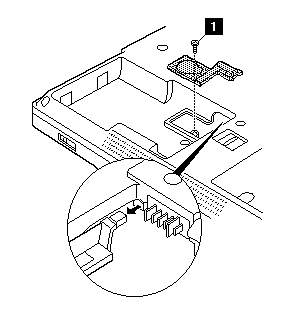

二、Backup电池，就是我们通常说的CMOS电池啦。
注意，该电池是可以更换的，但如果从IBM或蓝快处购买的是没有外面的那个塑料盖的。所以在更换时候要注意走线位置。另外的方法是可以剥开外面的黄色塑料皮，按照里面的电池型号去购买“兼容产品”，然后用电烙铁把接口焊上去，比较麻烦。

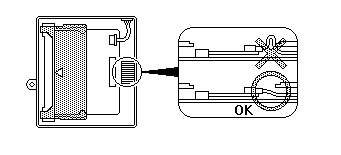

这是Backup电池的走线图，框框中的是拆除该配件时使用的螺丝的规格，
第一列中的是图示所标注的步骤号，
第二列中的是螺丝的长度及直径，
第三列中的是螺丝的具体规格吧。
注意：拆机原则，如果不能确保可以记住所有的螺丝的位置，那就按照拆机步骤把螺丝按次序分类放置。

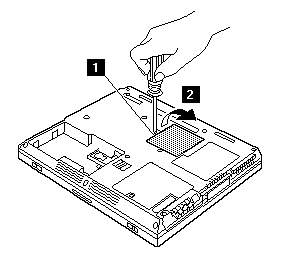

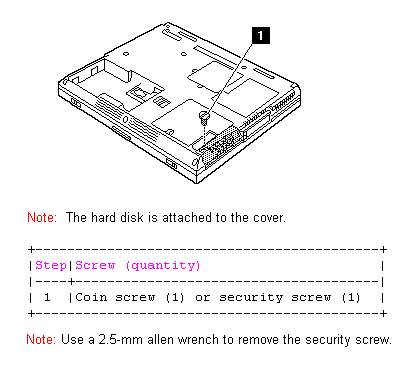

三、拆硬盘
在拔出硬盘盒的时候，要将LCD打开。
在安装的时候，要确保硬盘被正确插入，尤其是使用薄型硬盘的机器，如果没有水平插入硬盘，会造成硬盘无法识别，没有关系，重新拔出来，仔细插就可以了。

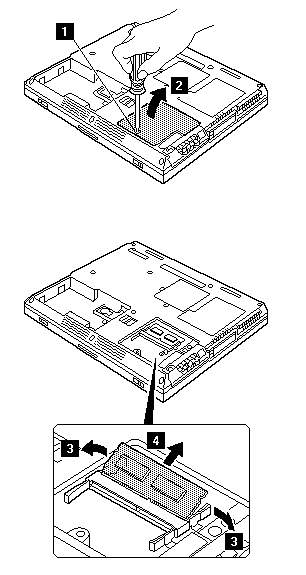

四、这是内存
Notes：
1、步骤1的螺丝是不能被完全取下的。
2、取内存的时候请不要直接触摸内存颗粒，小心的拿着PCB板的边缘。
3、安装内存的时候，要让内存的金手指尽可能深的插入底座中

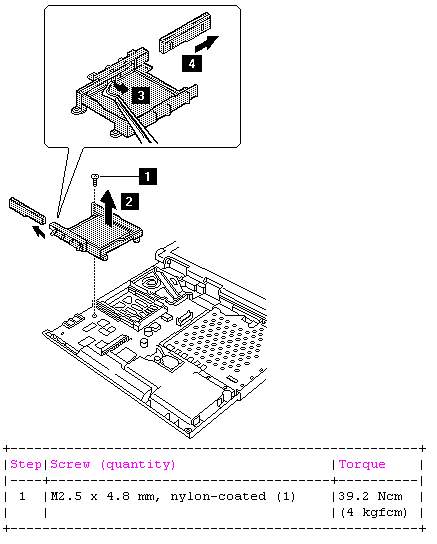

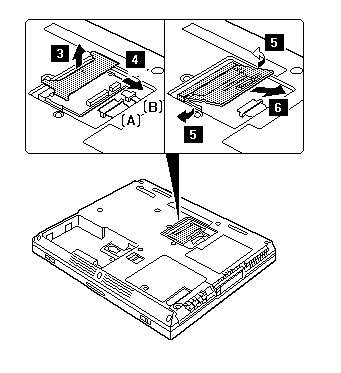

五、Mini PCI适配器
这里面就是Modem/网卡了。这个螺丝也是不能被取下的。
第3步骤取下的是一个金属屏蔽盖，是卡在插槽上面的。小心取下，小图中，标注A的联线是网卡连线，这条连线直接连接到主机背后的RJ45接口上。B是Modem连线，连接至背部的RJ11接口。
有些机型可能没有配置网卡或Modem，但是都会有这两条连线。
拆除及安装这两条连线的时候也许不太好弄，但小心操作即可。
这是安装的示意图。

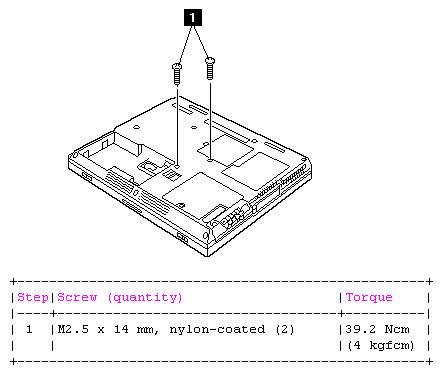

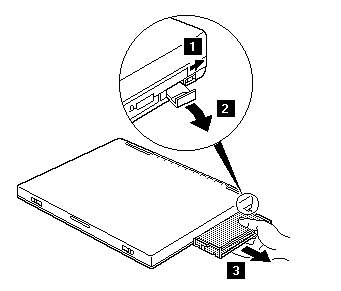

六、拆除 UltraBay2000 设备。

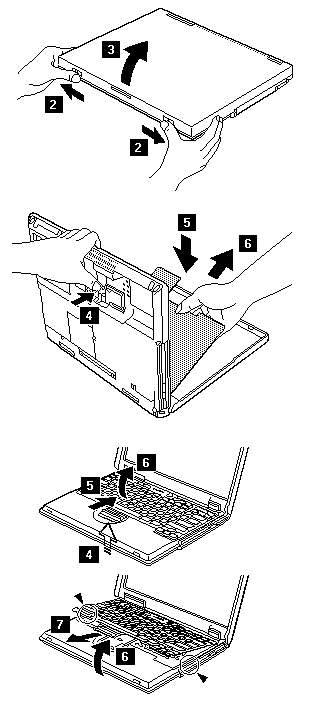

七、拆键盘。
请对照图片以确定螺丝的位置。仔细看看，在正确的螺丝位旁有两个小小的箭头。一般来说，IBM机器凡是有这两个箭头的螺丝，都表明该螺丝是拆机的关键。
键盘是通过键盘盖板上的几个卡位被卡住的，一个小诀窍，从底部的
Backup 电池处用手将 TrackPoint
的按键推起，然后用指甲将整个键盘从边缘处撬起，在用力的时候有变形是正常现象，但只要你用力不是太大，都不会造成键盘的永久变形。

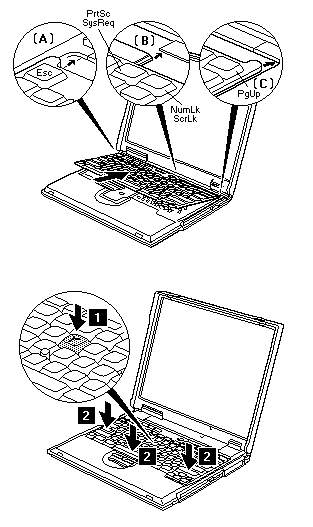

这是安装键盘的注意事项。
Notes：
1、在A、B、C三个位置均有一个卡子，这个卡子是压在主机的键盘盖板下的。
2、安装的时候，在键盘的“Y”这个位置下面是键盘和主板的连接接口。稍微用力压一下。
3、在主机键盘盖板的标注2的位置，均有塑料凸起，是为了卡住键盘的。稍微用力在那几个地方压一下。
4、最后安装完后，再压一下Y这个键。

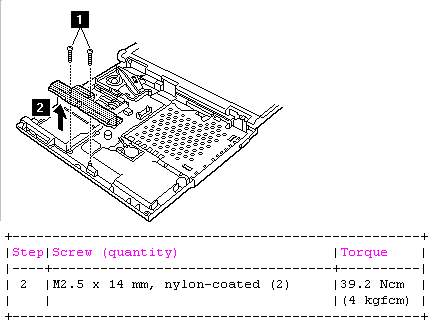

八、这玩意儿，不知道是干嘛的，可能是机器内部的散热气流通道吧。

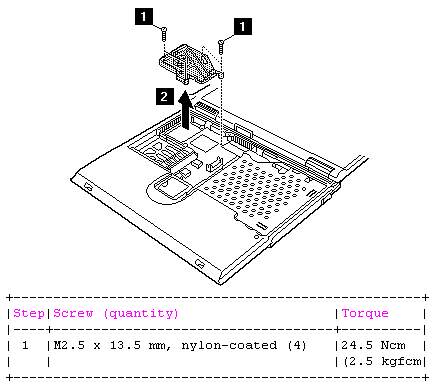

九、CPU散热风扇。
Notes：
在散热器上有一个弹簧簧片，在安装的时候，先把螺丝拧进去定位，等所有螺丝都定位后，再分别将螺丝拧紧。
拧紧螺丝的顺序，请按对角线位置依次拧紧。
在最后拧紧之前，请略为左右晃动散热片，以便和CPU完全接触。

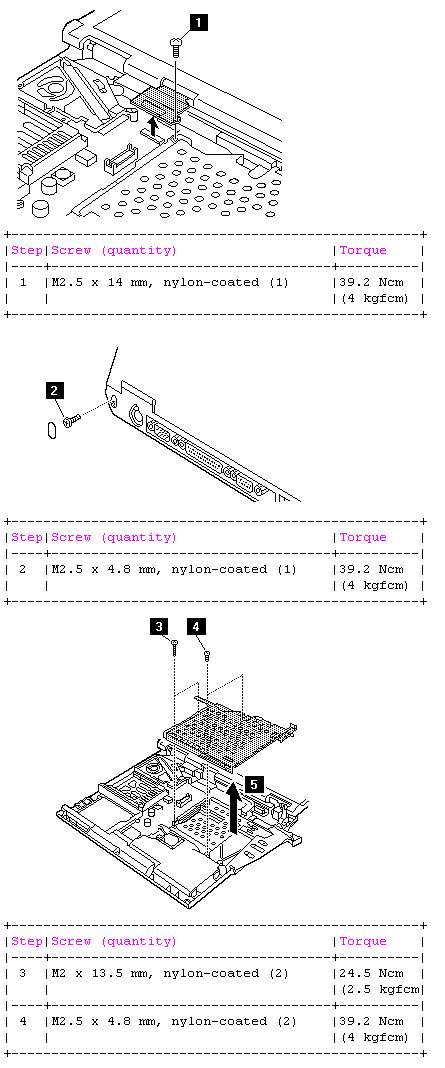

十、这是PC卡插槽。
在拆除前请仔细参考图示。不过，我的建议是这步可以放在第十二步（拆除主机键盘盖板）后做。那样会更方便些。

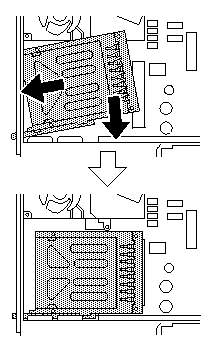

这是安装图示，如果在键盘盖板之前安装，那会很方便，但IBM的官方文档的安装顺序就是这样的。注意进入角度。

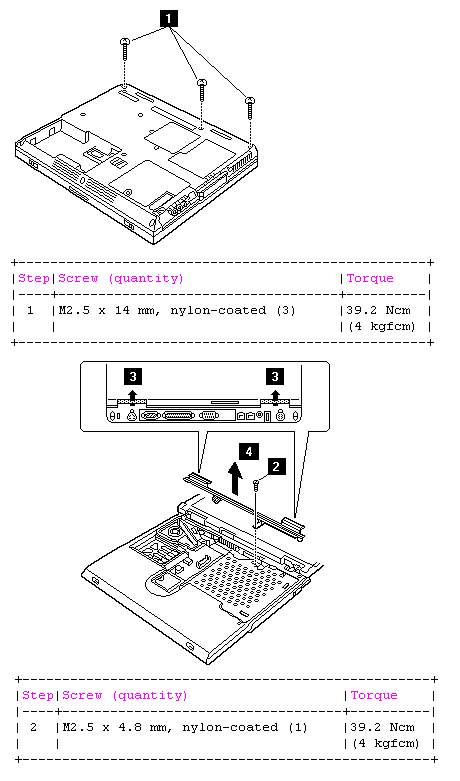

十一、Hinge Cover。不知道应该怎么翻译。
安装的时候注意后面的卡扣是否定位。
十二、键盘盖板。
在这里就需要使用工具刀将黑色盖片取下了。

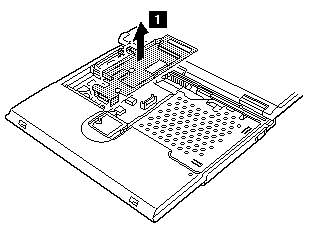

十三、这是喇叭。
十四、这是硬盘托盘及射频适配器。
射频适配器在大多数型号中是作为选件出售的，只有在少数为大客户生产的机型中才有标配这个东西，是用来做企业资产管理以及厂区防盗的。一般我们没有什么用处，也不会有这个东西。
十五、UltraBay 2000 的盒子。

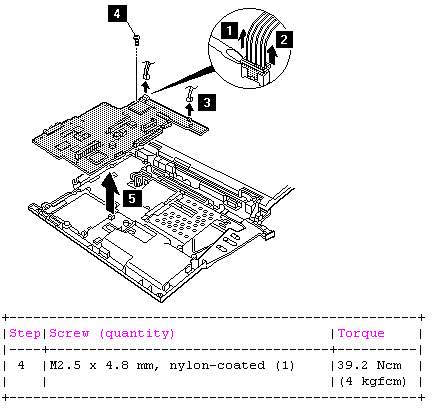

十六、主板
请小心操作
在安装的时候请确认所有的接口被正确牢固的连接。

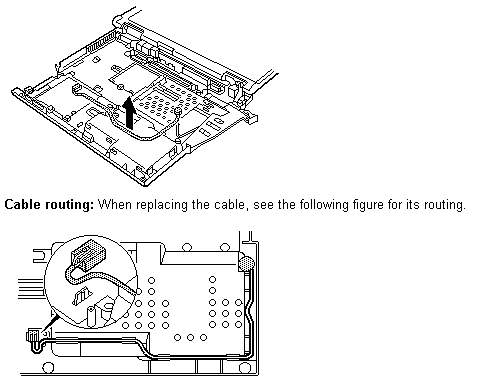

十七、麦克风。
安装请注意连线的走线位置。
下面开始的就是第二部分了，液晶屏。

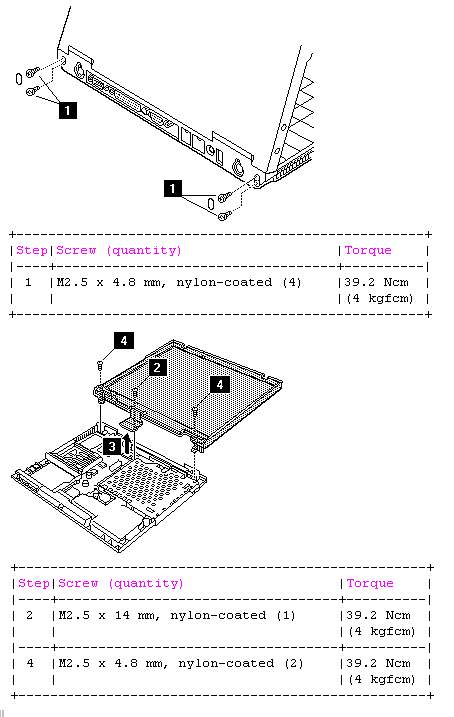

二、一、这个描述的是怎么将 LCD 集成从主机上拆下。
主要是靠后面的四个螺丝固定的。其实刚才我们已经拆下了其中的一个螺丝，那是在拆
UltraBay 2000 底座的时候。
卸螺丝的时候，请扶住 LCD。此外注意用力方向。

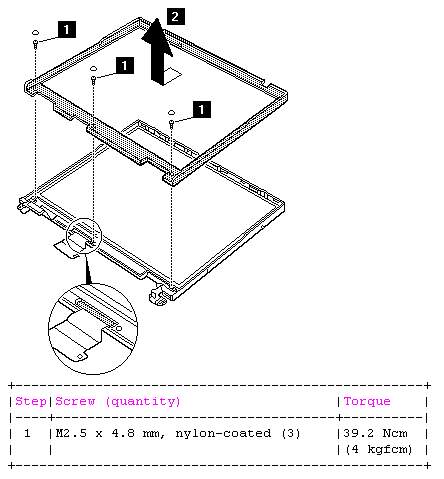

二、二、液晶屏前面板。
1、拧开了三个螺丝后，请将面板向下部移动后抬起。
2、在液晶屏的下部，有贴一条双面胶带，可能要用指甲或塑料刀等工具稍微用点力。（在装回去的时候，最好也在这贴一条双面胶带吧。）
3、前面板是通过 “L”
型的卡槽固定在屏壳上的。在取下和安装的时候，要仔细观察，不要蛮干。
4、在液晶屏上方，可以稍微用力撬一下。

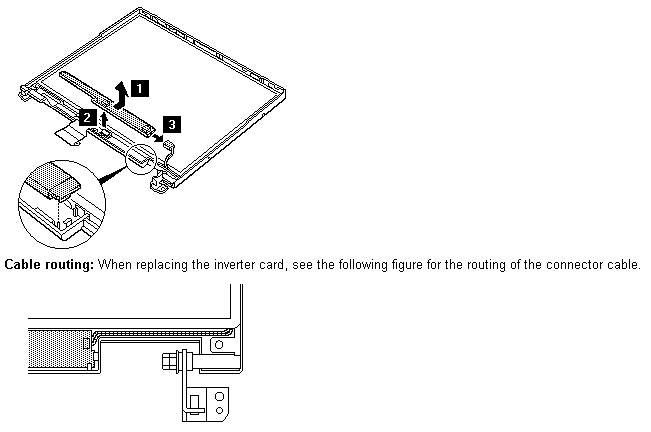

二、三、Invert Card。
这块卡是对 LCD 的背光灯管供电的。

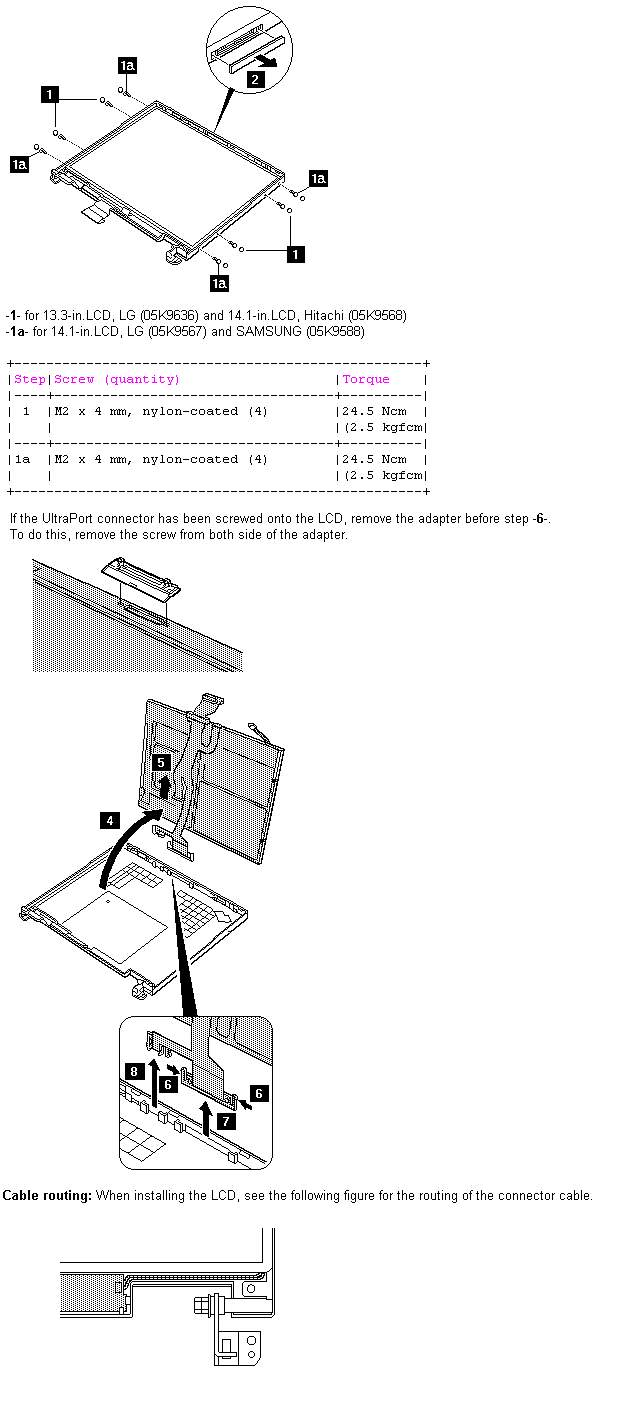

二、四、这是拆液晶屏的了。
拆的时候仔细看说明吧。

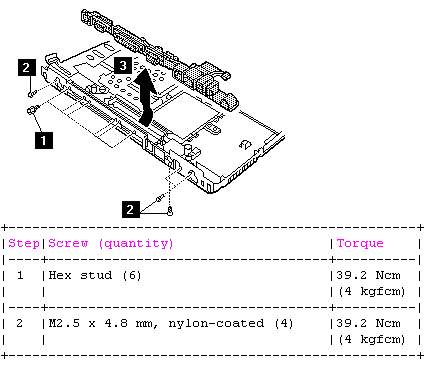

二、五、这是子卡。都是些接口。要用六角型套筒拆的。
OK，结束！
在拆的时候，一个原则，“胆大心细”！
不是什么难事，主要是注意用力均匀，不要蛮干。
|
