IBM T42笔记本电脑拆解详细过程

:此文章文本内容及图片由BIOS维修网站 网络耗子版权所有,如要转载请注明出处,否则谢绝非法盗用此文章内容。

    因为笔记本电脑的密码存放在主板上的一颗EEPROM芯片内,如果设置了超级用户密码,面临的第一个问题就是拆机找到这颗芯片,然后用编程器把该芯片中的数据读出来,最后才能谈到破解的问题。因此,今天就找个本本,来个完全的拆解,让大家熟悉一下拆本本的方法。

    先做好准备工作,比如工具、工作台等。工具有一把合适的十字螺丝刀(不合适容易拧花螺丝),一把小一字刀(用来拆CPU),一把尖嘴钳(用来拆打印口螺丝),还有一把小刀(用来揭开底下的螺丝贴),下面开始工作。

按此在新窗口浏览图片

    T42笔记本全图,下面先把附件拆下来:

按此在新窗口浏览图片

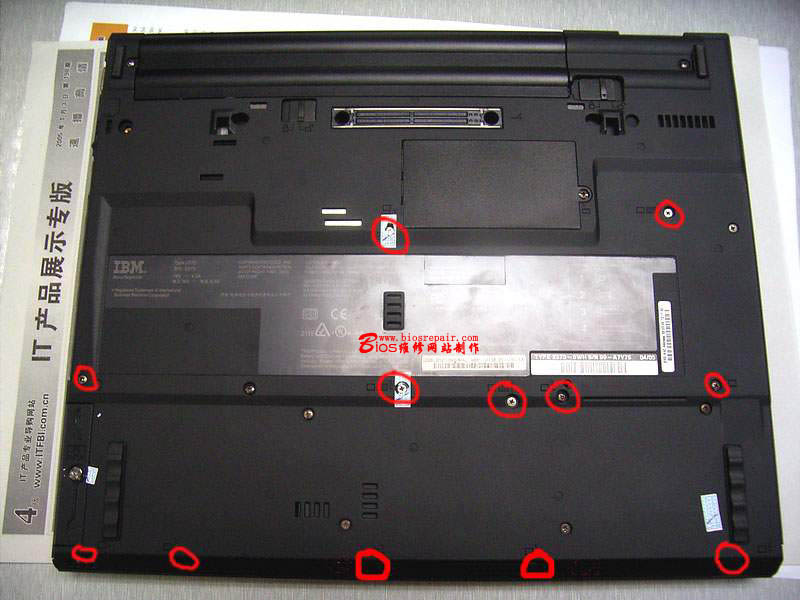

    开始拆之前看清螺丝编号,记清楚编号以免上错螺丝造成不必要的损失

按此在新窗口浏览图片

    螺丝编号图例:

按此在新窗口浏览图片

    先拆键盘和掌拖,有编号的12颗螺丝:

按此在新窗口浏览图片

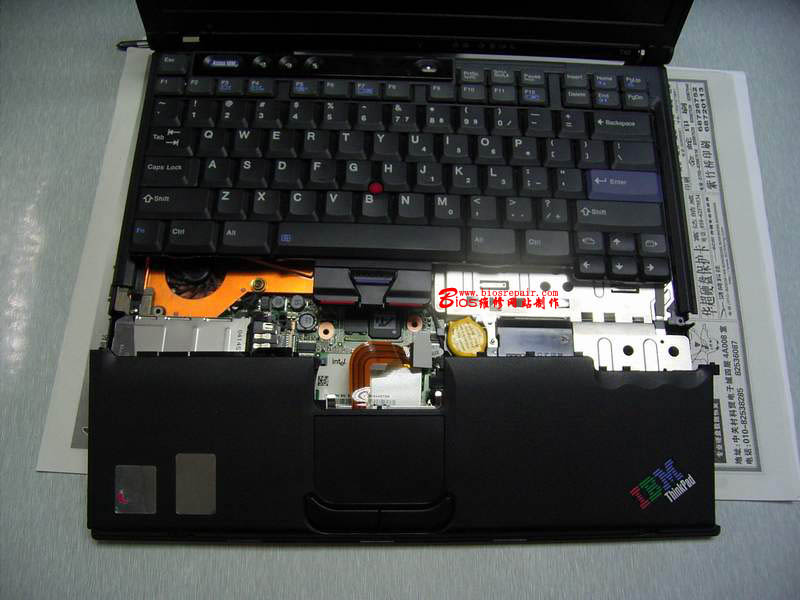

    拆开键盘和掌托:

按此在新窗口浏览图片

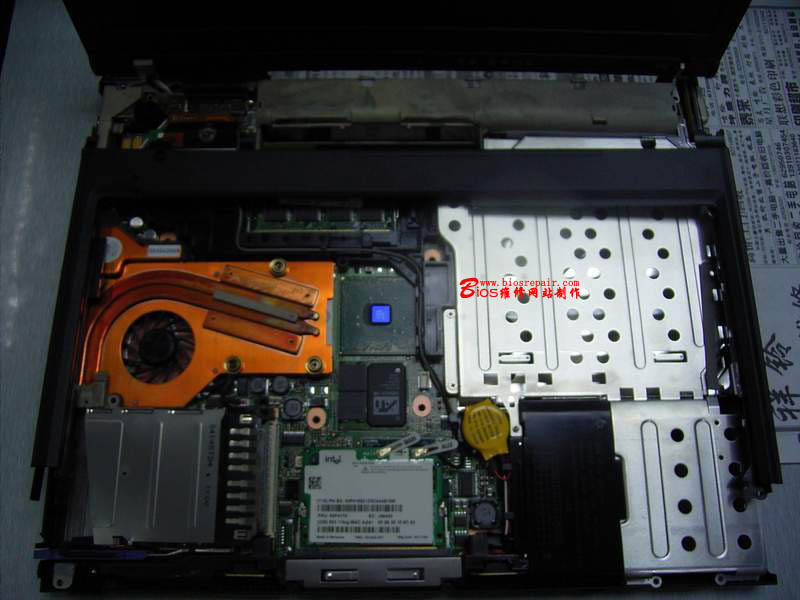

    下面开始仔细看内部结构:

    这是键盘接口:

按此在新窗口浏览图片

    这是触摸板接口:

按此在新窗口浏览图片

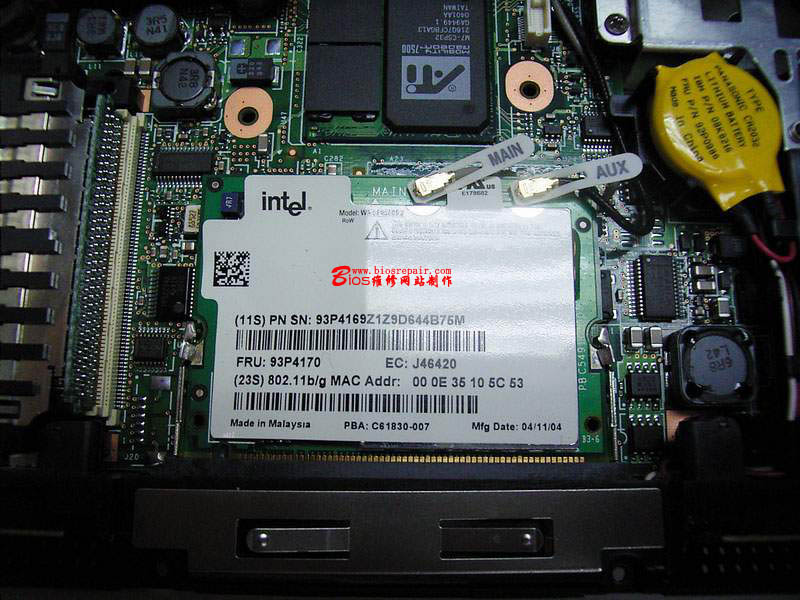

    无线网卡:

按此在新窗口浏览图片

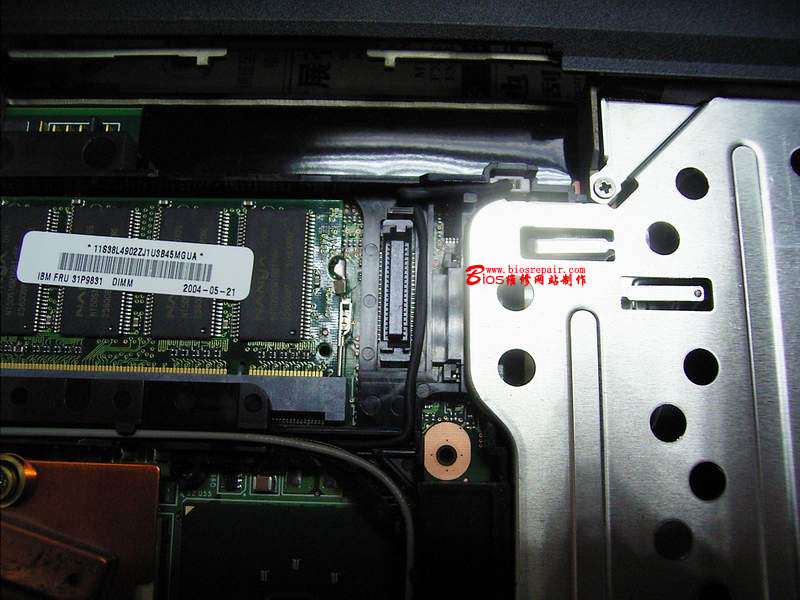

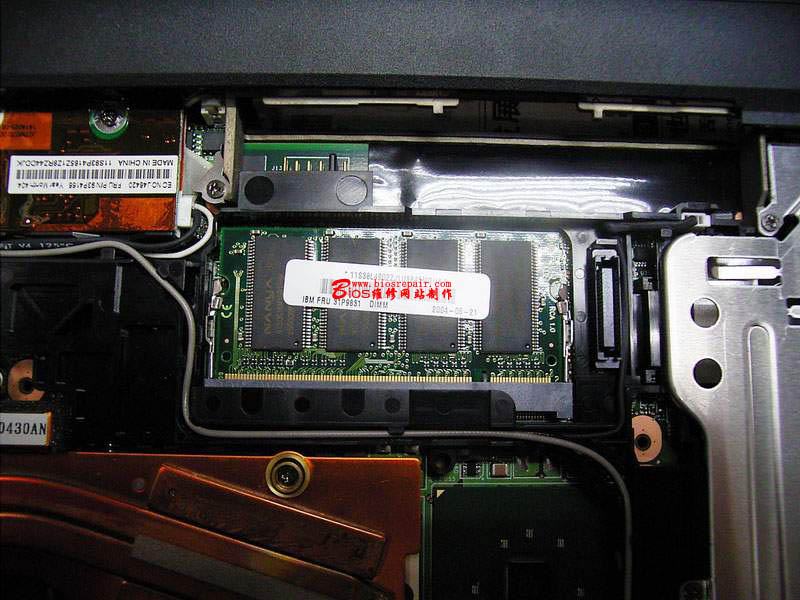

    内置的内存:

按此在新窗口浏览图片

    CPU风扇:

按此在新窗口浏览图片

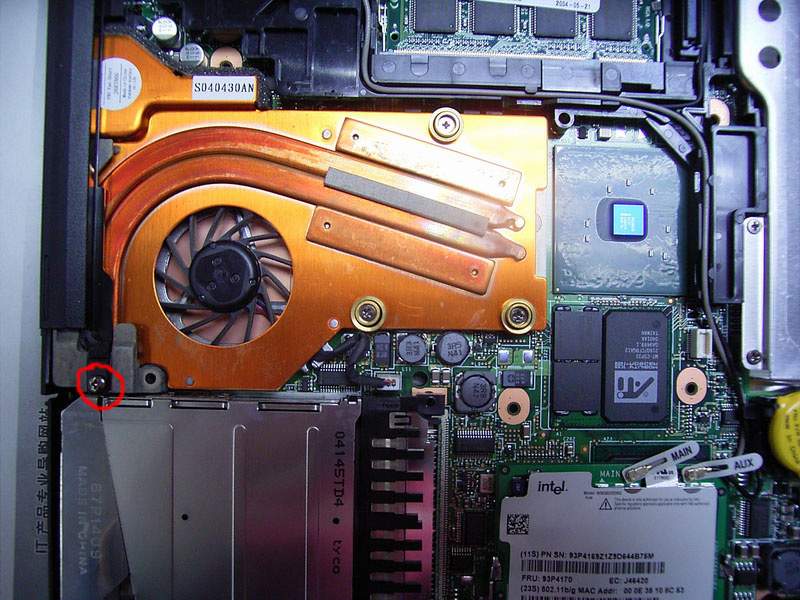

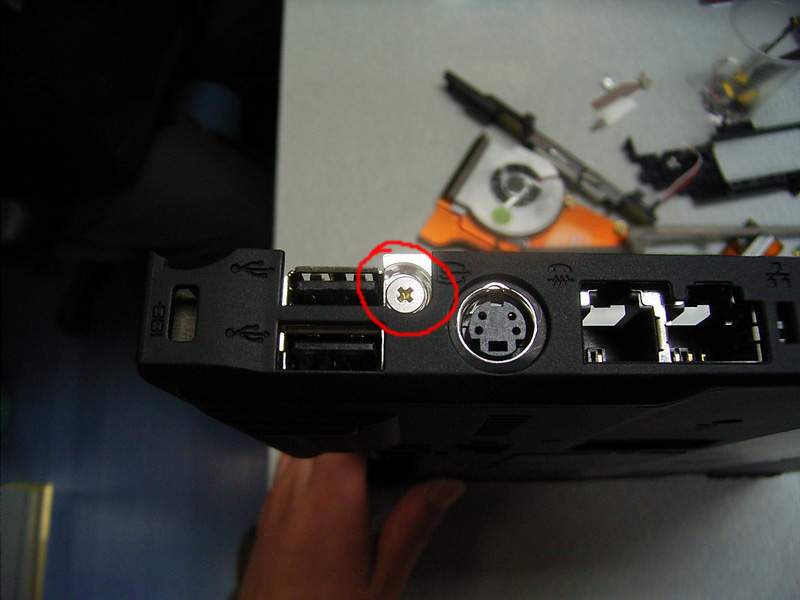

    开始拆边框,拆左边一颗小螺丝和底下俩颗长螺丝(如图红圈内):

按此在新窗口浏览图片

    下面看看拿掉屏幕的若干步骤,如果只是找密码芯片,是不必拆屏幕的。把无线网卡取下来,就看到带来麻烦的EEPROM芯片了!

    把底下两颗长螺丝拆下(注意,该螺丝比四号螺丝还长,装的时候不要装错了,取下后做好记号)

按此在新窗口浏览图片

    取掉边框:

按此在新窗口浏览图片

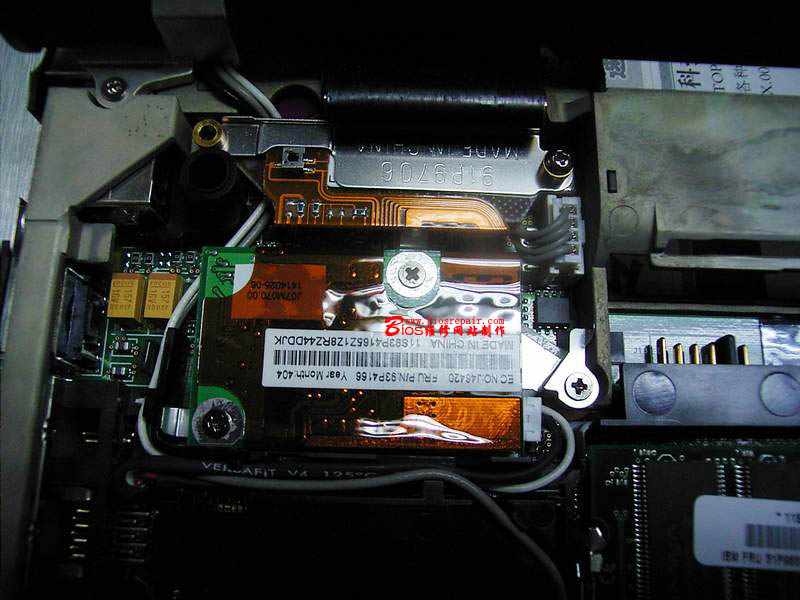

    看见MODEM了:

按此在新窗口浏览图片

    开始拆屏,先把MODEM和无线网卡拆掉,再把天线拆下来,如图拆俩颗螺丝(记住螺丝编号),再拆掉压屏线的小铁片,就可以把屏线拔出来(要小心,用力均匀)

按此在新窗口浏览图片

    再拆机器后面固定屏轴的4颗螺钉

按此在新窗口浏览图片

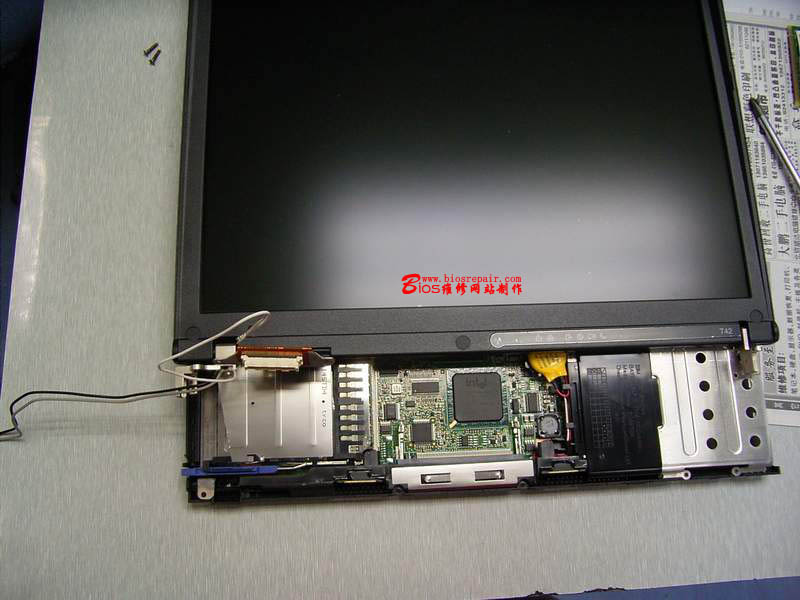

    这样屏就可以端下来了

按此在新窗口浏览图片

    下面取下光驱、硬盘等主要部件

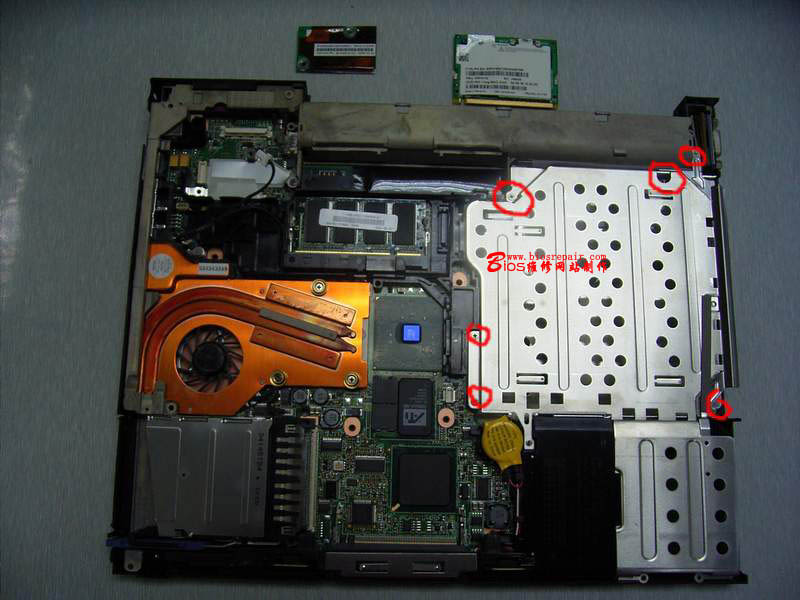

    拆下屏后的主机,现在可以拆光驱架和硬盘架了,还有音箱可以一起拆

按此在新窗口浏览图片

    架子拆下来了,顺便把BIOS电池拔了

按此在新窗口浏览图片

    取走散热风扇 露出显示核心

    首先拆CPU风扇:

    这颗是固定主板的

按此在新窗口浏览图片

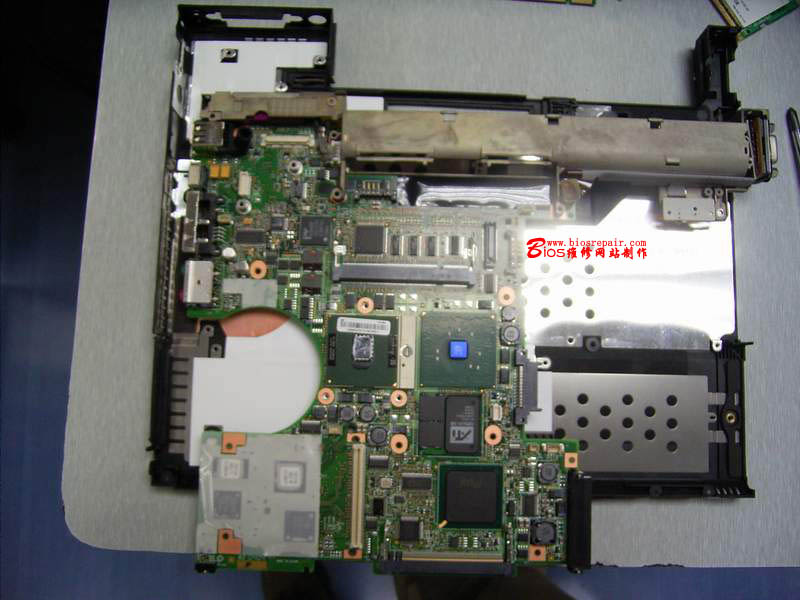

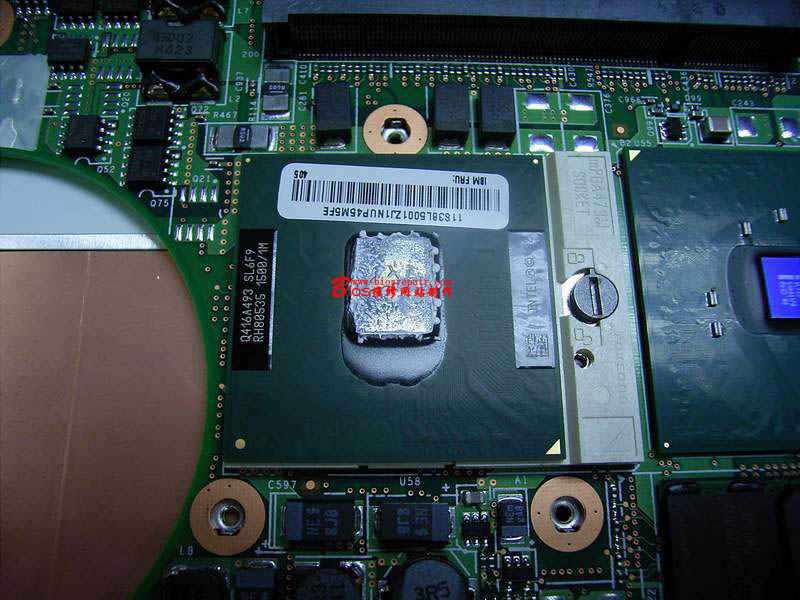

    看见CPU了

按此在新窗口浏览图片

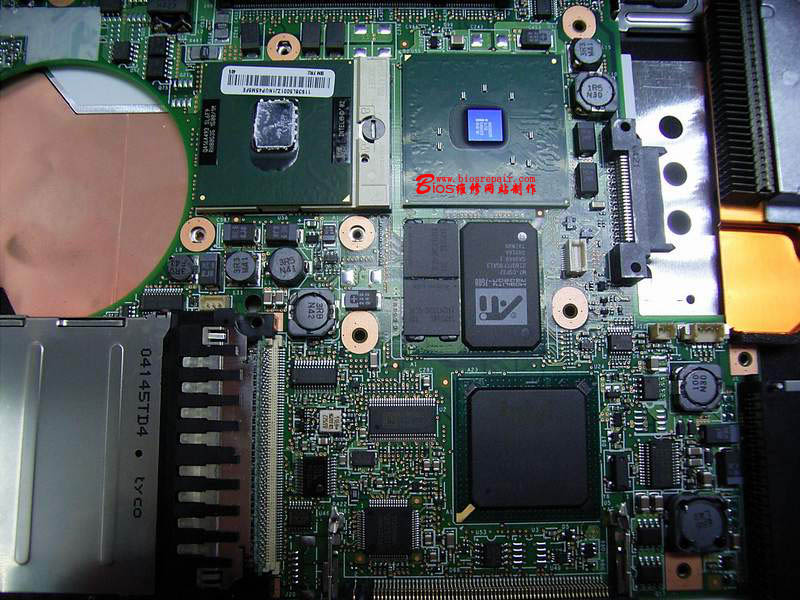

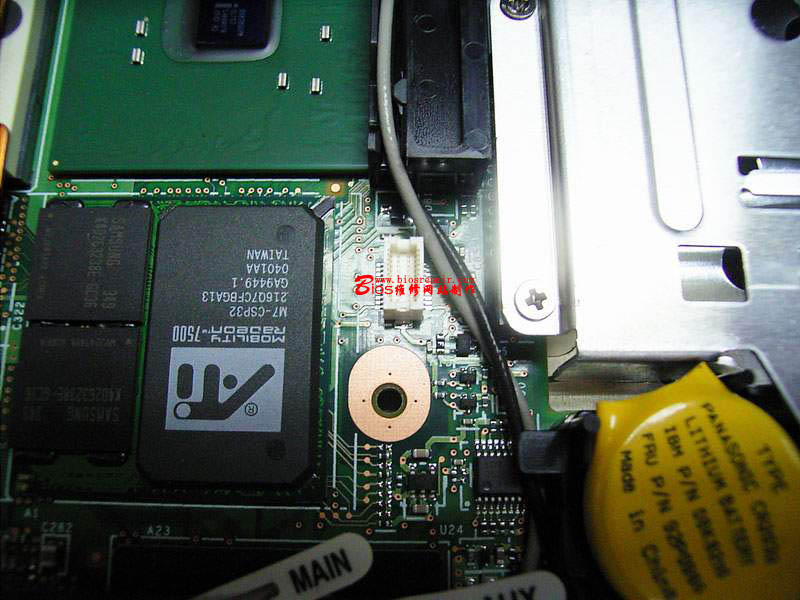

    CPU,南北桥芯片,显卡芯片都在一起,从这里,看到EEPROM密码芯片了!(在显卡芯片的下面)

按此在新窗口浏览图片

    取掉周边零碎 开始对主板下手

    拆PC卡插槽(底下两颗螺丝)

按此在新窗口浏览图片

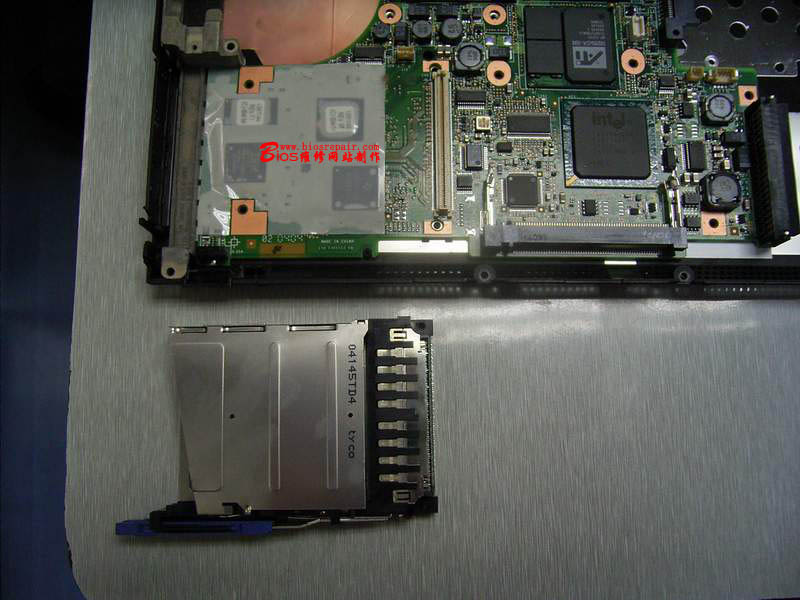

    PC卡插槽被拔下来了

按此在新窗口浏览图片

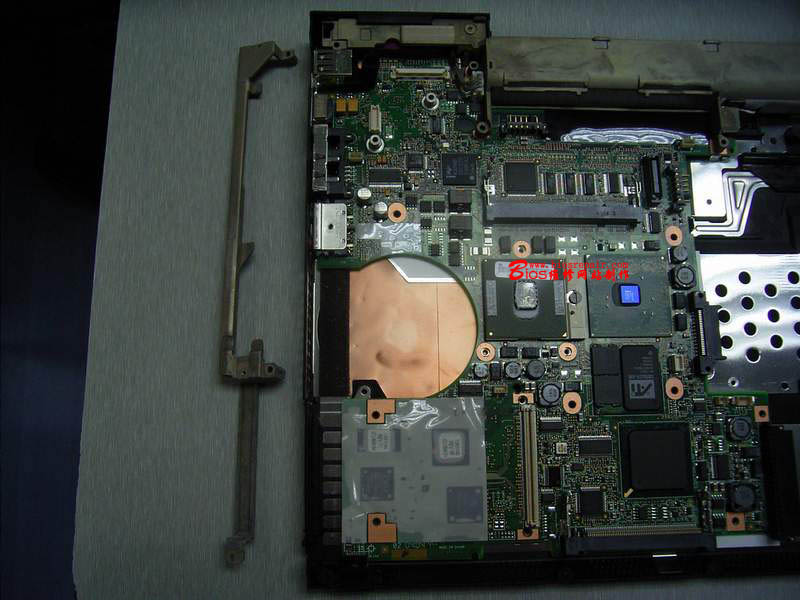

    左边的合金框取下来了

按此在新窗口浏览图片

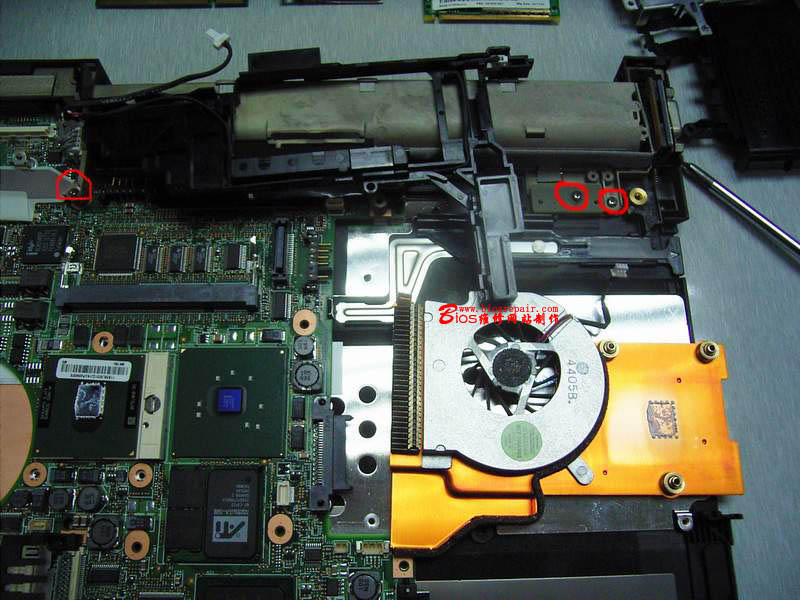

    开始拆主板了,拆掉这两颗小螺丝,再拔掉VGA口的连线

按此在新窗口浏览图片

    主板拿下 底壳赏析

    这里还有一颗不要忘了

按此在新窗口浏览图片

    主板被拿下来了,注意耳机接口那比较紧要小心掰开

按此在新窗口浏览图片

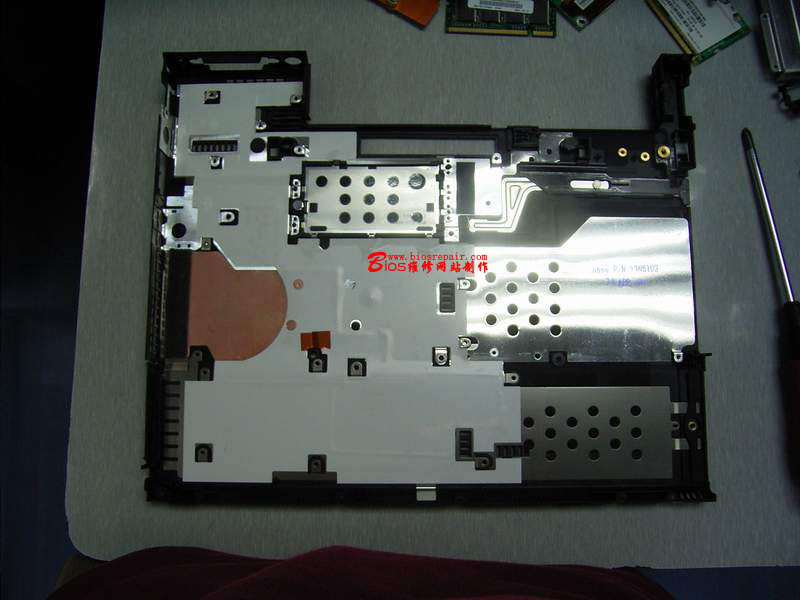

    这是底壳

按此在新窗口浏览图片

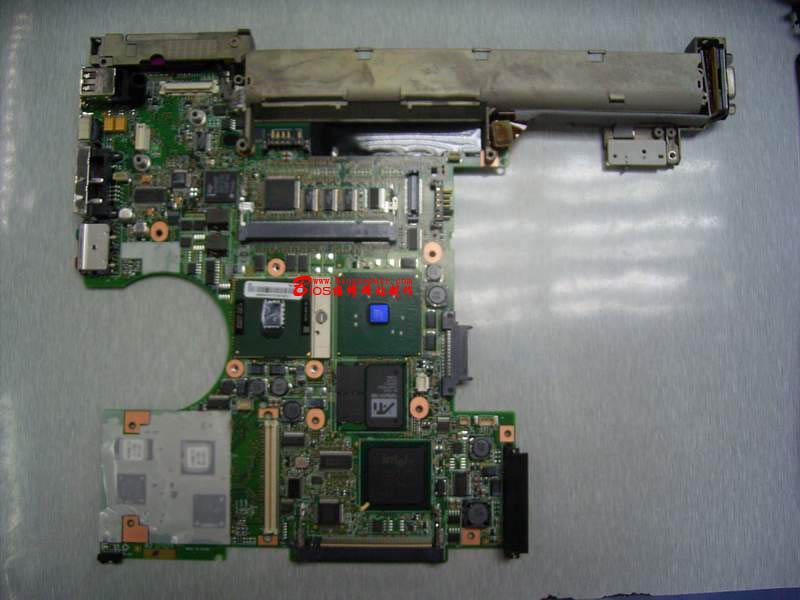

    主板拆下来了

按此在新窗口浏览图片
