IBM A21m电源芯片的更换

    IBM A21m本本，前两天突然出现无法启动的现象，用外接电源、电池都无法启动，只能听到一下启动音，电源灯灭一下，后面就没有反应了，根本就没有加电。这种现象头一次出现连续按电源开关几次，本本还起来了，使用后关机，到第二天再开机就又不能，怎么电都不能，过了好多天又试了好多次起来一次，后来怎么试验都无济于事。

    到IBM技术论坛上咨询说，这是IBM本本的通病--电源管理芯片ADP3421问题了，更换就可以了。ADP3421是CPU的供电芯片，常用于T系列和A系列的机器上。

    从网上查询了一下，有许多大侠都认为，电源管理芯片ADP3421很容易坏的，表现为莫名其妙死机，开机不定期掉电，或开机时根本无法加电；另有XD认为ADP3410与ADP3421需要同时更换，但实际上只换3421就可以了，网上有许多更换成功的案例。

    抱着试试看的心理，进行了这次拆机。拆机前看了一下拆机手册，问过一些黑友，称A2X系列机器比较难拆，但是为了让朋友的A21m再生，决定挺而走险。

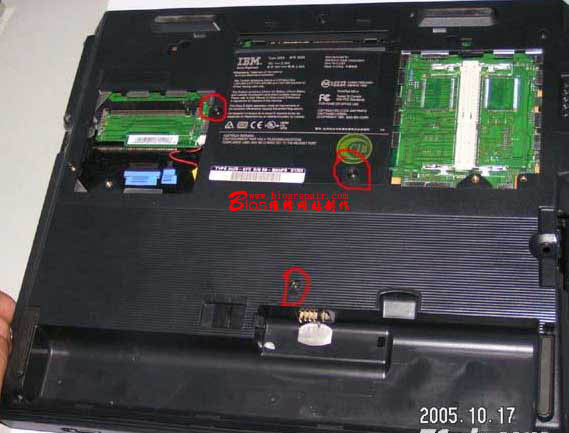

    1、先将电池、内存、猫卡拆掉。然后拆下光驱、硬盘，拧掉背面的三颗螺丝。

    2、拆掉键盘

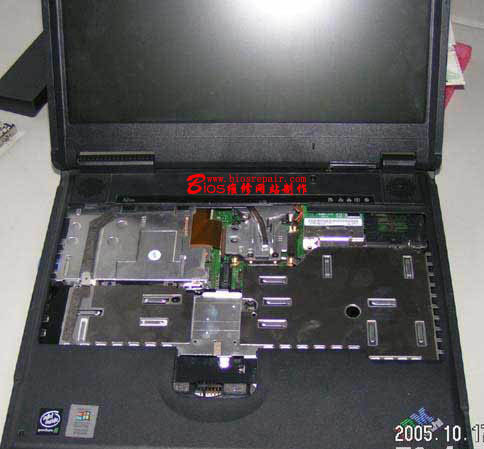

    3、拆下A21m标和指示灯显示的盖板，屏轴盖也在这里，当然喇叭也在下面了！

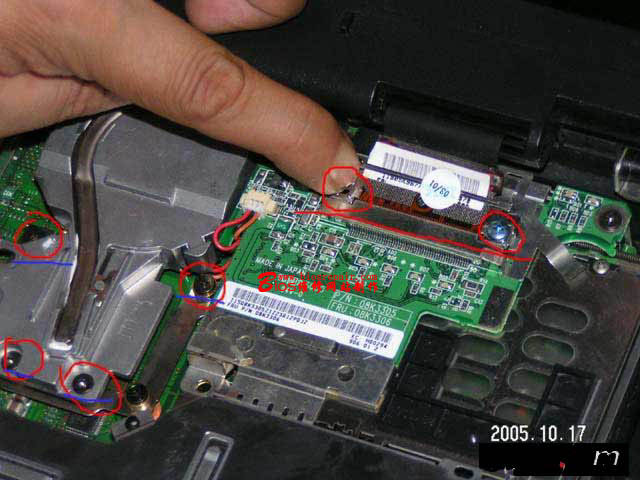

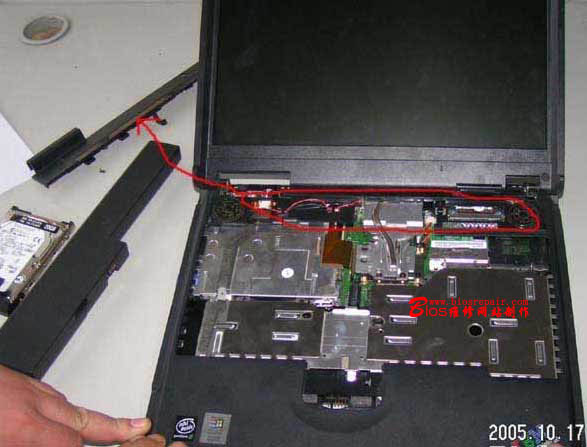

    4、拆下这两颗螺丝，取开屏线。还有兰线标的螺丝，为取下CPU风扇作准备。

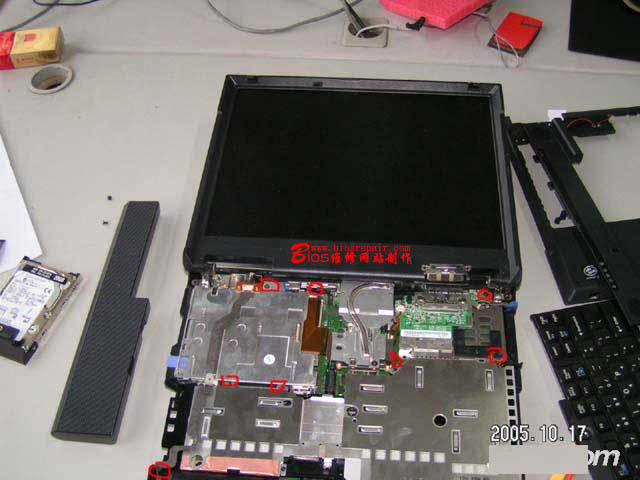

    5、拧掉一些相关的螺丝。

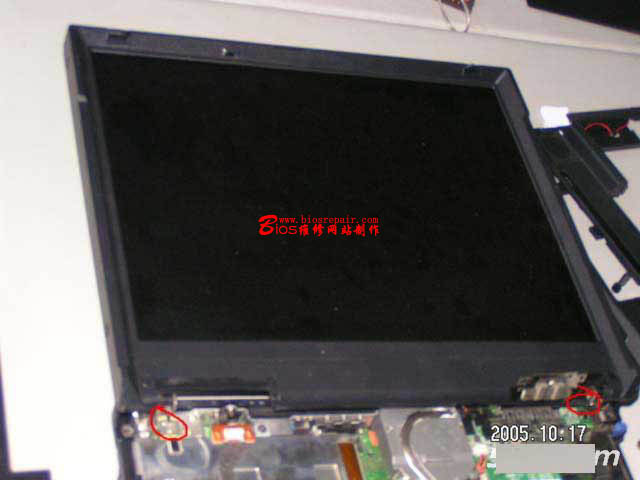

    6、把固定屏轴的两颗螺丝拧下，把屏拆下（因为不需要拆开液晶屏，所以没有打开屏及顶盖）。

    屏拆下来了，哈哈。

    7、取下软驱。

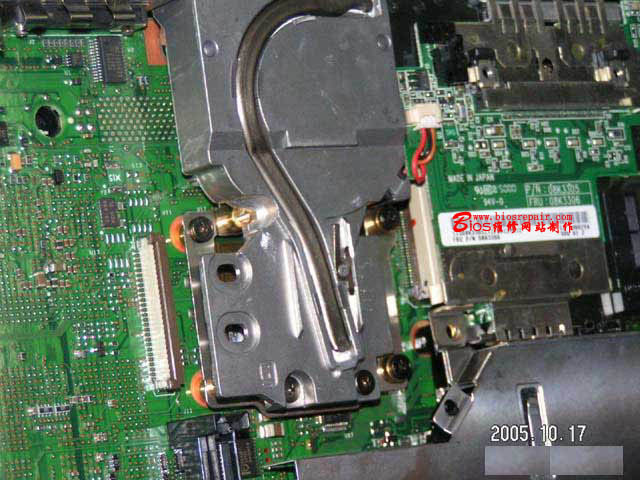

    8、拆CPU风扇

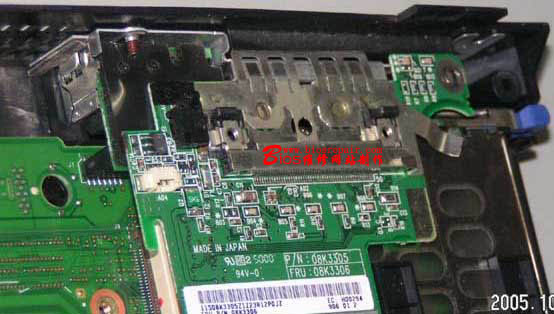

    9、屏线接口板

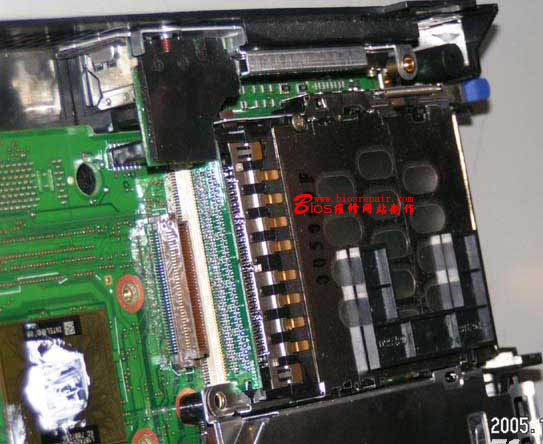

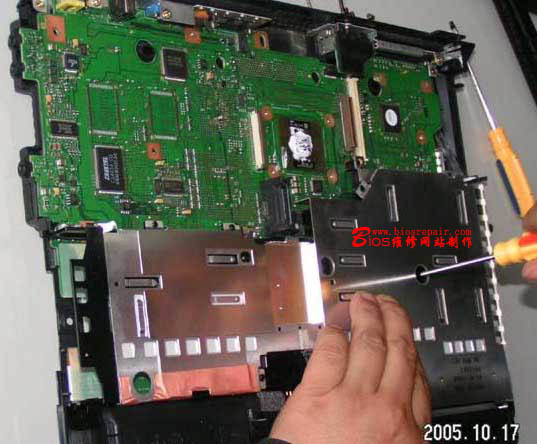

    10、TYPE-2 PCMCIA槽体

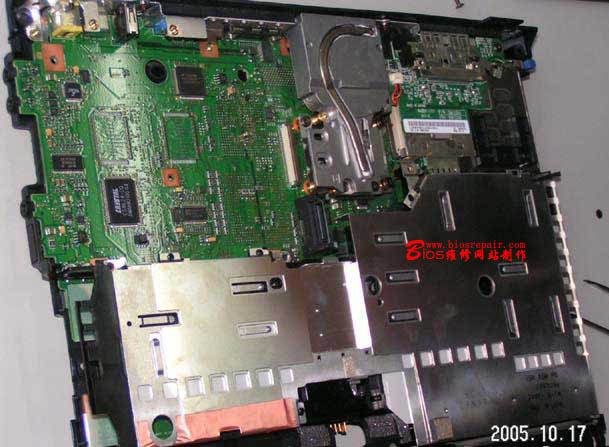

    11、又一张近点的。

    12、光驱、硬盘的盖板。

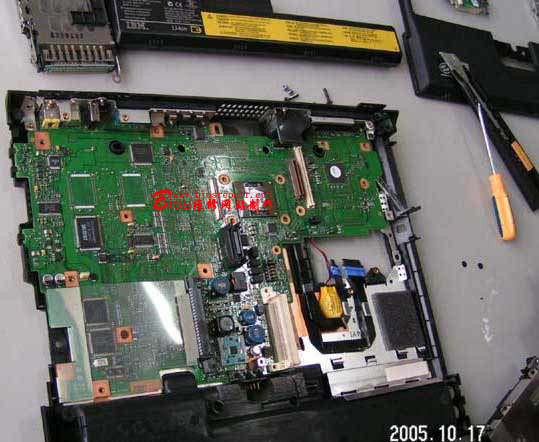

    13、主板出来了。

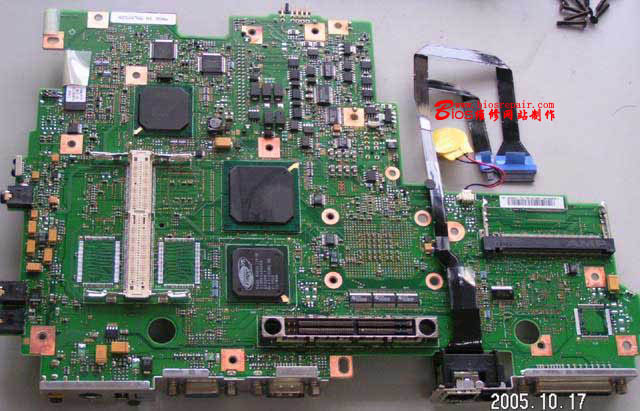

    主板正面

    主板背面，ADP3421就在这一面

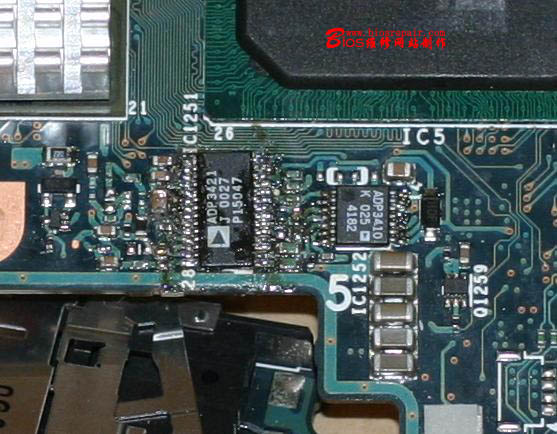

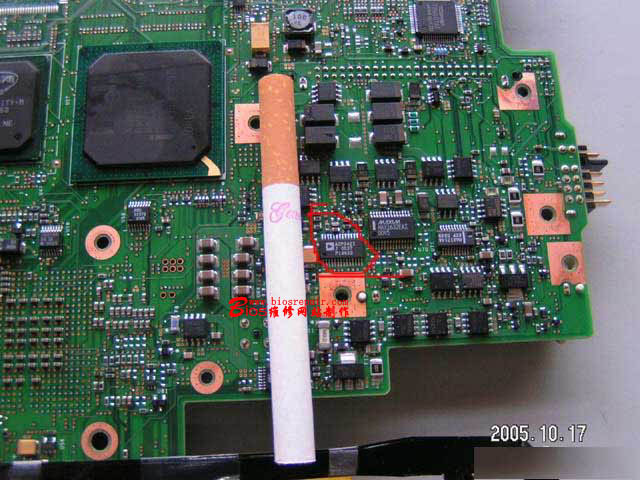

    要换的ADP3421就在这里

    被换下的ADP3421，是用热风拆焊台吹下来的。更换过程略过

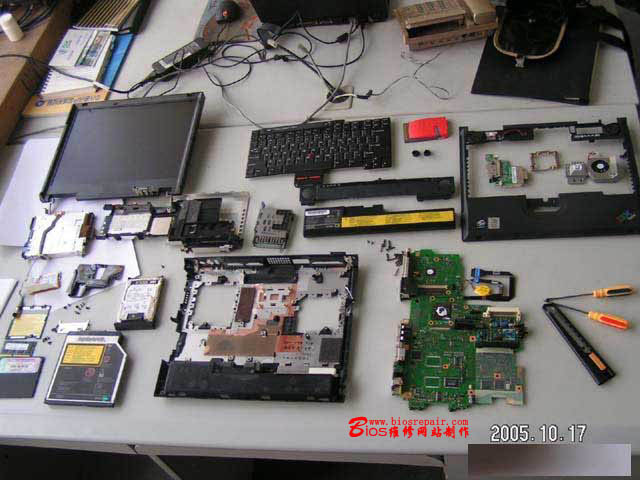

    拆下的所有配件

    关于ADP3421的相关资料：

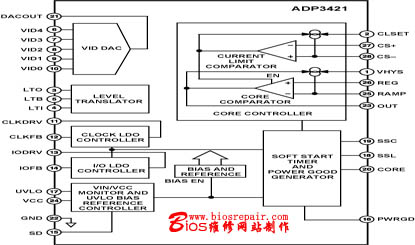

    管脚及内部功能图

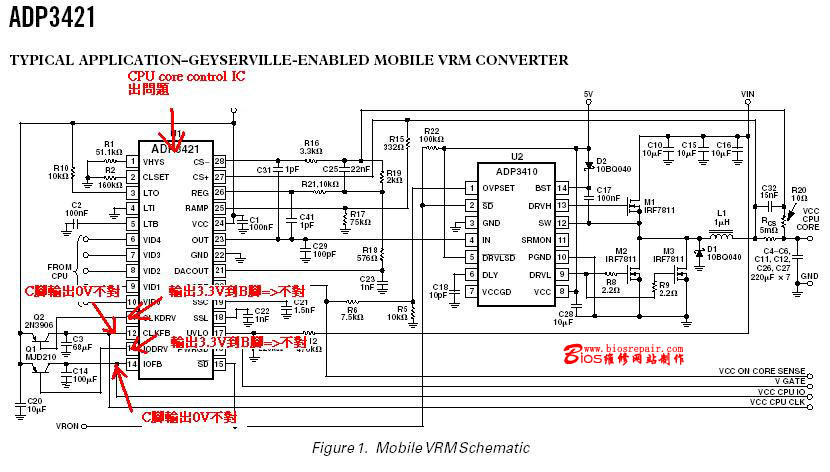

    线路图

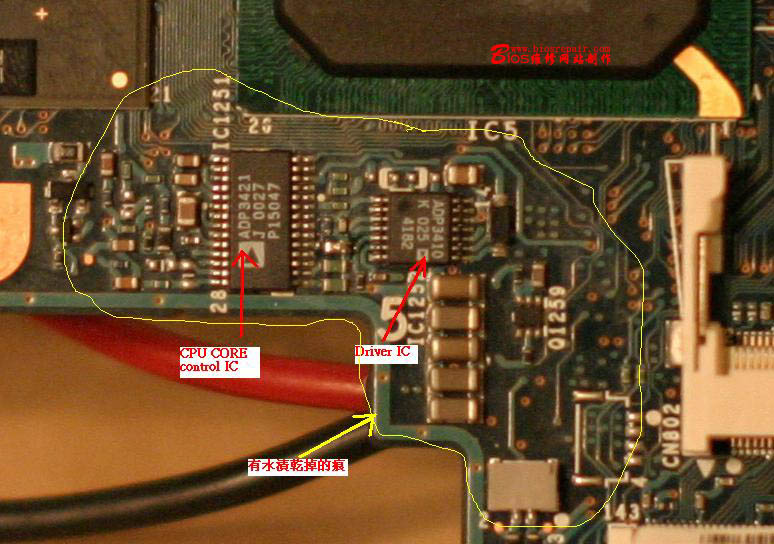

    SONY主板上的电源管理芯片图
