同事的IBM TP600X笔记本电脑频繁出现黑屏故障，出现故障前没有任何征兆，也没有规律可循。这台TP600X是2000年出厂的，已过了保修期。因为本地没有正规的笔记本维修商，同事只得把TP600X送往蓝快（全称是“蓝色快车”，它是IBM公司在中国惟一授权的连锁服务体系，承担IBM产品维修服务业务）进行检修。蓝快的工程师检查的结果是显示屏坏了，因为机器已超过三年的质保期，更换显示屏所需的价格简直是狮子大开口——需五六千元。这个价格可以再买一台二手的TP600X了，呵呵。
同事从蓝快取回TP600X后扔给了我，说是给我研究研究，搞不定的话就拆机卖配件，把损失降低到最低程度。于是，我抱着死马当活马医的心理，仰仗着自己有一定的电子电路基础及DIY能力，接下了这桩“差事”。
故障分析：为了了解故障的具体情况，我尝试多次开机并用一定的力度扳动显示屏，使之与键盘成多种不同的角度，还按压了显示屏边框的下部和左右两侧，发现故障出现确实没有规律可循，但同时也发现有时用手扳动显示屏左上角时黑屏会出现或消失。
由黑屏时而出现时而消失来判断，造成故障的原因是某个硬件接触不良。咨询了专门网的一些有维修经验的网友，一致认为屏线接触不良的可能性最大。
拆机检修：从机身上拔除电源适配器插头，把机器翻过身放置，取下主电池和光驱，接着旋开固定硬盘的螺丝，取下硬盘盖板拉出硬盘（图1）；

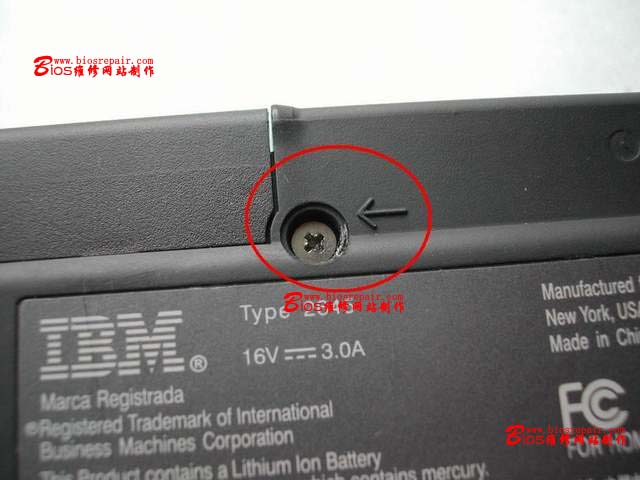

然后，找到并取下机器底部所有有箭头标志的螺丝（图2），在光驱和硬盘位置各旋下两颗小螺丝，还有一颗螺丝比较隐蔽，需打开显示屏才能拆下，位置在键盘左上方IBM
LOGO的右侧。
这时可以从腕托处把键盘小幅度地掀起，但还不能把键盘取下，因为键盘与主板有两条线缆相连接，用较长的一字螺批从键盘左侧伸入键盘底下把这两根线缆与插座分离（见图3圈内部分），然后用巧力取下键盘。

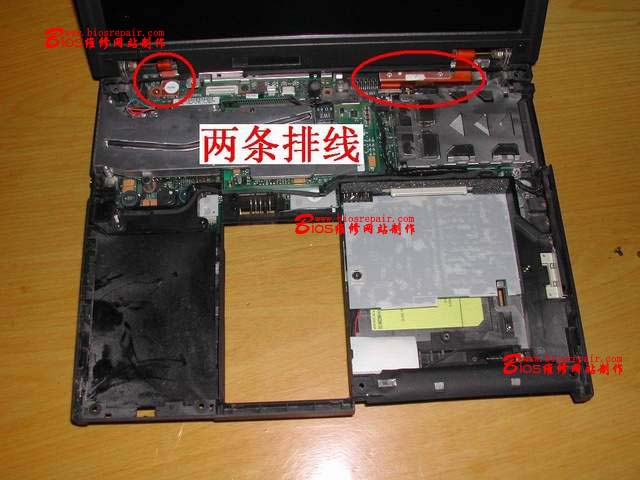

拿掉键盘后，机器内部结构即暴露在我们面前，我们可以看到显示屏与主板之间的排线（包括信号线、电源线等）有两条（图4）。
因为这台TP600X已使用三年多时间，机器内部已积聚了大量灰尘，两条排线的插座附近也有许多，于是怀疑是不是灰尘在捣鬼。用蘸有无水酒精的脱脂棉清理了插座及金属触点后，试着开机，但显示屏没有任何显示。下一步只能试着更换屏线了。
要更换屏线，须把整块显示屏单独拆下才能动手。卸下显示屏左右边框底部的两颗螺丝，然后沿着与显示屏所在的面平行的方向上下移动并取下边框，接着拆除固定排线的三颗螺丝，这时就可把整块显示屏连屏线一起从笔记本机身上分离出来。更换屏线后再次开机，突然发现显示屏上已有字符显示，但一扳动显示屏又是黑屏。说明屏线没有损坏，故障另有原因。

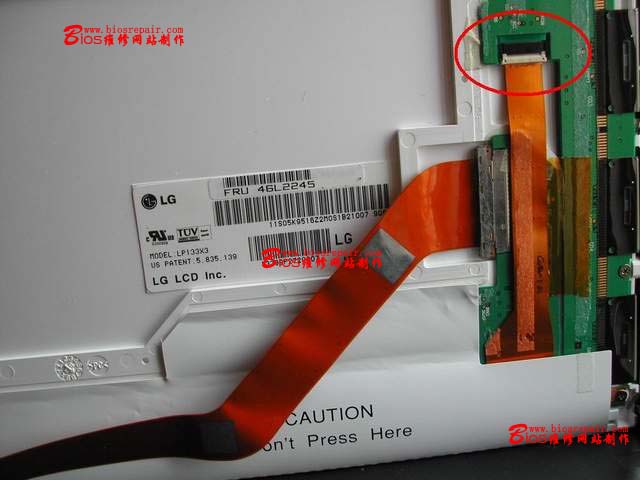

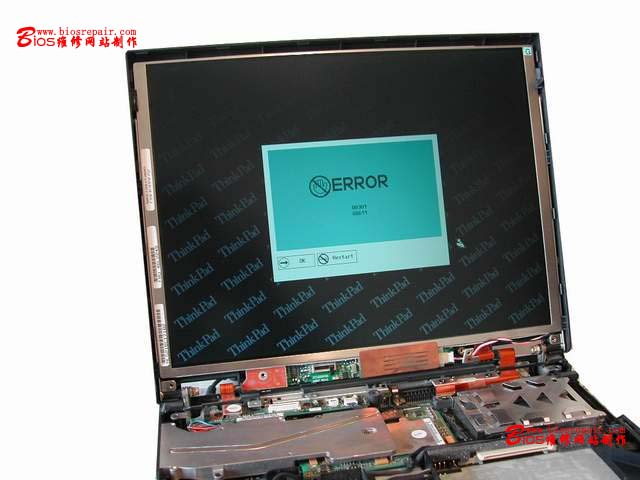

再次分析故障的产生原因，坚持认为是硬件接触不良的问题。接触不良的部位应该在显示屏内部电路中硬件与电路板之间或是显示屏上各类排线插座与排线之间，本着先简后难的原则，先检查后者。把显示屏竖直倚靠在屏幕顶盖上，并把显示屏排线插回主板上相应的插座，给机器接通电源并按下开机按钮，这时机器处于黑屏状态，戴上绝缘手套用手轻轻按压显示屏背部的排线插座，当按压到上部那个较小的插座时（见图5圈内），显示突然恢复正常（图6，屏上提示有错误信息是正常的，因为当时没有连接键盘），手松开后又进入黑屏状态。

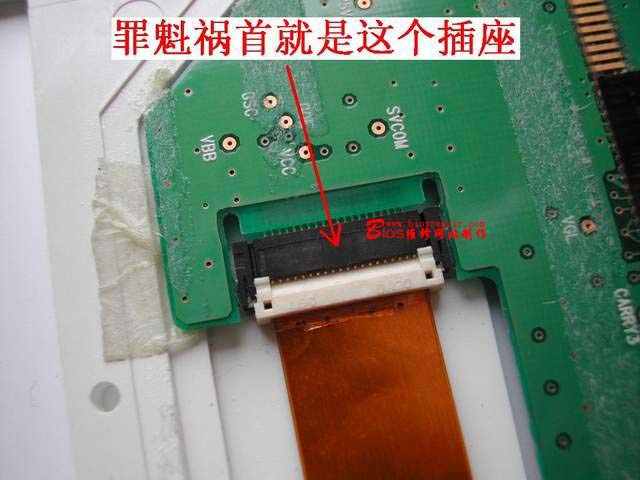

经多次试验，确认黑屏故障确实是由该插座与排线接触不良引起的（图7）。
发现故障点后，开始着手想办法修复它。从该插座中取出排线时，发现两者的接触确实不够紧密。因为这类插座很少见，再说即使买到了插座自己也没有能力更换，所以首先尝试在插座、排线与显示屏塑料基板之间粘贴透明胶给以加固，粘贴了几层之后，发现黑屏出现的几率大为减少，但没有根除。之后又抽出排线，在插座里先塞入两层薄纸片，然后再把排线小心地插入插座，最后拨动插座上的锁定开关压住排线，故障排除。
小结：从检修结果来看，最初的故障分析思路是正确的，只不过故障点不在显示屏与主板的屏线上，而在显示屏内部的排线和插座之间。发生故障的原因也很简单，机器使用时间久了，一些接插件因为金属部位氧化、松动而产生接触不良，从而导致故障的产生。
这台TP600X用上述方法修理后使用至今已半年有余，中途再也没有发生过黑屏现象，由此看来，处理方法虽然简单易行却是非常有效的。其实，笔记本电脑虽属高精密数码设备，但有一些小问题小故障我们并非一定要送修，只要你具有一定的拆机基础，又大胆细心，许多问题我们自己都是可以解决的，这就是DIY的乐趣。
|
