EPROM芯片的设置与编程

  对EPROM芯片的操作,与普通BIOS芯片类似,主要区别是,编程器上的跳线要进行相应的地设置。下面我们以写一片用于27C16(编程电压为12.5V)芯片为例,介绍一下具体的操作:
1、选择芯片及设置:
  按下芯片选择按钮选择相对应的芯片的型号。程序显示出DIP拔动开关的调整示意图,对照此图,对编程器上的DIP开关进行设置。DIP开关旁边的跳线,也要按图上的设置。


  DIP开关的设置是这样的:正对DIP开关,开关的上方是ON,下方是OFF,把DIP开关调到上方,就是处于ON的位置。
  上面的示意图中,DIP开关的状态是:ON、ON、OFF、OFF、OFF、ON、OFF、ON、ON、OFF、OFF、OFF。

2、确定芯片的位置:
  DIP开关设置好后,再确定芯片的位置。把芯片放在32脚的ZIP插座中的,同时,ZIP旁边的跳线,也按程序的提示,进行相应地调整。

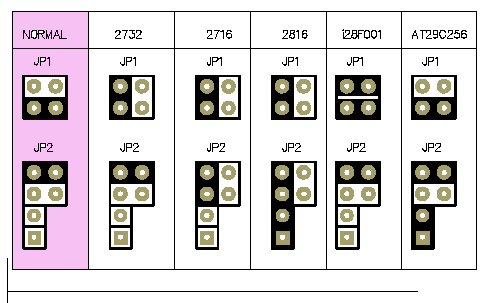

  上图中,黄颜色的小图块,就是跳线所处的位置。JP1、JP2要根据不同的芯片的进行调整,如下图:

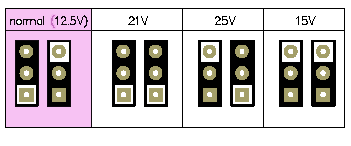

  有些芯片的编程电压较高,这时,程序会提示你调整编程器右边的两个跳线(J6、J7),以得到更高的Vpp编程电压。注意,如果程序没有提示的,说明并不需要高电压,此时一定不要随意调整!


  容量小于1M的芯片,管脚数量少于32脚,此时,芯片的安装位置是非缺口的一面,靠在ZIP插座的底部,缺口方向同样朝上。如右图所示:


  下面的操作,就分别按读入数据文件、编程即可,在编程时,编程器上的红色指示灯亮,表示编程器已提供相应的编程电压Vpp。


注意:如果芯片型号选择错误,或者插错位置都有可能烧坏EPROM芯片。
