BIOS芯片设置与编程

  多功能编程器对BIOS芯片编程(读写)很简单,具体来说,只要我们手动选择好了芯片的类型、型号后,设置好相关的跳线,把芯片按要求放置好,即可轻松地对芯片读写操作。下面我们以写一片用于Intel845主板上的N82802AB(3.3V电压)芯片为例,介绍一下具体的操作:

注意:N82802AB芯片编程时,需要加上12V的编程电压,因此,为了防止电压过高击穿芯片,编程器上的各跳线(特别是JP3、JP4)一定要处于默认位置上!


1、芯片选择和设置:

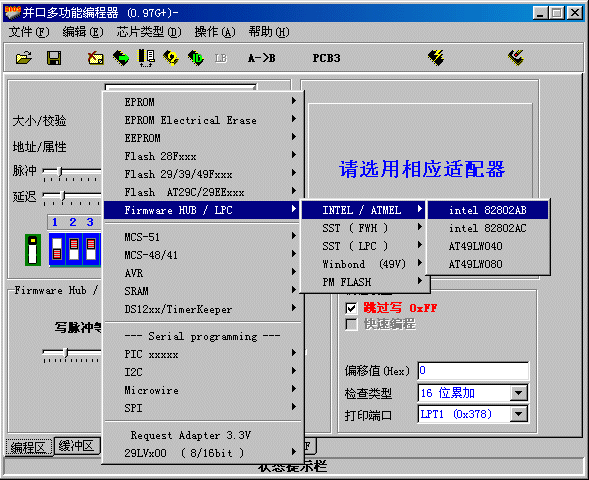

   要对一个芯片进行编程,首先要选择芯片型号,可在菜单“芯片类型”选项中进行选择。

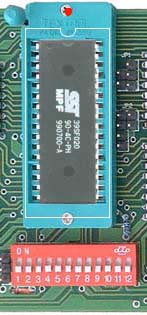

    也可在芯片选择区域中,按下芯片选择按钮(下图中圆圈所框即芯片选择按钮)选择。在下面的图中,显示出了DIP拔动开关上各个开关的设置位置,你要按此图,对编程器上的DIP开关进行设置。DIP开关旁边的跳线,也要按程序中出现的示意图,仔细设置好。


    DIP开关的设置是这样的:正对DIP开关,开关的上方是ON,下方是OFF,把DIP开关调到上方,就是处于ON的位置。
    上面的示意图中,DIP开关的状态是:OFF、ON、ON、OFF、ON、ON、OFF、ON、OFF、ON、OFF、ON。

    芯片选择按钮下面显示的是芯片的参数,一般来说,芯片的参数不需要调整,使用系统的默认值即可。
    大小/校验值(Size&checksum):显示芯片的容量和缓冲区数据的校验值。
    地址属性(Shift&pattem adress):显示待编程芯片的地址范围和最高地址位。
    写脉冲属性(tWP/WC):显示待编程芯片的写脉冲宽度和写入延迟时间。
2、确定芯片的位置:

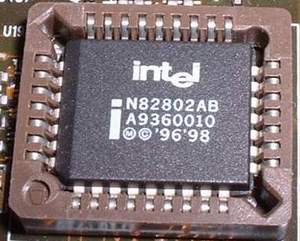

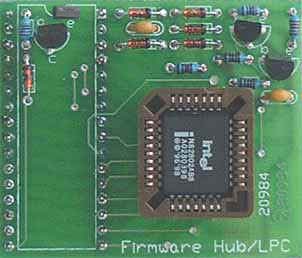

    DIP开关设置好后,再确定芯片的位置。对于BIOS芯片而言,都是放在32脚的ZIP插座中的,只是有些芯片,需要使用相应的适配器,对于我们选择的N82802AB芯片,程序提示我们需要FWH/LPC适配器,按要求把芯片放入适配器中,把适配器插入ZIP插座中(适配器上的芯片缺口对应ZIP插座的红点),锁紧插座。
    芯片插入ZIP插座时,是有方向的,芯片的缺口方向朝上,ZIP座上的红点,就是芯片缺口的方向。

FWH/LPC适配器也是有方向的,具体见适配器上的方向指示


  注意:1、程序显示出来的芯片参数,如果没有特殊情况,不需要调整。
              2、不同的芯片,DIP开关的设置不同。
              3、对于EPROM芯片,需要调整DIP开关外的相关跳线,具体按程序提示调整即可。
3、读取芯片中的内容:

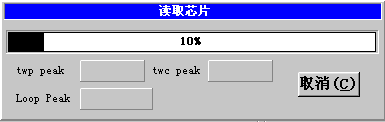

  选择好芯片并正确插好芯片后,就可以点击工具栏上的“读入”按钮,读出芯片内容。读出的内容保存在缓冲区中,如果缓冲区中有数据将覆盖这些数据,你可以点击程序画面下面的“buffer”项,拖动缓冲区的滚动条来查看数据。
  在读取芯片程序的过程中,编程器上的黄色指示灯亮,表示已为芯片加上工作电压。


4、编程芯片:

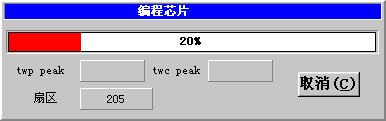

  选择好芯片类型并正确插好芯片后,点击工具栏上的“打开文件”按钮,把你要写的文件读入到缓冲区。该文件可以是你从网上下载的升级文件,也可以是你以前保存的备份文件。然后,点击工具栏上的“编程”按钮,把缓冲区的数据写入芯片。注意,有些芯片必须是空的才能写入,你可以先使用“擦除”功能擦除芯片内容,再使用“空检查”来检测芯片是否为空。编程完毕后,程序将自动校验写入的数据。
  在对芯片进行编程的过程中,黄色指示灯亮;如果该芯片同时需要Vpp编程电压,则红色指示灯也会亮
  程序对系统资源占用较少,在对芯片编程的过程中,你完全可以打开另外的窗口,进行其它的操作。



5、复制芯片:
  先选择芯片类型,然后插上原始芯片,使用“读入”功能读出原始芯片的数据,然后换上要写入的空芯片,使用“编程”功能写入数据即可。
注意:如果芯片型号选择错误,或者插错位置都有可能烧坏芯片。
  以下内容是关于芯片及编程参数设置的,对于高级用户,才可以使用下面的操作,如果芯片编程正常,请不要进行下面的调整;对于初级用户,也不要调整下面的参数。


R/C delay time(写脉冲等待时间):调整编程脉冲延迟。如果你的电脑速度很快,编程器工作不正常,可以把延迟值调大点。
Skip Write 0xFF(跳过FF):选择编程时是否跳过内容是FF的字节。
Fast Programming(快速编程):选择是不是快速编程。
Printer Port(端口选择):选择多功能编程器连接的并口。通常是LPT1(0X378)。
Offset(偏移量):设置编程开始的地址。
Check Type(效验方式):可以选择32位CRC或者16位累加方式。


注意:

1、有些芯片,需要先擦除后,才能正确写入,比如:SST39SF020芯片。


3、在启动机器的过程中,编程器的工作状态不稳定。因此,要等机器进入WINDOWS界面,启动驱动程序,选择好芯片的型号后,才能把芯片插到编程器上。

4、编程器对芯片进行读写操作时,才给芯片加上工作电压,编程器上的线灯或黄灯亮,此时不要取下芯片,如果想中断操作,按下结束按钮即可;芯片读写结束后,芯片上加的电压已消失,可换芯片后再写,这不属于热插拔。
