多功能BIOS编程器程序界面

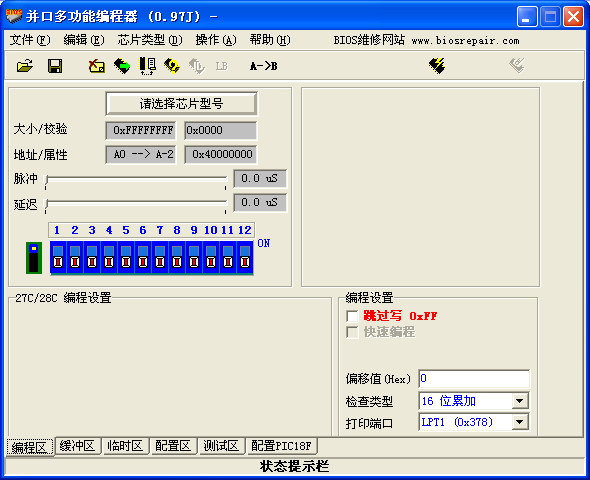

一、新版编程器驱动程序画面及功能简介：控制软件运行后，出现的画面如下：

旧版编程器驱动程序画面及功能简介：控制软件运行后，出现的画面如下：


工具栏：程序画面中，第二行是工具栏，其中各个图标的含义如下：

读入一个文件，把数据读入到编程器的缓存中。例如，把你下载的BIOS升级文件读入。可以是二进制（BIN...）或十六进制文件（HEX...）。支持的文件类型为： Intel HEX (*.hex)； Binary (*.bin)； Motorola S Record (*.s)； ALL Eprom File (*.bin, *.hex, *.s)

保存一个文件，如，把编程器缓存中的内容存成一个bin文件。

清除内存。把编程器缓存中的数据清空。

读入操作。把一片芯片中的数据读到编程器的缓存中。

校验操作。比较缓存中的数据是否与写到芯片中的数据相同。

查空操作。检查芯片的全部单元是不是已全部清空。

显示芯片签名。读取并显示28系列、29系列、39/49系列等存储器芯片,89系列单片机,AVR系列单片机芯片电子签名。

编程/测试。将缓冲区的内容写入芯片。对于SRAM执行测试功能。

擦除操作。擦除芯片内容。

显示DIP开关的状态，下面我们一直以PCB3的状态来说明DIP各开关应处于的位置。

编程配置位。编程MCS51系列、AVR系列单片机芯片配置位。

菜单栏：在程序画面中，第一行为菜单栏，其中各项的含义如下：

文件 ：打开、保存及退出程序。
编辑 ：编辑缓存中的数据。
芯片型号 ：选择芯片。列出了编程器支持的芯片列表，在这里选择你要编程的芯片。你也可以使用菜单栏下的快捷按键选择。
操作 ：可以选择如下操作：读取；编程/测试；效验；空检查；擦除；读取配置位；编程配置位；显示芯片签名；
帮助 ：检测编程器连接－检测编程器硬件连接是否正确；检测编程器硬件－检测编程器的各种状态，测试电源、编程电压、各种信号是否正常；关于－版权信息打开、保存及退出程序。

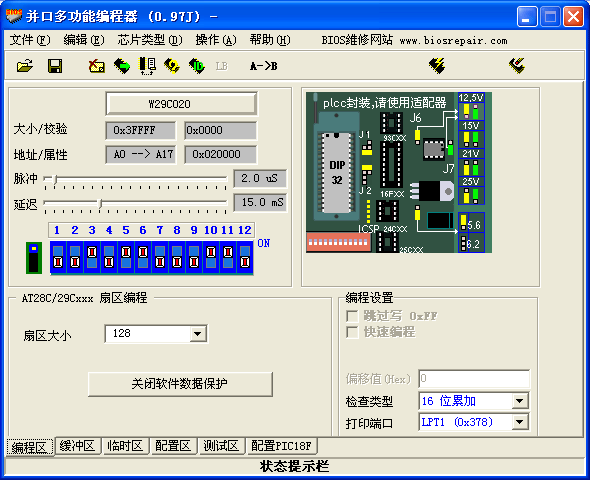

主画面区域：在程序的主画面中，分成了四个区域，按从左到右，从上到下的排列，分别是：1、芯片选择、芯片参数区及DIP跳线示意图；2、芯片所需的适配器或跳线示意图；3、芯片参数设置区；4、编程参数设置区。

1、芯片选择及参数区：在这里，你也可以选择要编程的芯片的型号，选择好芯片的型号后，会相应出现芯片的各项参数；同时，也会显示出该芯片相对应的DIP拔动开关设置的图片。

2、芯片所需的适配器或跳线示意图：你要根据这里出现的跳线示意图选择编程器上的相应位置的几个跳线。

3、芯片参数设置区：特殊是对应于单片机芯片，这里会出现加、解密的一些设置参数。

4、编程参数设置区：对编程器的操作进行一些微调，一般不需要调整，取默认值即可。

在程序的下面，是一系列窗口选择按钮。

按下“缓冲区”按钮，显示缓冲区的内容。数据的第一列为数据地址，最后一列为数据的ASCII码，中间显示数据的十六进制值。对于PIC单片机如果有内部的EEPROM，将自动显示EEPROM数据区内容。

状态栏：在程序画面的最后一行，是状态栏，用来显示编程器的状态，如，芯片是不是正确写入、芯片编程出错的位置、编程器的故障等。
