①32PIN零插拔力集成电路插座(ZIF32)：
用于27系列、28系列、29系列、39\49系列等存储器芯片及该系列芯片PLCC适配器、ATMEL 89系列单片机适配器、FWH／LPC系列芯片适配器。注意芯片方向，和PCB板上的箭头方向相同。

②25孔并口插座：通过并口电缆连接计算机并口。

⑤电源插座：连接外置电源。

⑧DIP开关：在对27系列、28系列、29系列、39\49系列等存储器芯片进行读写等操作前，需将此开关拨至相应位置。具体位置参照软件显示。
跳线：对于少量特殊芯片，需要调整跳线。（具体跳线方法详见说明书附件或软件显示）

指示灯：绿色电源指示灯用于指示编程器电源开关状态；红色指示灯用于指示芯片Vpp电源状态；黄色指示灯用于指示芯片编程状态。

③④⑥⑦用于24系列、25系列、93系列存储器、PIC系列单片机芯片、PIC全系列单片机适配器、ATMEL AVR适配器、PHILIPS单片机适配器。

二、硬件安装

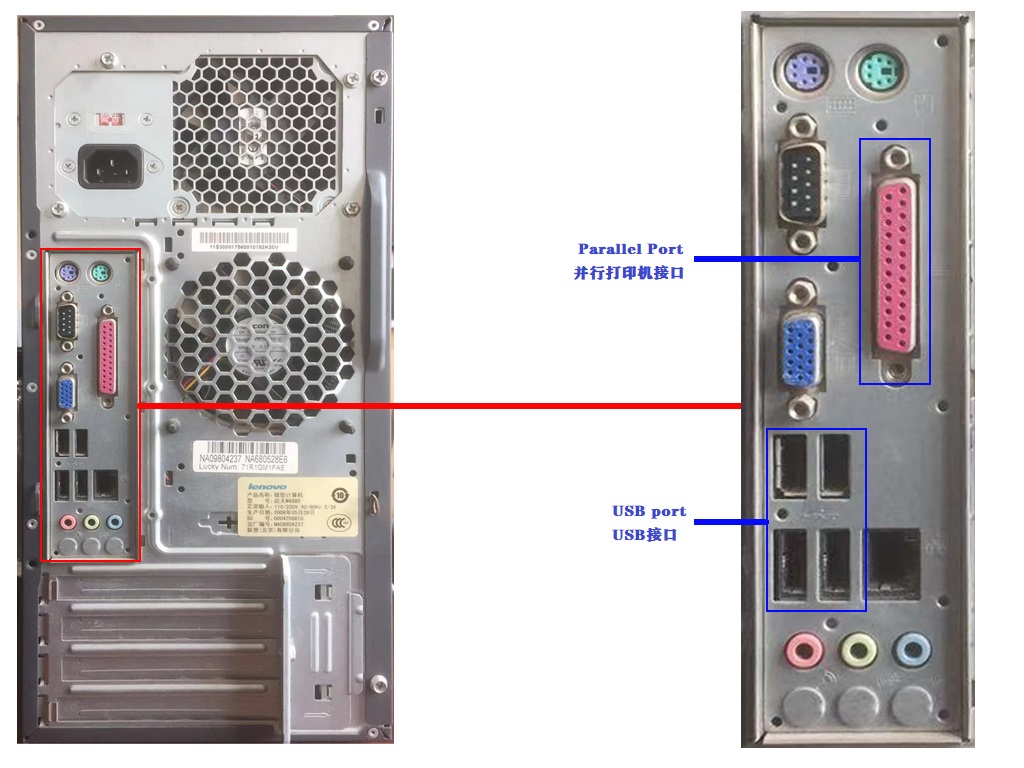

注意：编程器与电脑是通过打印机接口进行通讯的，目前，只有老主板上才带打印机接口，因此，该编程器只能用于老主板上，USB转出来的打印机接口是不能使用的。（下图中，红色那个port接口，才是打印机接口）

    安装步骤如下：

    1.关闭计算机电源
    2.把并口连接线的一头插在计算机的打印口上
    3.把并口连接线的另一头插在编程器的25针接口上
    4.把外置电源插在220V电源插座上
    5.把外置电源的输出线的插头插在编程器的电源插座上

    这时编程器的电源指示灯应该点亮，表示编程器已接通电源。硬件部分连接完毕。

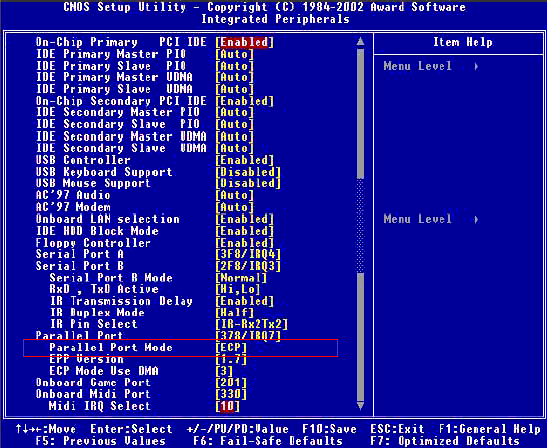

    注意：计算机的并口要在BIOS中设置为ECP或者ECP+EPP。

三、软件安装

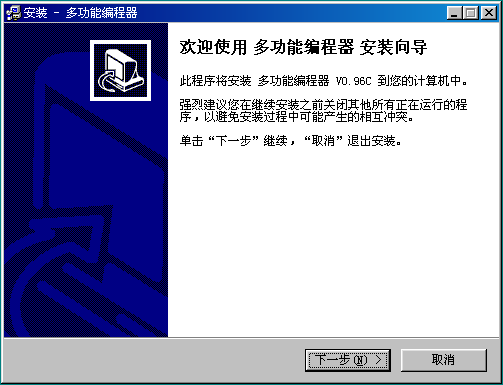

运行随机附带光盘中相应版本的setup.exe安装程序，程序会出现安装画面：(安装程序的文件名一般为SETUP xxxx,xxxx为软件的版本号)


按照提示一步步操作即可完成驱动安装.安装完成后,将在桌面出现驱动的快捷图标,双击图标,即可运行驱动.

驱动默认安装目录是C:\Program Files\BIOS编程器 <文件夹>中.

注：后续升级版本的安装，只要从BIOS维修网站编程器驱动下载中，下载新版本的驱动，直接安装即可。

四、硬件检测

启动控制程序后，选择一个芯片型号，在程序的菜单栏的Help项，点击test hardware项，如果电源或连接不正确，会出现“硬件联接错误，请检查数据线和电源 ”的提示，这时你要仔细检查编程器是否已和主机连接好，电源是否正常。
编程器及电源正常，则出现“硬件检测正常”的提示。

五、检测编程器是否受电脑软件控制

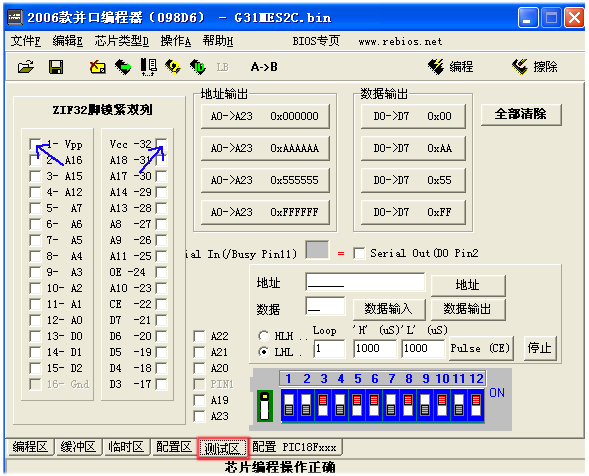

点击控制程序下方的测试区，进入测试区画面。点击程序画面中的VCC或VPP选项，编程器的黄色或红色指示灯应该亮，此时说明硬件连接正常，编程器受控。

多功能BIOS编程器的硬件安装及设置
一、新版多功能编程器硬件结构介绍
①32Pin零插拔力插座
			⑥93CXX
②25孔并口插座			④PIC12C/16X/16F
			③24CXX
			⑤电源插头
	⑧DIP开关	⑦25CXX
