PSOP44封装芯片适配器

PSOP封装适配器，配合WILLEM系列多功能编程器使用。

一.支持PSOP44封装的芯片。型号如下：

28F200，28F400，28F800，28F160，28F320；

29F200，29F400，29F800；29F160，29F320；

增加支持：

29LV160，29LV320；

29F1610；

29L3211等。

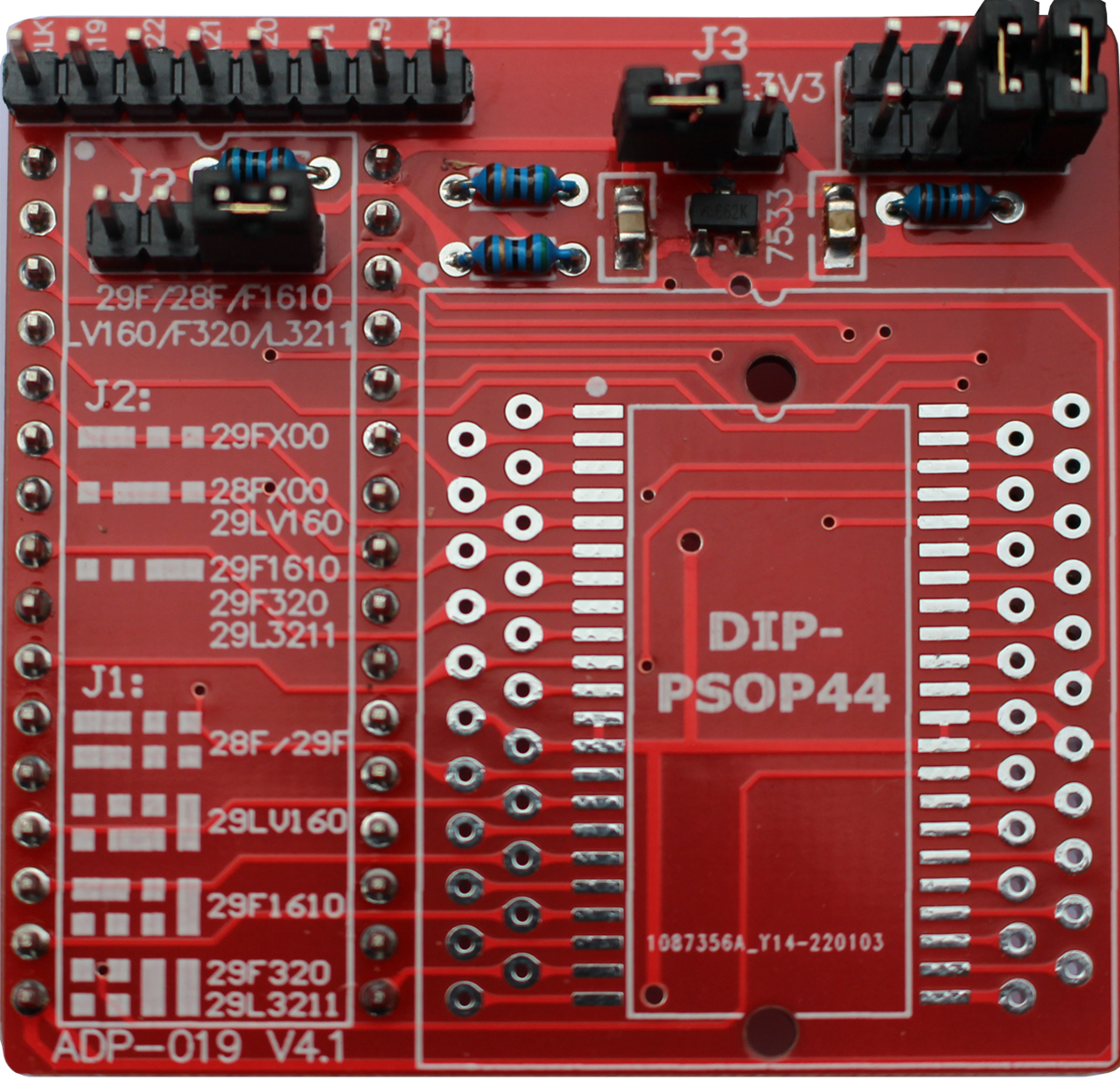

简易适配器，芯片需要吹焊在适配器PCB上

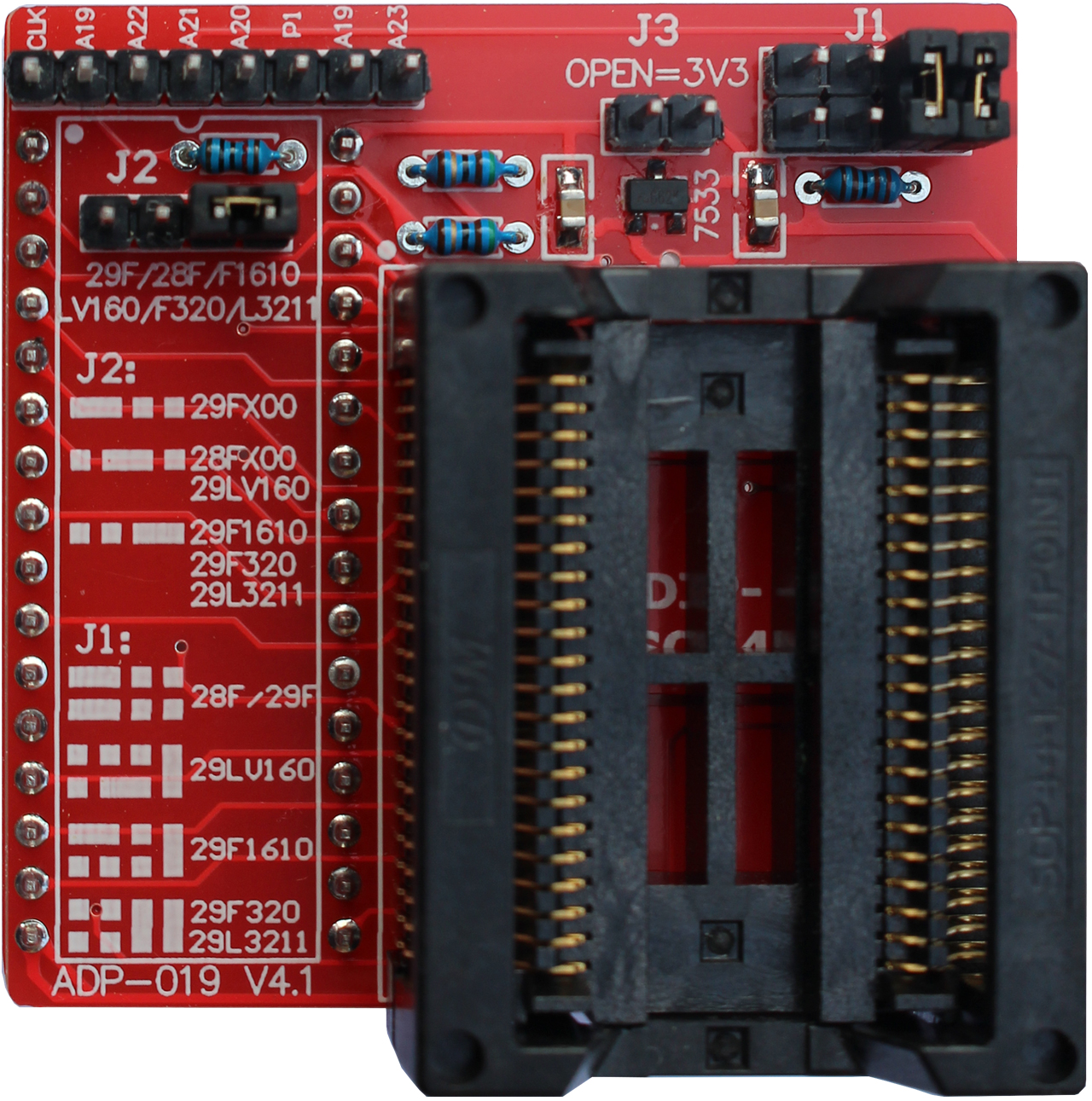

板上焊有无插拨力SOP44座，SOP44座弹片镀金处理，寿命长

二.使用方法：

1、适配器上J1，J2配合，选择28F/29F/29LV160/29LV320/29L3211。

28FXX系列芯片：
29FXX系列芯片：
29LV160芯片：
MX29F1610芯片：
29LV320/MX29L3211芯片：

2、J3，close，工作电压为5V；open，工作电压为3V6。

3、外接数据线

28/29F800（8M容量芯片），需要外接A19地址线；
29LV160（16M容量芯片），需要外接A20地址线；
29L3211（32M容量芯片），需要外接A21地址线。

三.PSOP44适配器，配合本站的多功能编程器PCB5T-2022编程器使用。

四.操作教程

下面以MX29LV320（32M容量芯片）为例，介绍一下操作过程。

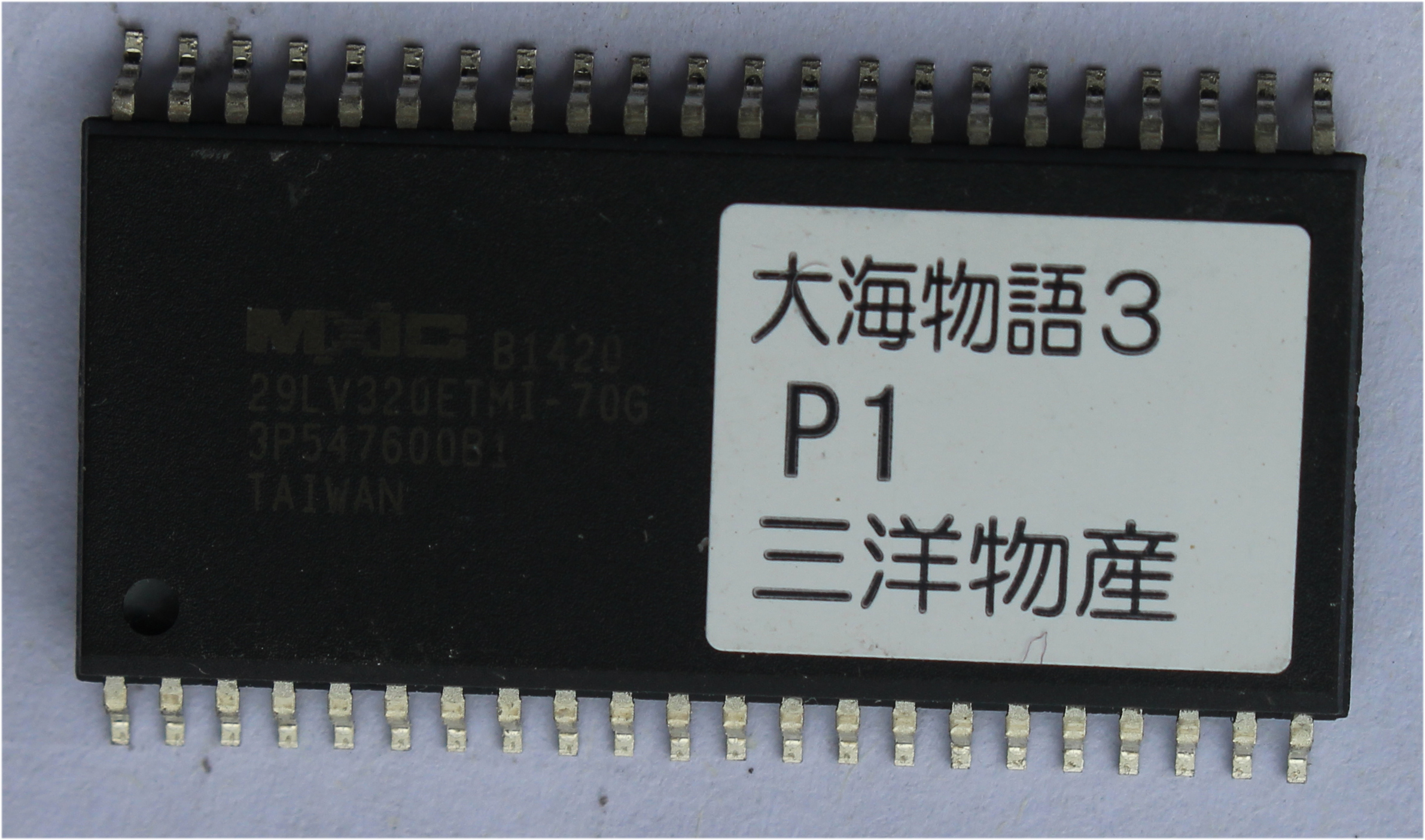

买到的二手32M容量芯片，芯片型号为MX29LV320

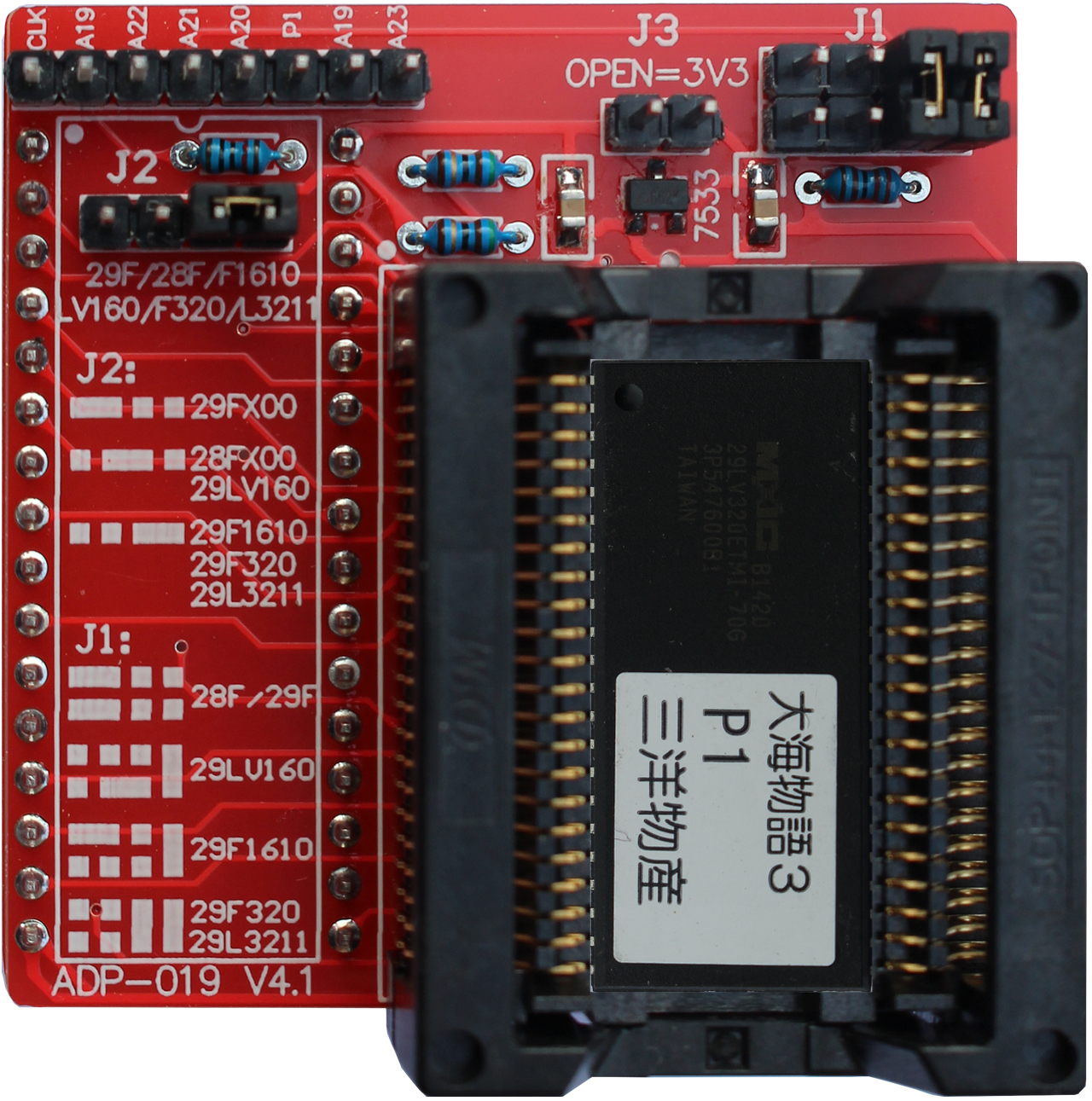

把芯片安放到适配器的无插拨力SOP44插座中，注意芯片的方向，芯片的1脚，在左上方。

按照适配器上的跳线说明，进行跳线：芯片是3.3V电压的，J3跳线要拨下来；J1和J2跳线，按插座上的提示进行调节。

注意，因为芯片为32M容量的芯片，因此需要外接的扩展线，连接在适配器和编程器的排针上。

1.选择芯片的型号

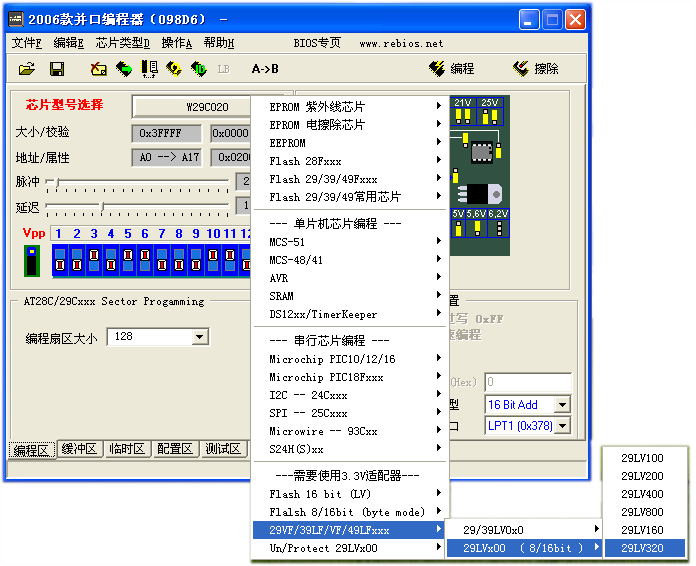

在编程器的驱动程序上，找到29LV320芯片，不分厂家，显示如下图：

2.设置拨码开关

按驱动程序的提示，设置编程器上拨码开关的状态

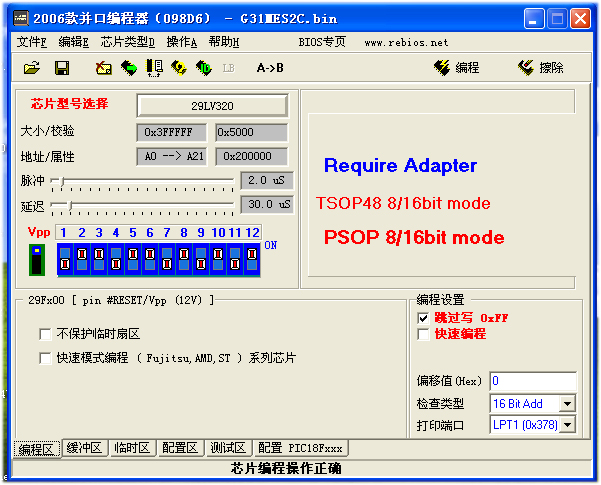

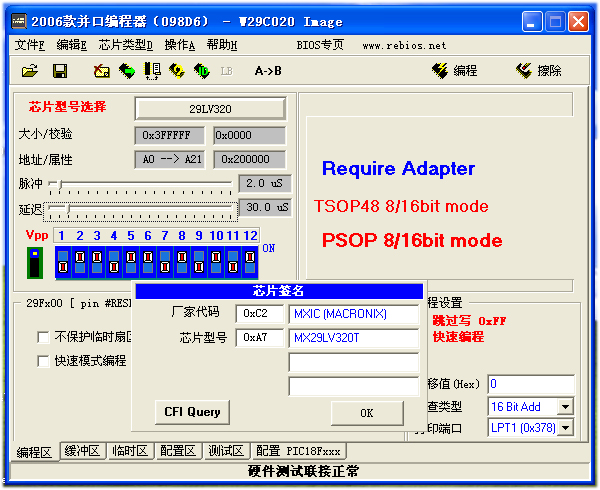

3.按驱动程序上面的ID按钮，程序自动、正确识别出芯片的厂家和型号。如果型号识别不出来，说明设置有误或芯片与座子间存在接触不良。

4.擦除芯片

按驱动程序工具栏中的擦除按钮，对芯片中原有的内容进行擦除。（如果需要保存芯片中原有的数据，则需要首先把芯片中的数据读出来）

芯片擦除后，可以进行查空，检查芯片擦除的效果

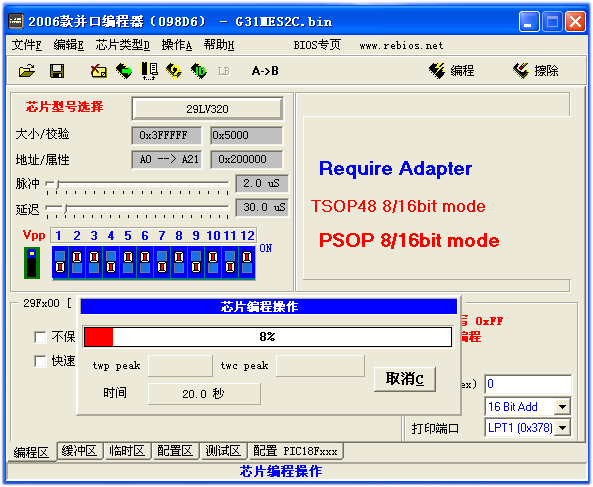

5.调入要写入芯片的数据，按工具栏上的编程按钮，把数据写入到芯片中

6.校验芯片

写入完成后，程序会自动校验，检查写入的数据是否正确

由此，芯片编程操作完成。
