TSOP48芯片适配器

1、支持的芯片：

28、29/49FX00（8/16bit）芯片，广泛使用在手机，卫星接收机，智能卡等设备的主板上，用来做程序的存储芯片，最大容量32mb，这类芯片芯片有：

TSOP48适配器，可以支持下面型号的芯片：（不分厂家，只要是如下型号即可）

28F200，28F400，28F800，28F160，28F320
29F200，29F400，29F800，29F160，29F320
29LV200，29LV400，29LV800，29LV160，29LV320

具体型号：
Am29F200,Am29F400，Am29F800，Am29F160(16M,5V)，Am29F320,Mx29F100
HY29F200，HY29F400，HY29F800，AT49F2048A，AT49F4096A，AT49F8192A,AT49F8011
需要12V编程电压:
i28F200，i28F400，i28F800，i28F160

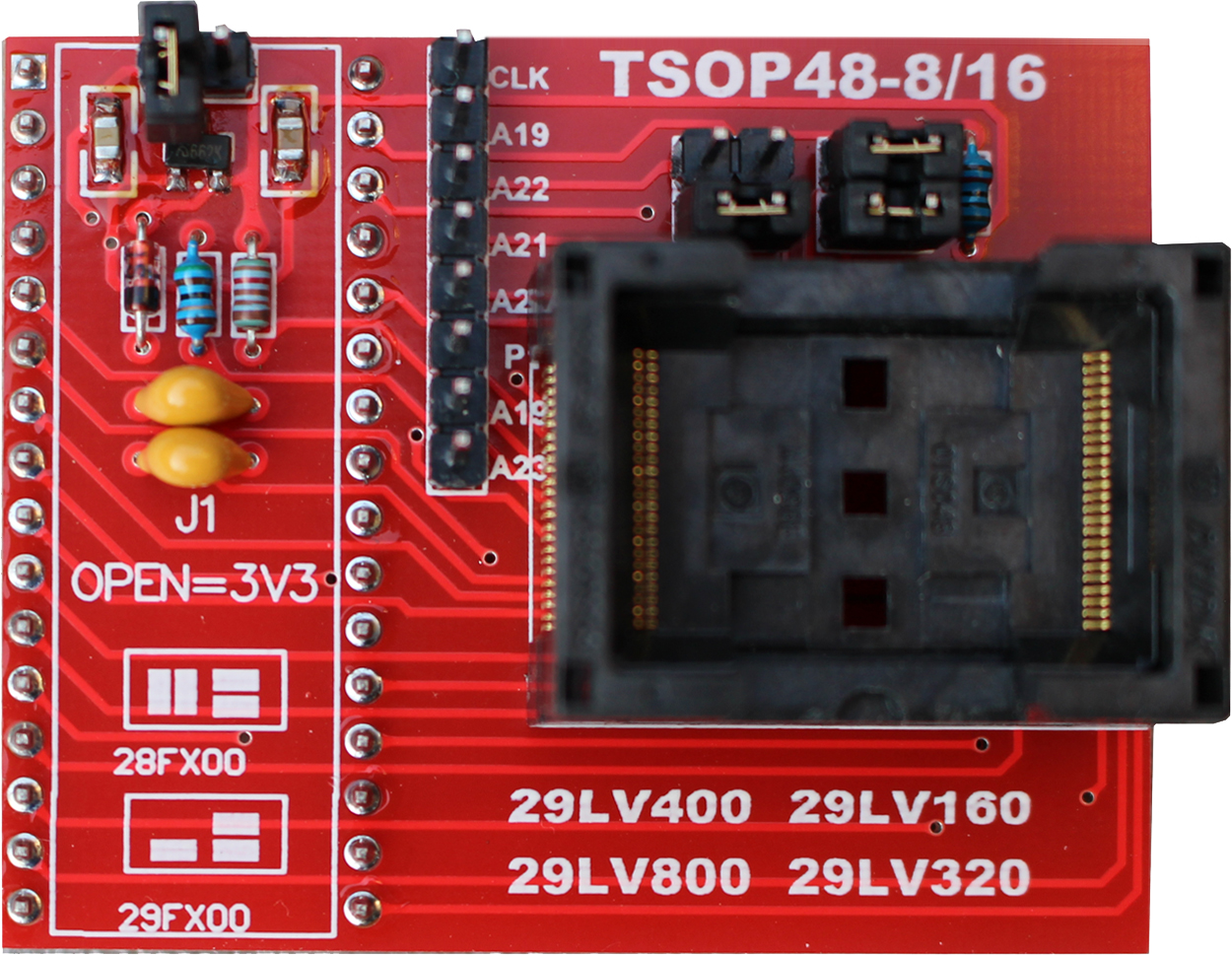

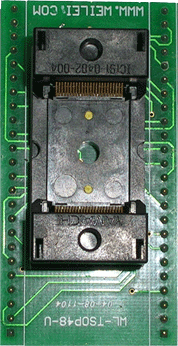

本店的TSOP48适配器，采用大品牌TSOP48按压座，其弹片镀金处理，寿命长，操作可靠。

TSOP48适配器的使用方法：

下面以MXIC公司生产的大容量芯片MX29LV320（32M容量）为例，介绍一下本适配器的使用方法。
注意，本适配器，必须配合本店的PCB5编程器才能对芯片进行烧写操作。

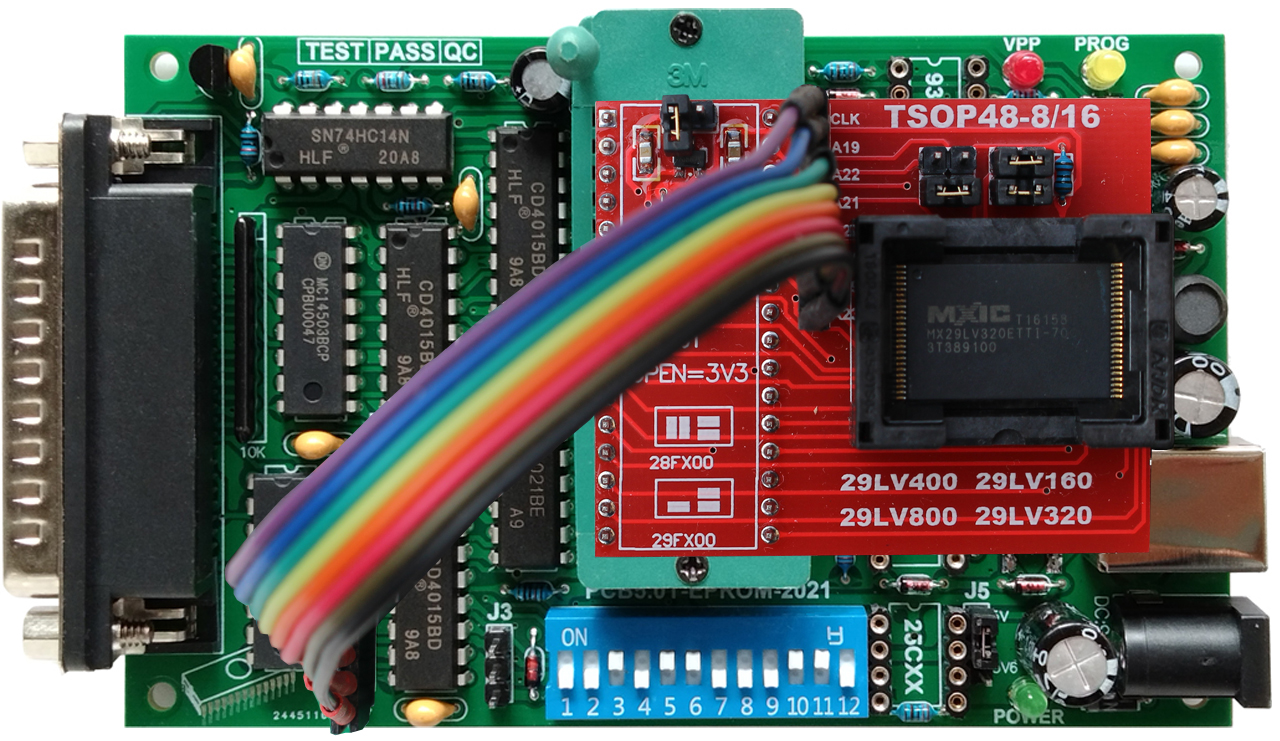

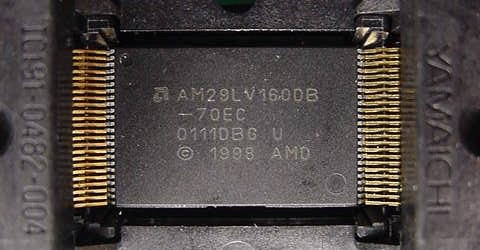

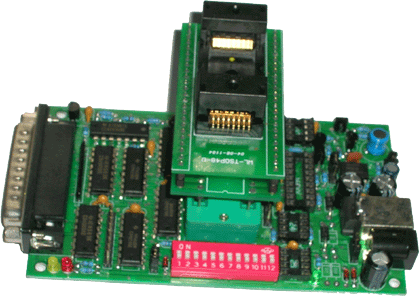

1、把TSOP48封装的MX29LV320芯片放在适配器的TSOP48按压座中：

芯片存放时间较长，管脚有可能有氧化导致接触不良，因此，事先应该将芯片的管脚，仔细地清理干净；

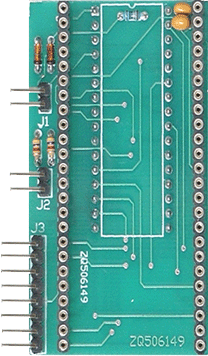

32M容量的芯片，超出了编程器上的双列锁紧座的地址线范围，因此需要外接扩展数据线，见下图：

2、选择型号：打开编程器驱动程序，从程序的芯片类型-8/16bit芯片中，找到要烧写的29LV320芯片的型号。

3、设置拨码开关及跳线

MX29LV320芯片，其工作电压是3.3V，因此，适配器上面的电压跳线要拨下来。
编程器上面的跳线，除了拨码开关外，其它跳线，全部默认值即可，不需要调节。
拨码开关，按程序的提示，按下图进行调节：

4、读取芯片的ID

鼠标点击程序工具栏中的ID按钮，如果编程器联接正常、芯片与按压座及适配器与编程器间接触良好的话，编程器应该正常识别出芯片的厂家和型号，具体见下图：

5、读取芯片数据

如果是源芯片，则需要把芯片中的数据读出来，保存：

6、擦除芯片数据

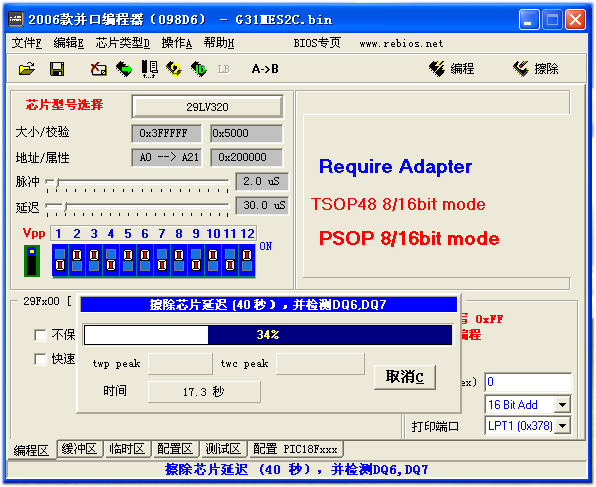

往芯片中写入数据前，首先要擦除掉芯片中原有的数据。

7、打开数据文件

调入程序中的数据，可以在驱动程序的缓冲区看到：

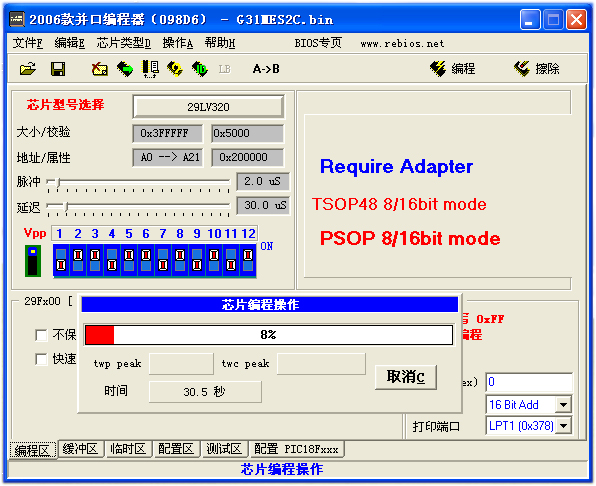

8、编程-把缓冲区中的数据，写入到芯片中。按程序上面的编程按钮：

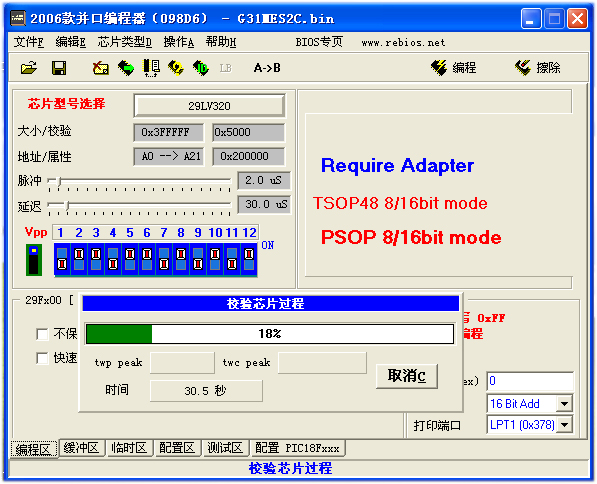

9、校验-数据写入到芯片中后，程序会自动对比芯片与缓冲区中的数据是否一致：

至此，MX29LV320芯片的操作即完毕。
