M27C322 EPROM 16BIT芯片（32M）烧写实例 |

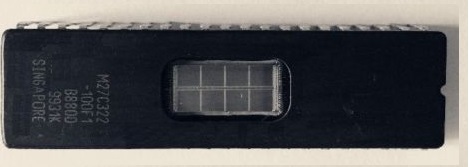

| M27C322是ST公司生产的EPROM 16BIT 32M容量的芯片，芯片上面带玻璃窗口，烧写前，需要用紫外线擦除后，才能再次写入数据。下面以27C322为例 ，介绍一下用PCB5编程器配合EPROM 16bit适配器，烧写EPROM芯片的过程。 |
|
|

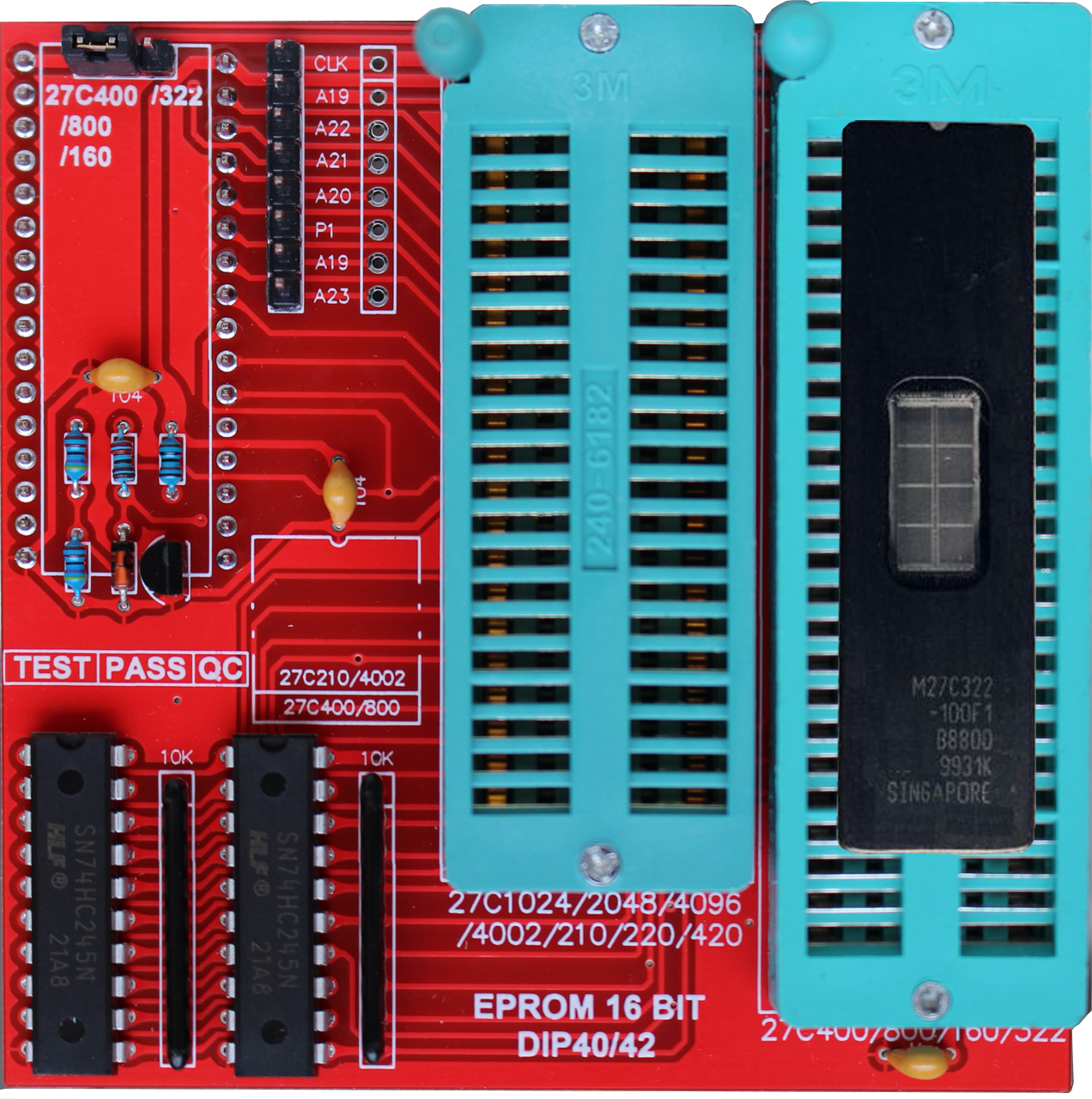

| 1、把芯片放在编程器双列锁紧座中： 芯片放时间较长，管脚有可能有氧化导致接触不良，将芯片放入双列锁紧座中，轻压锁紧座把手（不要压到底），把芯片轻轻左右移动摩擦，去除管脚上的氧化物，保证芯片管脚与编程器锁紧座接触良好。 |
|
|

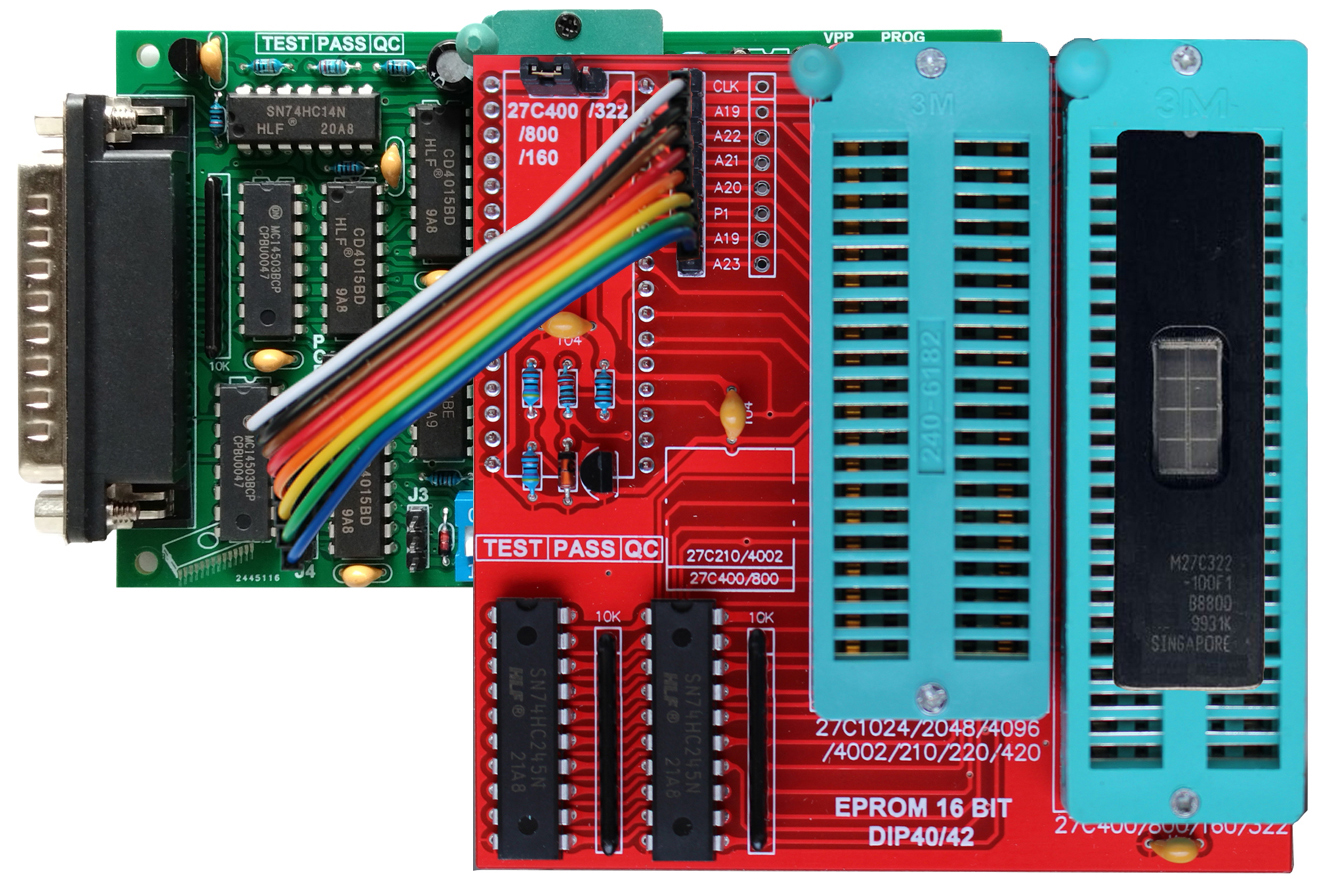

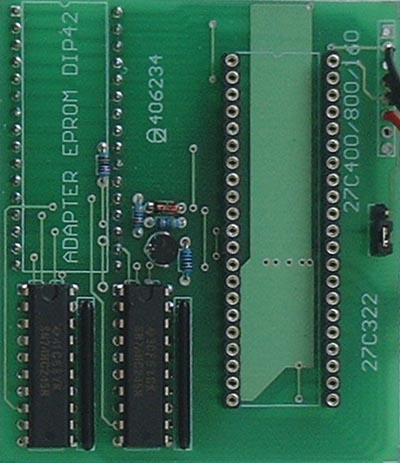

| 32M容量的芯片，超出了编程器上的双列锁紧座的地址线范围，因此需要外接扩展数据线，见下图： |
|
|

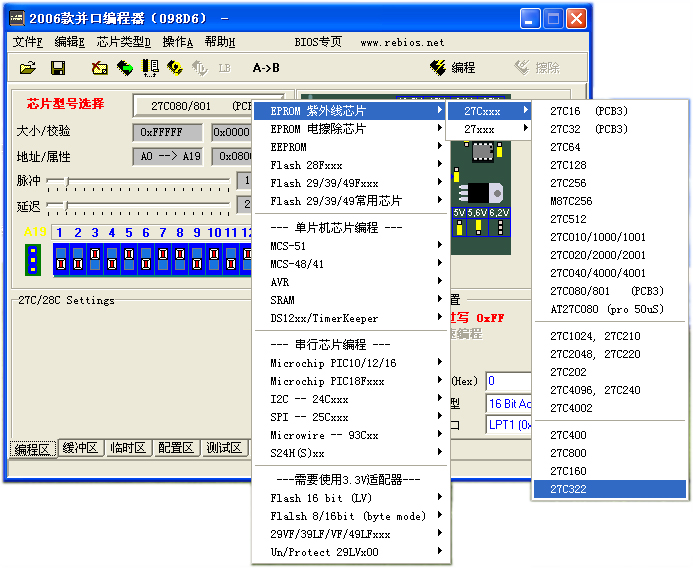

| 2、选择型号：打开编程器驱动程序，从程序的芯片类型-EPROM紫外线芯片-27Cxxx中，找到要烧写的27C322芯片的型号。 |
|
|

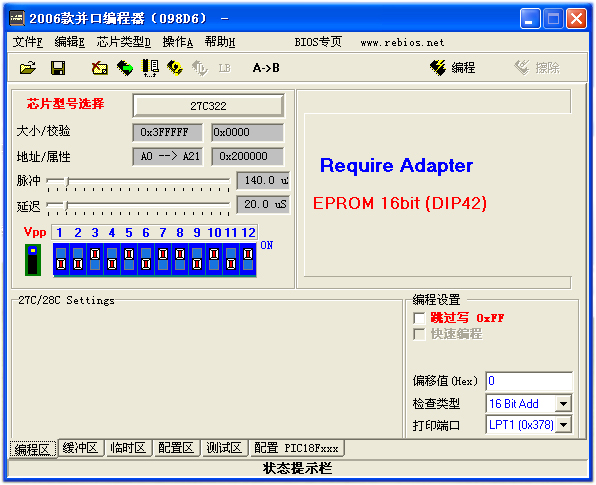

| 3、设置拨码开关及跳线 M27C322芯片，其编程电压是12.5V，因此，编程器上面，VPP编程电压跳线，默认值即可，不需要调节。 拨码开关，按程序的提示，按下图进行调节： |
|
|

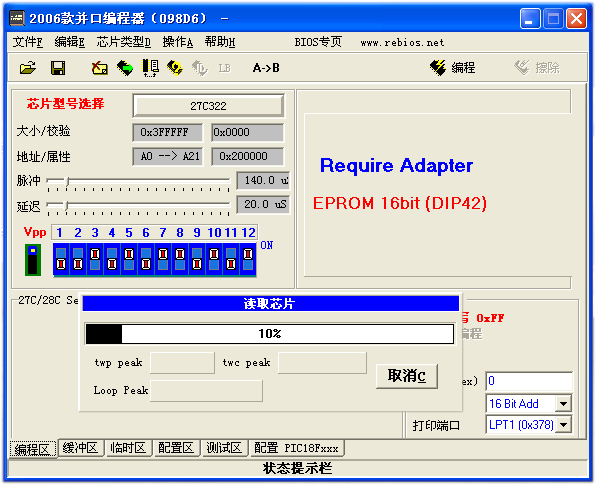

| 4、读取芯片数据 如果是源芯片，则需要把芯片中的数据读出来，保存： |
|
|
|

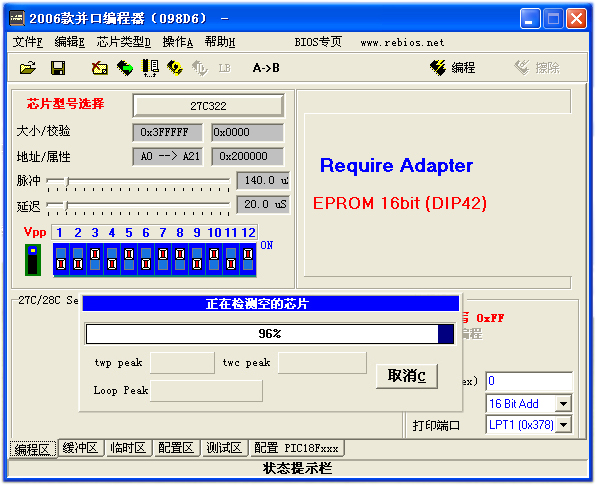

5、查空芯片。如果是复制芯片，源芯片数据读出后，需要写入的芯片，首先要保证芯片是空的 |

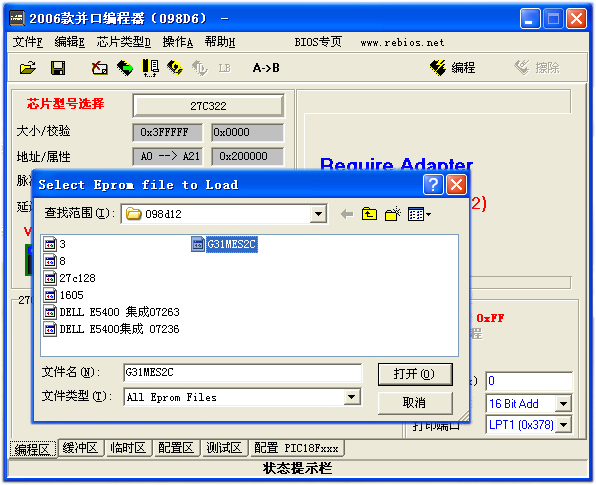

| 6、打开数据文件 |
|
|

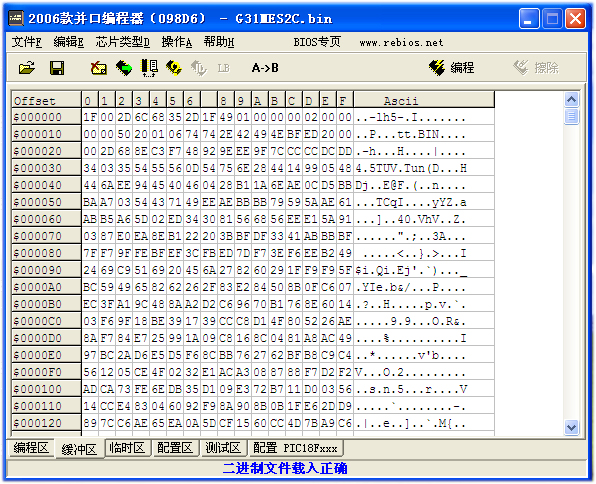

| 调入程序中的数据，可以在驱动程序的缓冲区看到： |
|
|

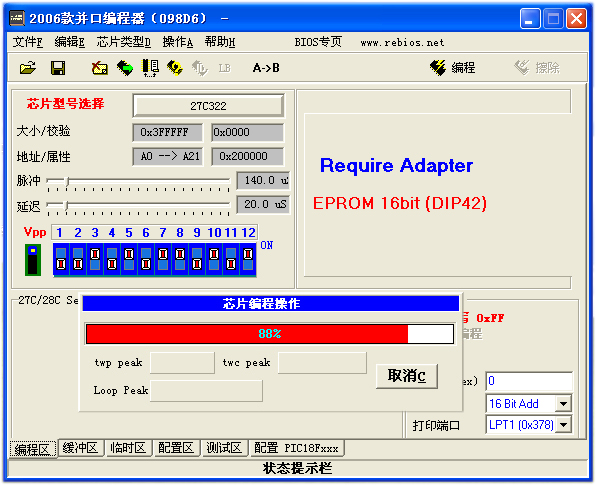

| 7、编程-把缓冲区中的数据，写入到芯片中。按程序上面的编程按钮： |
 |

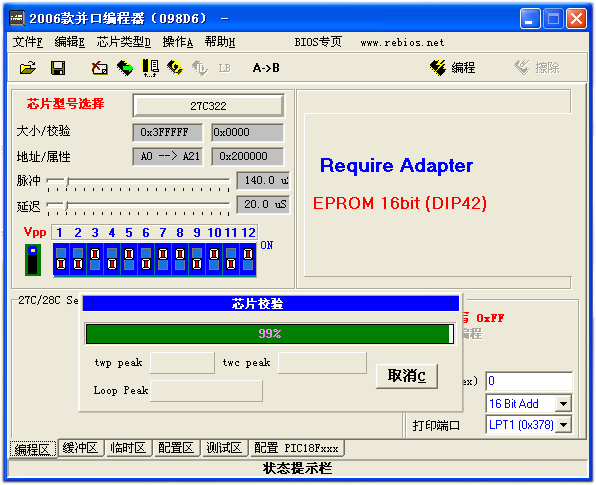

| 8、校验-数据写入到芯片中后，程序会自动对比芯片与缓冲区中的数据是否一致： |
|
|
| 至此，27C322芯片的操作即完毕。 |
